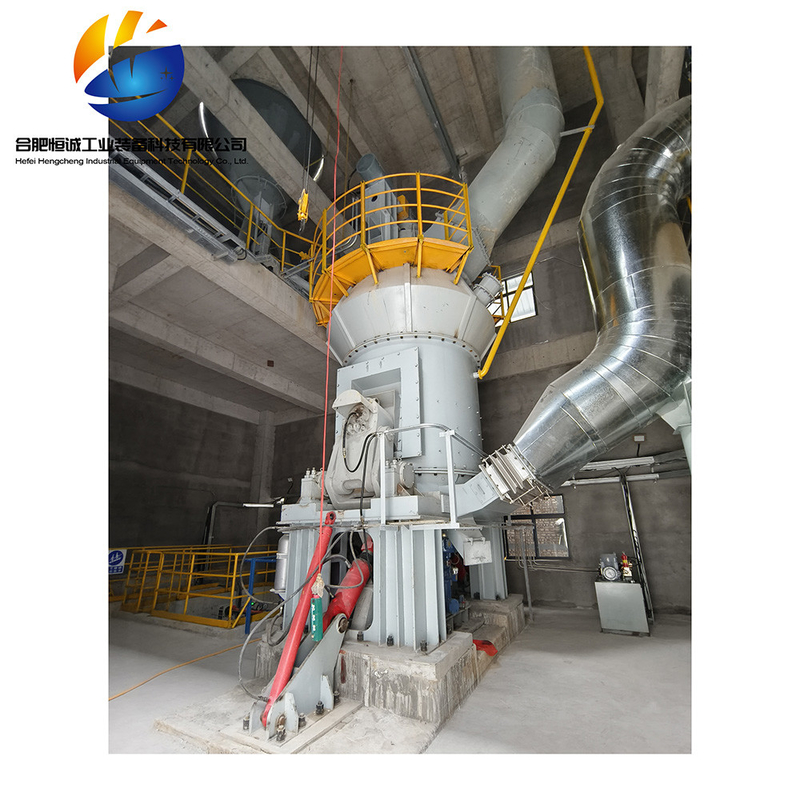

طاحونة عجلة عمودية للصلب في محطة توليد الكهرباء

مصنعي طاحونة الفحم العمودية الطاحونة الفعالة عالية الجودة في محطة توليد الكهرباء
مقدمة المنتج
يمكن استخدام الطاحونة العمودية للفحم على نطاق واسع في الصناعات مثل الاسمنت والكهرباء والصلب والمعادن ، إلخ.مصنع الفحم الرأسي يحتوي على غبار منخفض وصوت منخفض أثناء عملية الإنتاج، ومسحوق الفحم المنتج لديه تصنيف فعال وأداء الاحتراق الممتاز.مع نسبة حرارة تصل إلى 80% μ MR 3%، مع دقة مستقرة وحجم جسيمات موحد.
مزايا الطحن الرأسي لإنتاج الرماد الطائر
1إنتاج الطاحونة الرأسية كبير جداً، ووفقاً للنموذج، يمكن بسهولة زيادته إلى 10 إلى 150 طن في الساعة، والتي يمكن أن تلبي تماماً احتياجات مشاريع تكرير الفحم على نطاق واسع.
2التكيف مع أنواع مختلفة من مصانع الفحم: باستخدام الأحمال الهيدروليكية وأجهزة التخزين كمنطقة عازلة.
3استهلاك الطاقة من آلة الطحن الرأسي منخفض جدا: هذه الآلة الطحن تستخدم طحن أدوات طحن مباشرة طحن على قرص الطحن، واستهلاك الطاقة ضئيلة جدا،والتي يمكن أن توفر 30٪ -40٪ من استهلاك الطاقة مقارنة بمطاحن الكرات.
4. الطحن الرأسي لديه أداء جفاف جيد: الهواء الساخن في الداخل يأتي في اتصال مباشر مع المادة، مما يؤدي إلى أداء جفاف جيد. يمكن أن توفر معدات التجفيف، مساحة الأرض،الطاقة، وتعديل درجة حرارة الهواء الساخن، مما يجعل من السهل التعامل مع المواد مع مختلف محتويات الرطوبة.
مبدأ العمل:
تتكون آلة طحن LM العمودية بشكل رئيسي من منفصل ، وجهاز عجلة الطحن ، وجهاز قرص الطحن ، وجهاز الضغط ، والحد من ، والمحرك الكهربائي ، والسكن ، وغيرها من الأجزاء.
أثناء التشغيل ، يدفع المحرك الكهربائي قرص الطحن للدوران من خلال جهاز التحكم ، بينما يدخل الهواء الساخن إلى الطاحونة الرأسية من خلال مدخل الهواء.يقع المواد أفضل على قرص طحن من منفذ التفريغبسبب قوة الطرد المركزي، والمواد تتحرك بشكل أفضل من قرص الطحن نحو حافة قرص الطحن. عند المرور من خلال الخندق الحلقية على قرص الطحن،يتم سحقها بواسطة عجلة الطحن، وتواصل المواد المكسرة في التحرك نحو حافة قرص الطحن حتى يتم حملها بواسطة تدفق الهواء في حلقة الرياح ،والجسيمات الكبيرة من المواد تسقط على قرص الطحن وتستمر في سحقعندما تمر المادة في تدفق الهواء من خلال المنفصل العلوي ، تحت تأثير شفرات التوجيه ، تسقط المادة الخام من دلو المخروط على قرص الطحن ،ويتم تفريغ المسحوق الدقيق من الطاحونة جنبا إلى جنب مع تدفق الهواء وجمعها من قبل جهاز جمع الغبار في النظامالمسحوق الذي يتم جمعه هو المنتج الذي يتم إنتاجه بواسطة الطاحونة العمودية. يتم تجفيف المواد أثناء الاتصال بالغاز في القشرة لتحقيق الجفاف والرطوبة المطلوبة للمنتج.عن طريق ضبط زاوية أجنحة توجيه المنفصل (غير قابلة للتعديل لمطاحن عمودية صغيرة) وسرعة الدوار المنفصل، يمكن تحقيق سمك المنتج المطلوب.

جدول المعلمات للطاحونة العمودية للفحم


الفن مقدمة
يتم فرز الفحم الخام من خلال شاشة شبكة في ساحة الفحم الخام ويقع على ناقل الحزام بعد إزالتها بواسطة جهاز إزالة الحديد الكهرومغناطيسيالحزام الناقل يرسل الفحم الخام إلى سلة الفحم الخام للتخزينبعد أن تم تشغيل نظام التكسير، فتح صمام العصا في الجزء السفلي من سلة الفحم الخام، وبدء شريط قياس الختم لتغذية مطحنة الفحم الرأسية،والفحم الخام يدخل مطحنة الفحم الرأسية للتجفيف والطحن.
يتم سحب غازات العادم الهواء الساخن أو خط إنتاج الاسمنت من موقد الهواء الساخن من قبل مروحة النظام ودخول مطحنة الفحم الرأسية.بعد تبادل حرارة كاف مع الفحم الخام يتم طحنها في الطاحونةيتم جمع مسحوق الفحم وتصنيفه في آلة اختيار المسحوق. يتم طحن مسحوق الفحم الخام ذو الدقة الضعيفة على قرص الطحن للطحن.يتم جمع مسحوق الفحم المؤهل من قبل مجمع الغبار النبض صندوق غاز مضاد للانفجار مع تدفق الهواء وتفريغها في خزان مسحوق الفحم من خلال عجلة الشبكةيتم تفريغ الشوائب في الفحم الخام ، مثل بعض أنواع الفحم ، والكتل المعدنية ، وما إلى ذلك ، من الطاحونة من خلال حلقة الهواء وميناء تفريغ الخامات.

مزايا المنتج
1. يتبنى عجلة الطحن تزيينًا قسريًا بالزيت الرقيق ، والذي يطيل عمر خدمة المحامل بأكثر من 2.5 مرة
عادةً ما يتم تزيين حاويات العجلات في المطاحن الرأسية بالشحوم. ومع ذلك، بسبب نسبة الرطوبة العالية في الفحم الخام،التشغيل غير السليم يمكن أن يسبب بسهولة ارتفاع درجة حرارة محامل العجلات، مما يؤدي إلى تبخر وتدهور الدهون التشحيمة ، مما يؤثر على عمر خدمة المحامل.مصنع الفحم الرأسي HVM يتبنى التشحيم القسري والتبريد بالزيت الرقيق على أدوات الطحن، زيادة كبيرة في عمر الخدمة من المحامل (عادة أكثر من 2.5 مرة).
2يمكن أن تصل دقة المنتج النهائي إلى 80 ميكرو ميكرو ميكرو
يعتمد طاحونة الفحم العمودية من سلسلة HVM نوعًا جديدًا من آلة اختيار مسحوق عالية الكفاءة ، والتي لديها كفاءة تصنيف عالية ، ومساحة ضبط كبيرة ، ودقة اختيار مسحوق 0.08 ملم وأقل من 3٪ بقايا الجرعة، والتي يمكن أن تلبي متطلبات الدقة لمعظم الفحم منخفضة الجودة أو مسحوق الأنتراسيت طحن في خطوط إنتاج الاسمنت.
3استهلاك الطاقة في طحن المسحوق أقل بنسبة 20-40٪ من مصانع الفحم التقليدية التي يتم مسحها بالهواء
بالمقارنة مع مصانع الفحم التقليدية ذات النطاق نفسه ، فإن استهلاك الطاقة للمصانع العمودية للفحم من سلسلة HVM في طحن المسحوق أقل بنسبة 20٪ إلى 40٪ ،خاصة عندما يكون محتوى الرطوبة في الفحم الخام مرتفعًا، وفورات الطاقة أكبر.
4يمكن أن تجفف الفحم الخام مع محتوى رطوبة تصل إلى 10 ٪
هذه الطاحونة العمودية تعتمد عملية مسح الهواء، والتي يمكن أن طحن وتجف الفحم الخام مع محتوى الرطوبة تصل إلى 10٪ عن طريق ضبط درجة الحرارة وحجم الهواء من الهواء الوارد.يتم استخدام حجم الهواء الكبير لتلبية متطلبات التجفيف عالية الرطوبة.
5مستوى الضوضاء 80-85dB فقط (مستوى الصوت A)
مستوى الضوضاء في الطاحونة العمودية هو 80-85 ديسيبل فقط (مستوى الصوت A) ، وهو أقل من مستوى الصوت في طاحونة الأنابيب بـ 20-25 ديسيبل (مستوى الصوت A). يعمل النظام تحت ضغط سالب ،بدون غبار يطيروبيئة العمل نظيفة
6مساحة البنية التحتية حوالي 60% فقط من مساحة الطاحونات التقليدية
الطاحونة العمودية تتضمن خمس عمليات: طحن، تجفيف، اختيار مسحوق، نقل، وجمع. العملية بسيطة، وتخطيطها مضغوط،ومساحة الأرضية حوالي 60-70٪ من نظام مصنع الأنابيب، ومساحة المبنى حوالي 50-60٪ من نظام مصنع الأنابيب.

قضايا الهندسة
تصميم الهندسة وتصنيع المعدات توفير نظام تحضير الفحم المنسحوق الرأسي HVM2800M
نوع مادة المعالجة: الفحم البطيني
السعة: ≥ 80 طن/ساعة
دقة المنتج: 200 عقدة، 85 ٪ تمر
