تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 90 يومًا
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 5 مجموعات / شهر
اسم المنتج: |
معدات النقل الهوائية مضخة بن |
الصناعات المطبقة: |
محلات مواد البناء ومصنع الطاقة والتعدين |
النوع: |
ناقل الرماد الطائر |
تقرير اختبار الآلة: |
تم توفيرها |
الفيديو الخروج التفتيش: |
تم توفيرها |
المكونات الأساسية: |
PLC ، المحرك ، تحمل ، علبة التروس ، المحرك ، وعاء الضغط ، العتاد ، المضخة |
جودة المواد: |
الحديد الزهري/الصلب الزهري/الفولاذ المقاوم للصدأ |
اللون: |
لون مخصص |
نقل المواد: |
مادة المسحوق |
اسم المنتج: |
معدات النقل الهوائية مضخة بن |
الصناعات المطبقة: |
محلات مواد البناء ومصنع الطاقة والتعدين |
النوع: |
ناقل الرماد الطائر |
تقرير اختبار الآلة: |
تم توفيرها |
الفيديو الخروج التفتيش: |
تم توفيرها |
المكونات الأساسية: |
PLC ، المحرك ، تحمل ، علبة التروس ، المحرك ، وعاء الضغط ، العتاد ، المضخة |
جودة المواد: |
الحديد الزهري/الصلب الزهري/الفولاذ المقاوم للصدأ |
اللون: |
لون مخصص |
نقل المواد: |
مادة المسحوق |

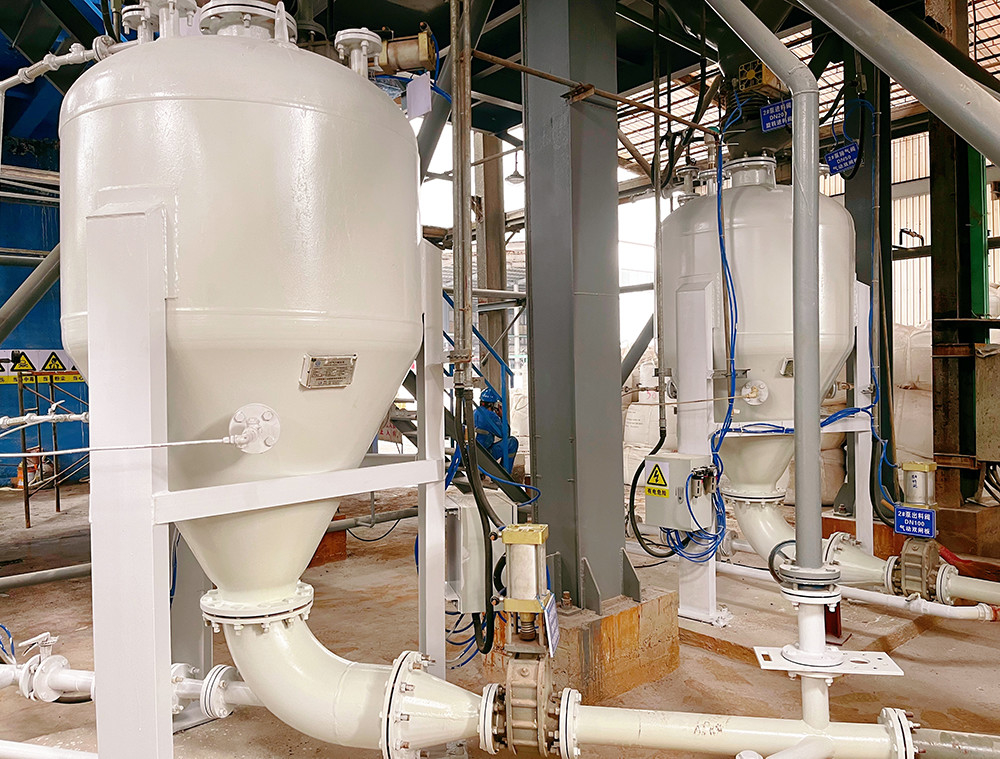

معدات مضخة النقل النيوماتيكية ذات القدرة الكبيرة للسيمان
مقدمة المنتج
مبدأ مضخة الصيلو النوع PCD ذات الضغط الإيجابي ذات المرحلة الكثيفة
هناك طريقتان لإفراغ مضخات الصوامع ، حيث يكون التفريغ السفلي هو الطريقة الأكثر استخدامًا. يتم تسريع المواد في الخزان من خلال خزان مخروط قابل للنفخ ، طائرة فوهة ،أو طرق أخرى؛ وضع لوحة نفخ سائل (طبقة) في الجزء السفلي يمكن أن تسمح للمادة أن يتم تفريغها من الجزء العلوي من الخزان.توزيع الغاز المنقول على مختلف مستويات المدخلات في الخزان يعتمد على خصائص المواد المنقولة.
نقل مضخة الصومعة هو عملية نقل متقطعة. يظهر هذا الشكل مضخة الصومعة القياسية مع صمامات الدخول والخروج ، وأنابيب توصيل المواد ، وأنابيب إدخال الهواء ، وصومعة.قبل تغذية مضخة الصومعة، يتم ملء الصومعة بالمادة المنقولة، ويتم إغلاق جميع الصمامات. عملية العمل بأكملها كما يلي:
(1) افتح صمام التغذية وصمام العادم ، وستقوم مضخة الحوض بتغذية الضغط الجوي حتى يرسل مقياس المستوى الأفقي إشارة تشير إلى أن الحوض ممتلئ.
(2) اغلق صمام التغذية وصمام العادم ، ثم افتح صمام الهواء عالي الضغط لضغط الخزان.
(3) عندما يتم الوصول إلى ضغط التشغيل ، افتح صمام الهواء التسليم وصمام التفريغ ، ويبدأ المواد في التسليم.
(4) يتم عرض الطرف الناقل بواسطة مفتاح الضغط، مقياس المستوى، أو رلاي الوقت. في هذه النقطة، اغلق صمام الهواء عالي الضغط وصمام التفريغ،بحيث يتم استخدام كل الهواء المضغوط لتنظيف أنابيب النقل؛ في نفس الوقت افتح صمام العادم لخفض الضغط داخل الخزان إلى الضغط الطبيعي.
بعد إكمال دورة عمل واحدة، تستمر الدورة الأخرى.
مبدأ عمل صمام البوابة الكهربائية هو تلقي أوامر التحكم وفتح صمام البوابة الكهربائي لإفراز الرماد.
الخصائص الرئيسية لمضخة الصيلو النوع PCD ذات الضغط الإيجابي
1 قدرة نقل كبيرة: > 300 طن / ساعة.
2 المسافة الطويلة: > 2000 متر
3 استهلاك طاقة منخفض: < 3.8kWh/t · km ؛
4 ارتداء منخفض: عمر خط الأنابيب > 10 سنوات.
5 سرعة منخفضة: السرعة الأولية 6-10m/s
6 نسبة خلط عالية: > 30kg/kg
7 تخطيط عملية مرنة، خالية من الغبار، معدل تشغيل مرتفع، أقل استثمار مقارنة مع النقل الميكانيكي وتكاليف الصيانة المنخفضة
مجال التطبيق
تم استخدام معدات وأنظمة النقل الهوائي PCD على نطاق واسع في الصناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن. تشمل مواد النقل الأسمنت ،المواد الخامالرماد المتطاير، الجير الممهر، الحصى الكاربيدي الكالسيومية الجافة، مسحوق الحصى، مسحوق الحصى الفولاذية، مسحوق الفحم، مسحوق أكسيد الألومنيوم، مسحوق البوكسيت، مسحوق الفوسفور، مسحوق البيروفيليتو مسحوق السيليكون العضوي.
جدول معايير مضخة الحاوية الهوائية ذات السعة الكبيرة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| الرماد الطائر | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| الاسمنت/الطحين الخام | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
جدول معايير مضخة الحاوية الهوائية للنقل لمسافات طويلة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 20~40 | 25~45 | 30~55 | 45 ~ 65 | 1000 | 25 |
| الرماد الطائر | 0.75 | 35~60 | 45 ~ 65 | 45~80 | 65 إلى 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 40~65 | 45 ~ 70 | 50~85 | 70~100 | 1000 | 25 | |
| الاسمنت/الطحين الخام | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
جدول معايير مضخة الحاوية المضغوطة للشبكة التقليدية
| مواد النقل | الكثافة السائبة ((t/m3) | النموذج | PCD18/N | PCD20/N | PCD20/N | مسافة نقل المرجعية | |
| المواصفات | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 12 ~ 20 | 16~32 | 25~50 | 500 | 30 |
| الرماد الطائر | 0.75 | 18 ~ 32 | 25~48 | 35~70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 20 ~ 35 | 26 إلى 51 | 38~75 | 500 | 30 | |
| الاسمنت/الطحين الخام | 1.0 | 24~42 | 32 ~ 65 | 48~95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
جدول المعلمات للضخة النووية ذات الحجم الصغير
| المواد | الكثافة السائبة ((t/m3) | النموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة نقل المرجعية | |
| المواصفات | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 0.5~18 | 1.5 ~ 5.5 | 5.0~90 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد الطائر | 0.75 | 0.9~28 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 1.0~30 | 3.0~90 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| الاسمنت/الطحين الخام | 1.0 | 1. 2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
