تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 90 يومًا
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 5 مجموعات / شهر
اسم المنتج: |
مضخة حاوية المرحلة الكثيفة الخالية من الغبار |
القوة: |
مخصصة |
الصناعات المطبقة: |
صناعة الصلب والطاقة والاسمنت والكيماويات |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
خصائص المواد المنقولة: |
مسحوق وحبيبي |
الصناعات المطبقة: |
الكهرباء، الاسمنت، الصناعة الكيميائية، الخ |
الهيكل: |
نظام الناقل |
تقرير اختبار الآلة: |
تم توفيرها |
مواصفات المنتج: |
المواصفات الكاملة |
نقل المواد: |
مادة المسحوق |
اسم المنتج: |
مضخة حاوية المرحلة الكثيفة الخالية من الغبار |
القوة: |
مخصصة |
الصناعات المطبقة: |
صناعة الصلب والطاقة والاسمنت والكيماويات |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
خصائص المواد المنقولة: |
مسحوق وحبيبي |
الصناعات المطبقة: |
الكهرباء، الاسمنت، الصناعة الكيميائية، الخ |
الهيكل: |
نظام الناقل |
تقرير اختبار الآلة: |
تم توفيرها |
مواصفات المنتج: |
المواصفات الكاملة |
نقل المواد: |
مادة المسحوق |

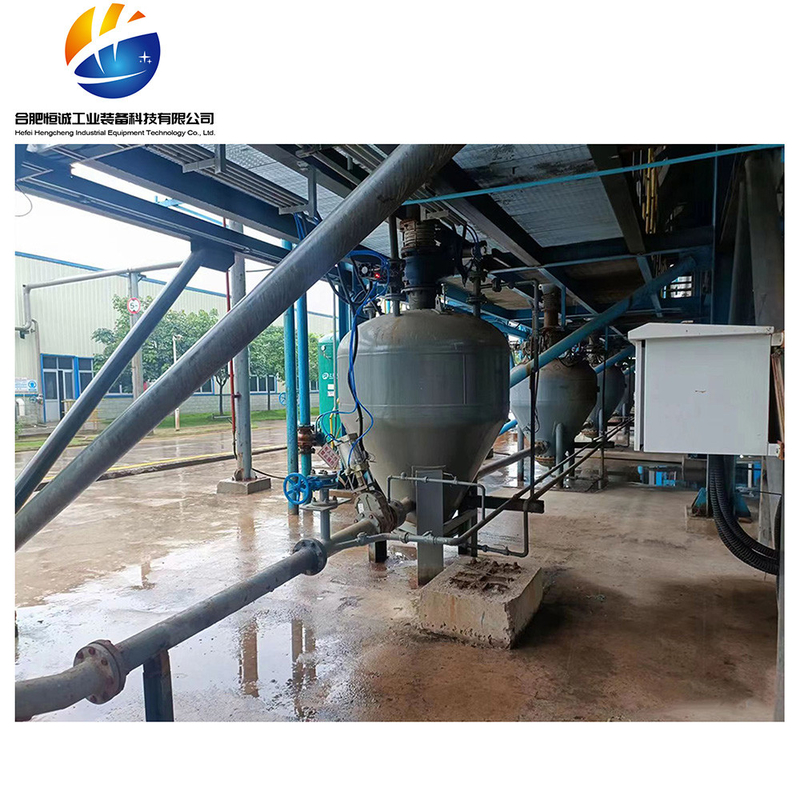

مضخة النقل الهوائية مضخة حاوية النقل الهوائية ذات القدرة الكبيرة
مقدمة المنتج
تكوين نظام النقل الهوائي للمرحلة الكثيفة
النقل الهوائي المكتظ هو نوع من وسائل النقل ذات نسبة تركيز عالية ونسبة خلط عالية ومعدل تدفق منخفض.يتم دفع المواد إلى الأمام في خط الأنابيب في شكل سدادات أو الكثبان الرمليةالمصدر الرئيسي لقوة النقل هو فرق الضغط بين الجزء الأمامي والخلفي من مغلفات المواد لتحقيق نقل المواد ،والذي يتضمن بشكل رئيسي نظام إمدادات الهواء المضغوط، نظام التغذية، نظام التحكم، نظام الأنابيب، مستودع المواد وأنظمته المساعدة.
1) يتكون نظام مصدر الهواء المضغوط أساسا من ضاغط الهواء، آلة إزالة الزيت، المجفف، خزان تخزين الهواء، والأنابيب،يقدم بشكل رئيسي هواء مضغوط عالي الجودة لنقل المواد ومكونات التحكم في الهواءويمكن أيضاً استخدام المضخة عالية الضغط في النقل لمسافات قصيرة.
2) الغرض الرئيسي لنظام إمداد المواد هو إمداد المواد من حاويات الضغط المنخفض إلى خطوط نقل الضغط العالي.ولتأكد قدر الإمكان من أن المواد مختلطة بالتساوي مع الهواء المضغوط عند دخول خط الأنابيب عالي الضغطفي الوقت الحاضر ، تشمل أجهزة التغذية الشائعة بشكل رئيسي مضخات نقل النيوماتيكية للسلو ، ويمكن أيضًا استخدام أجهزة التغذية الدوارة عالية الضغط عندما لا تكون مسافة نقل بعيدة.أجهزة التغذية الرئيسية المستخدمة من قبل شركتنا تشمل F-نوع الصيلو مضخة نقل الهواء، مضخة النقل النيوماتيكية النوع V، ومضخة النقل النيوماتيكية النوع L.
3) يتم التحكم في نظام التحكم بشكل رئيسي بواسطة جهاز تحكم قابل للبرمجة PLC على أساس معالج صغير يمكن أن يحقق التحكم اليدوي المحلي ، التحكم التلقائي ،أو تحكم مركزي عن بعد على جهاز كمبيوتريمكن أن تحقق إجراءات المكونات الميكانيكية المختلفة التشغيل التلقائي وجمع البيانات لمكونات التحكم المختلفة في نظام النقل ،ويتم توفير وظيفة التبديل التشغيل اليدوي أيضا.
4) نظام الأنابيب يتضمن أنابيب النقل ، والمرفقين ، وتغييرات القطر اللازمة ، وصمامات إمدادات الهواء ،بشكل رئيسي لضمان أن يتم نقل المواد في حالة مغلقة دون التلوث للعالم الخارجي، وضمان حالة خلط المواد مع الغاز أثناء عملية النقل ، لمنع حدوث انسداد الأنابيب.
5) مستودع المواد وأنظمته المساعدة تتضمن أساسًا أجهزة مثل مستودع المواد، مقياس مستوى المواد، صمام إفراج الفراغ الضغط، جامع الغبار، صمام التفريغ، إلخ.
الميزات الرئيسية للمنتج
1 قدرة نقل كبيرة: > 300 طن / ساعة.
2 المسافة الطويلة: > 2000 متر
3 استهلاك طاقة منخفض: < 3.8kWh/t · km ؛
4 ارتداء منخفض: عمر خط الأنابيب > 10 سنوات.
5 سرعة منخفضة: السرعة الأولية 6-10m/s
6 نسبة خلط عالية: > 30kg/kg
7 تخطيط عملية مرنة، خالية من الغبار، معدل تشغيل مرتفع، أقل استثمار مقارنة مع النقل الميكانيكي وتكاليف الصيانة المنخفضة
جدول معايير مضخة الحاوية الهوائية ذات السعة الكبيرة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| الرماد الطائر | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| الاسمنت/الطحين الخام | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
جدول معايير مضخة الحاوية الهوائية للنقل لمسافات طويلة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 20~40 | 25~45 | 30~55 | 45 ~ 65 | 1000 | 25 |
| الرماد الطائر | 0.75 | 35~60 | 45 ~ 65 | 45~80 | 65 إلى 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 40~65 | 45 ~ 70 | 50~85 | 70~100 | 1000 | 25 | |
| الاسمنت/الطحين الخام | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
جدول معايير مضخة الحاوية المضغوطة للشبكة التقليدية
| مواد النقل | الكثافة السائبة ((t/m3) | النموذج | PCD18/N | PCD20/N | PCD20/N | مسافة نقل المرجعية | |
| المواصفات | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 12 ~ 20 | 16~32 | 25~50 | 500 | 30 |
| الرماد الطائر | 0.75 | 18 ~ 32 | 25~48 | 35~70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 20 ~ 35 | 26 إلى 51 | 38~75 | 500 | 30 | |
| الاسمنت/الطحين الخام | 1.0 | 24~42 | 32 ~ 65 | 48~95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
جدول المعلمات للضخة النووية ذات الحجم الصغير
| المواد | الكثافة السائبة ((t/m3) | النموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة نقل المرجعية | |
| المواصفات | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 0.5~18 | 1.5 ~ 5.5 | 5.0~90 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد الطائر | 0.75 | 0.9~28 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 1.0~30 | 3.0~90 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| الاسمنت/الطحين الخام | 1.0 | 1. 2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
نظام نقل هوائي متقطع للدورة الكثيفة الضغط الإيجابي
من حيث الضغط الايجابي في المرحلة الكثيفة النقل الهوائي المتقطعكانت الشركة دائما ملتزمة بالبحث النظري والهندسة العملية تجربة ملخص أنظمة النقل الهوائي، مع التركيز على اختراق التكنولوجيات الرئيسية لمسافات طويلة، والإنتاج العالي، وانخفاض استهلاك الطاقة، وانخفاض ارتداء في عملية النقل الهوائي.المنتج الرئيسي هو مضخة الصيلول النوع PCD الضغط الإيجابي المرحلة الكثيفة النفسي، مع توفير خدمات الهندسة المنهجية والموحدة والمتطورة والخدمات التقنية. لتلبية احتياجات العملاء المختلفة،نقوم بإنشاء أفضل خطة تصميم بناء على معايير مثل خصائص المواد، مسافة النقل، قدرة النقل، قدرة مستودع الاستقبال، قدرة إزالة الغبار، والظروف الجغرافية. يتم تصنيع كل جهاز من خلال فحص مؤهل،وكل نظام نقل هوائي له خصائص تصميم خاصة به، مما يسمح للعملاء بتجربة إدارة ذكية وفوائد اقتصادية من منتجات التكنولوجيا المتقدمة.
في الوقت الحاضر ، فإن أطول مسافة نقل أفقية لدينا هي 2200 متر وارتفاعها 30 متر ؛ الحد الأقصى لقدرة نقل وحدة واحدة هو 300 طن / ساعة ؛ استهلاك الطاقة النقل أقل من 3.8kWh/t · km، عمر الخدمة للأنابيب المستقيمة هو أكثر من 10 سنوات، وعمر الخدمة من الكوع هو أكثر من 3 سنوات.نقوم بتطوير أفضل التصميم الهندسي وخطة اختيار المعدات على أساس متطلبات العملاء والمعايير مثل مواصفات مواد المسحوق، الأداء، مسافة النقل، حجم النقل، والظروف الجغرافية المقدمة من قبل العميل، مثل حساب حجم الهواء، نسبة خط الأنابيب،معالجة جمع الغبار في المستودع المستقبلي، وخطة ما بعد البيع.يتم تقسيم معظم عمليات النقل النيوماتيكي المتقطعة الضغط الإيجابي في المرحلة الكثيفة إلى ثلاث عمليات أساساً::
