تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 90 يومًا
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 5 مجموعات / شهر
اسم المنتج: |
مضخة نقل هوائية من النوع بن |
نقل المواد: |
نقل مواد مسحوق |
الصناعات المطبقة: |
صناعة الصلب والطاقة والاسمنت والكيماويات |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
الآلات القابلة للتطبيق: |
نظام النقل الهوائي للجسيمات وال مسحوق |
الصناعات المطبقة: |
الكهرباء، الاسمنت، الصناعة الكيميائية، الخ |
الهيكل: |
نظام الناقل |
تقرير اختبار الآلة: |
تم توفيرها |
اسم المنتج: |
مضخة نقل هوائية من النوع بن |
نقل المواد: |
نقل مواد مسحوق |
الصناعات المطبقة: |
صناعة الصلب والطاقة والاسمنت والكيماويات |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
الآلات القابلة للتطبيق: |
نظام النقل الهوائي للجسيمات وال مسحوق |
الصناعات المطبقة: |
الكهرباء، الاسمنت، الصناعة الكيميائية، الخ |
الهيكل: |
نظام الناقل |
تقرير اختبار الآلة: |
تم توفيرها |

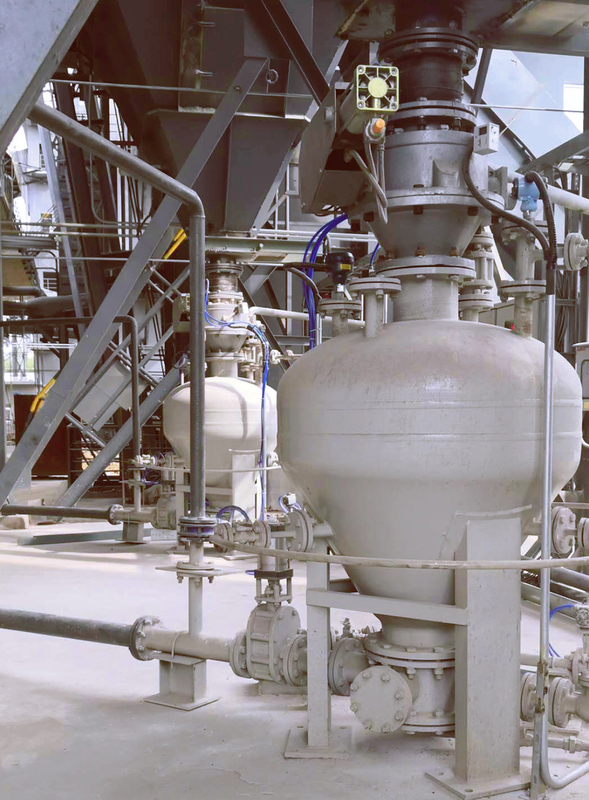

مضخة حاوية النقل الهوائية
مقدمة المنتج
نظام نقل هوائي لمضخة تخزين المرحلة الكثيفة
مبدأ العمل للنقل الهوائي للدورة الكثيفة الضغط الإيجابي
مضخة نقل المرحلة الكثيفة هي معدات نقل هوائية ديناميكية ذات مرحلة كثيفة موثوقة نسبياً والتي تنقل المواد المسحوقة تحت ضغط عال (أقل من 1000 كيلوبايت).هناك طريقتان لإفراغ مضخات المرحلة الكثيفة، مع تفريغ القاع هي الطريقة المستخدمة عادة. يتم تسريع المواد في الخزان من خلال خزان مخروط قابلة للانفجار ، فوهة الطائرة ، أو طرق أخرى.تعيين طبقة لوحة نفخ السائل في الجزء السفلي يمكن أن تسمح للمادة لتفريغ من الجزء العلوي من الخزان، وتشتت الغاز المنقول على مستويات المدخل المختلفة في الخزان تعتمد على خصائص المواد المنقولة.
النقل الجوي الضغط الإيجابي المكتظ هو عملية نقل غير مستمرة ، مجهزة بصمامات الدخول والخروج ، أنابيب نقل المواد ، أنابيب دخول الهواء ،ومضخة صيلوه موحدةقبل أن يتم تغذية مضخة الصومعة، يحتوي الصومعة على المواد المنقولة، ويغلق جميع الصمامات.
عملية جميع عمليات نقل الضغط الإيجابي في المرحلة الكثيفة للنفط هي كما يلي:
1. افتح صمام التغذية و صمام العادم ، وسوف تغذية مضخة حاوية عند الضغط الطبيعي حتى يعلن مقياس المستوى أن الحاوية ممتلئة وتوقف إشارة المؤشر
2اغلق صمام التغذية وصمام العادم، ثم افتح صمام الهواء عالي الضغط لضغط الخزان.
3عندما يتم الوصول إلى ضغط التشغيل، فتح صمام الهواء التسليم وصمام التفريغ، والمواد تبدأ في تسليم؛
4يتم عرض الطرف الناقل بواسطة مفتاح الضغط، مقياس المستوى، أو رلاي الوقت. في هذه اللحظة يتم إغلاق صمام الهواء عالي الضغط وصمام التفريغ،بحيث يتم استخدام كل الهواء المضغوط لتنظيف أنابيب النقل؛ افتح صمام العادم معًا لخفض الضغط داخل الخزان إلى الضغط الطبيعي. بعد الانتهاء من دورة العمل المنزلي ، تستمر الدورة الأخرى.
النقل الهوائي المكتظ المرحلة له مزايا مسافة النقل الطويلة ، وانخفاض ضوضاء المعدات ، وطول عمر الخدمة العام.
مجال التطبيق
تم استخدام معدات وأنظمة النقل الهوائي PCD على نطاق واسع في الصناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن. تشمل مواد النقل الأسمنت ،المواد الخامالرماد المتطاير، الجير المبتل، الخردة الكاربيد الكالسيومية الجافة، مسحوق الخردة، مسحوق الخردة الصلبية، مسحوق الفحم، مسحوق أكسيد الألومنيوم، مسحوق البوكسيت، مسحوق الفوسفات، مسحوق البيروفيليتو مسحوق السيليكون العضوي.
الميزات الرئيسية للمنتج
1 قدرة نقل كبيرة: > 300 طن / ساعة.
2 المسافة الطويلة: > 2000 متر
3 استهلاك طاقة منخفض: < 3.8kWh/t · km ؛
4 ارتداء منخفض: عمر خط الأنابيب > 10 سنوات.
5 سرعة منخفضة: السرعة الأولية 6-10m/s
6 نسبة خلط عالية: > 30kg/kg
7 تخطيط عملية مرنة، خالية من الغبار، معدل تشغيل مرتفع، أقل استثمار مقارنة مع النقل الميكانيكي وتكاليف الصيانة المنخفضة
جدول معايير مضخة الحاوية الهوائية ذات السعة الكبيرة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| الرماد الطائر | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| الاسمنت/الطحين الخام | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
جدول معايير مضخة الحاوية الهوائية للنقل لمسافات طويلة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 20~40 | 25~45 | 30~55 | 45 ~ 65 | 1000 | 25 |
| الرماد الطائر | 0.75 | 35~60 | 45 ~ 65 | 45~80 | 65 إلى 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 40~65 | 45 ~ 70 | 50~85 | 70~100 | 1000 | 25 | |
| الاسمنت/الطحين الخام | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
جدول معايير مضخة الحاوية المضغوطة للشبكة التقليدية
| مواد النقل | الكثافة السائبة ((t/m3) | النموذج | PCD18/N | PCD20/N | PCD20/N | مسافة نقل المرجعية | |
| المواصفات | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 12 ~ 20 | 16~32 | 25~50 | 500 | 30 |
| الرماد الطائر | 0.75 | 18 ~ 32 | 25~48 | 35~70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 20 ~ 35 | 26 إلى 51 | 38~75 | 500 | 30 | |
| الاسمنت/الطحين الخام | 1.0 | 24~42 | 32 ~ 65 | 48~95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
جدول المعلمات للضخة النووية ذات الحجم الصغير
| المواد | الكثافة السائبة ((t/m3) | النموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة نقل المرجعية | |
| المواصفات | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 0.5~18 | 1.5 ~ 5.5 | 5.0~90 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد الطائر | 0.75 | 0.9~28 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 1.0~30 | 3.0~90 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| الاسمنت/الطحين الخام | 1.0 | 1. 2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
