تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 90 يومًا
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 5 مجموعات / شهر
اسم المنتج: |
معدات مضخة النقل الهوائية |
الصناعات المطبقة: |
مصنع التصنيع، مصنع المواد الغذائية والمشروبات، المزارع، الطاقة والتعدين، غيرها |
كلمة رئيسية: |
مضخة بن |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
القوة: |
مخصصة |
عملية ما بعد البيع: |
دليل التثبيت |
البعد ((L*W*H): |
حجم مخصص |
السرعة: |
1400-1700r/دقيقة |
ميزة مادية: |
مقاومة للحريق |
اعتاد على: |
النقل الهوائي للمواد المسحوقة |
اسم المنتج: |
معدات مضخة النقل الهوائية |
الصناعات المطبقة: |
مصنع التصنيع، مصنع المواد الغذائية والمشروبات، المزارع، الطاقة والتعدين، غيرها |
كلمة رئيسية: |
مضخة بن |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
القوة: |
مخصصة |
عملية ما بعد البيع: |
دليل التثبيت |
البعد ((L*W*H): |
حجم مخصص |
السرعة: |
1400-1700r/دقيقة |
ميزة مادية: |
مقاومة للحريق |
اعتاد على: |
النقل الهوائي للمواد المسحوقة |

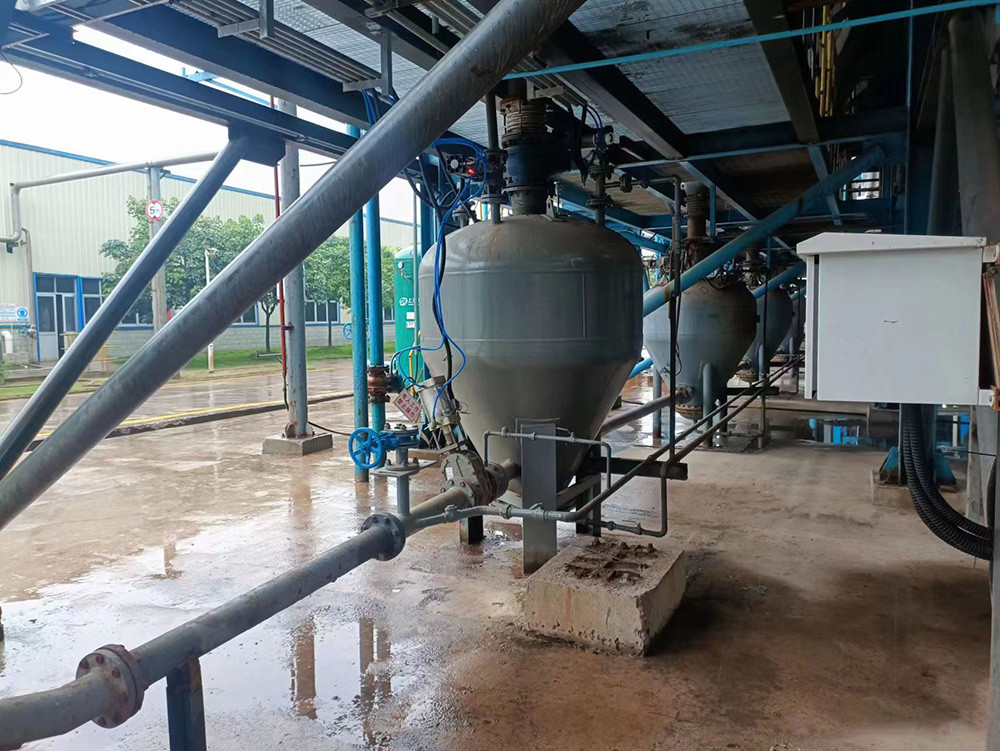

معدات مضخة نقل هوائية للأسمنت، مسحوق الفحم، سيلو مسحوق الكربون
الوصف
مبدأ العمل لنظام نقل الرماد الهوائي مع مضخة الصوامع
نظام نقل الرماد الهوائي هو نظام هندسي نقل هوائي يستخدم على نطاق واسع. إنه نظام نقل شائع الاستخدام في صناعة محطات الطاقة وصناعة المعادن ،والصناعات الأخرى.
مرحلة التغذية:صمام التغذية في حالة مفتوحة، والصمامات الدخول والخروج الرئيسية مغلقة. الجزء العلوي من مضخة القمامة متصلة بكمب الرماد،والرماد الطائر التي تم التقاطها من قبل جمع الغبار تقع بحرية في مضخة سلة مع مساعدة الجاذبيةعندما يصل مستوى الرماد إلى الحد العلوي لمستوى الرماد ، فإن مقياس مستوى المواد يرسل إشارة كاملة ، أو عندما يتم تعيين وقت إعداد نظام التغذية ، يتم إغلاق صمام التغذية ،وتنتهي مرحلة التغذية.
مرحلة التسطيع والضغط:بعد الانتهاء من مرحلة التغذية ، يفتح النظام صمام الدخول تلقائيًا مرة واحدة.الهواء المضغوط المعالجة تدخل مخروط السوائل في الجزء السفلي من مضخة الحاوية من خلال صمام التحكم في التدفق، والهواء الذي يمر من خلال مخروط التدفئة يحيط بالتساوي كل جزيئ من الرماد الطائر. في نفس الوقت، يزيد الضغط داخل مضخة الحاوية.عندما يصل الضغط إلى النقطة التي يرسل فيها مستشعر الضغط إشارة، يفتح النظام صمام التفريغ تلقائيًا، وتنتهي مرحلة التسريع المضغوط.
مرحلة التسليم:
يتم فتح صمام التفريغ وصمام الدخول الثانوي. في هذا الوقت ، تستمر مضخة الحاوية في استيعاب الهواء أثناء تغذية خليط الغاز والرماد في أنبوب نقل الرماد من خلال صمام التفريغ.الرماد الطائر هو دائما في حالة السوائل والدخول في خط الأنابيب لنقلبعد نقل الرماد الطائر في مضخة القمامة ، ينخفض ضغط خط الأنابيب ، وينخفض الضغط داخل مضخة القمامة.عندما ينخفض الضغط داخل مضخة القمامة إلى النقطة التي يرسل فيها مستشعر الضغط إشارة، تنتهي مرحلة النقل، وتبقى صمامات الدخول والخروج مفتوحة، تدخل مرحلة النفخ.
مقدمة:
بعد سنوات من البحث والخبرة العملية الغنيةشركتنا قد طورت معدات النقل الهوائي وأنظمة العملية مع حقوق الملكية الفكرية المستقلة لنوع PCD الضغط الإيجابي المرحلة الكثيفة المضخات الهوائية لنقل الصوامعوقد وصلت مؤشراتها الرئيسية إلى المستوى الدولي المتقدم. يتم تحديد حجم المضخة على أساس الخصائص، وحجم الجسيمات،والقدرة على نقل المواد المنقولة، مما يعني تصميم وحدة واحدة لتقليل استهلاك الطاقة النقل في حين تلبية متطلبات العملية.بناءً على مواصفات وأداء مواد المسحوق المقدمة من العملاء، نقل المسافة، نقل الحجم، والظروف الجغرافية، قمنا بتطوير أفضل خطة للنقل الهوائي، بما في ذلك حساب حجم الهواء، نسبة الأنابيب،معالجة جمع الغبار في المستودع المستقبلي، وخطة ما بعد البيع.
الميزات الرئيسية للمنتج
1 قدرة نقل كبيرة: > 300 طن / ساعة.
2 المسافة الطويلة: > 2000 متر
3 استهلاك طاقة منخفض: < 3.8kWh/t · km ؛
4 ارتداء منخفض: عمر خط الأنابيب > 10 سنوات.
5 سرعة منخفضة: السرعة الأولية 6-10m/s
6 نسبة خلط عالية: > 30kg/kg
7 تخطيط عملية مرنة، خالية من الغبار، معدل تشغيل مرتفع، أقل استثمار مقارنة مع النقل الميكانيكي وتكاليف الصيانة المنخفضة
مجال التطبيق
تم استخدام معدات وأنظمة النقل الهوائي PCD على نطاق واسع في الصناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن. تشمل مواد النقل الأسمنت ،المواد الخامالرماد المتطاير، الجير الممهر، الحصى الكاربيدي الكالسيومية الجافة، مسحوق الحصى، مسحوق الحصى الفولاذية، مسحوق الفحم، مسحوق أكسيد الألومنيوم، مسحوق البوكسيت، مسحوق الفوسفور، مسحوق البيروفيليتو مسحوق السيليكون العضوي.
جدول معايير مضخة الحاوية الهوائية ذات السعة الكبيرة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| الرماد الطائر | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| الاسمنت/الطحين الخام | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
جدول معايير مضخة الحاوية الهوائية للنقل لمسافات طويلة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 20~40 | 25~45 | 30~55 | 45 ~ 65 | 1000 | 25 |
| الرماد الطائر | 0.75 | 35~60 | 45 ~ 65 | 45~80 | 65 إلى 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 40~65 | 45 ~ 70 | 50~85 | 70~100 | 1000 | 25 | |
| الاسمنت/الطحين الخام | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
جدول معايير مضخة الحاوية المضغوطة للشبكة التقليدية
| مواد النقل | الكثافة السائبة ((t/m3) | النموذج | PCD18/N | PCD20/N | PCD20/N | مسافة نقل المرجعية | |
| المواصفات | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 12 ~ 20 | 16~32 | 25~50 | 500 | 30 |
| الرماد الطائر | 0.75 | 18 ~ 32 | 25~48 | 35~70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 20 ~ 35 | 26 إلى 51 | 38~75 | 500 | 30 | |
| الاسمنت/الطحين الخام | 1.0 | 24~42 | 32 ~ 65 | 48~95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
جدول المعلمات للضخة النووية ذات الحجم الصغير
| المواد | الكثافة السائبة ((t/m3) | النموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة نقل المرجعية | |
| المواصفات | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 0.5~18 | 1.5 ~ 5.5 | 5.0~90 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد الطائر | 0.75 | 0.9~28 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 1.0~30 | 3.0~90 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| الاسمنت/الطحين الخام | 1.0 | 1. 2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
الخدمة التقنية
الاستشارات الهندسية
بناءً على سنواتنا من الخبرة العملية الهندسية في مختلف الصناعاتنحن قادرون على توفير العملاء مع الخدمات الاستشارية الهندسية المهنية ومتعددة الأبعاد المتعلقة أنظمة الطحن وأنظمة النقل الهوائيمن المراحل المبكرة من المشروع إلى تركيب خط الإنتاج وإصلاح الأخطاء حتى إنتاج مستقر والامتثاليمكننا تقديم خدمات استشارية تقنية من منظورات متعددةطالما أن لدى العملاء احتياجات، سنقدم لهم اقتراحات معقولة وحلول متفوقة على المستوى المهني لتلبية توقعاتهم وتلبية احتياجاتهم.
التصميم الهندسي
لدينا فريق فني محترف يتألف من مواهب عالية الجودة مثل الخبراء والعلماء والمهندسين الكباروطلاب الماجستير الذين فازوا بجائزة التقدم الوطني للعلوم والتكنولوجيا وشاركوا في صياغة معايير الصناعة ذات الصلةأعضاء الفريق لديهم أكثر من عشر سنوات من الخبرة في معاهد التصميم الكبيرة المملوكة للدولة في الصناعة ، ولديهم خبرة هندسية عملية غنية وأساس نظري.يمكننا توفير خدمات التصميم الهندسي المهنية والمنهجية للعملاء في مختلف الصناعات المتعلقة أنظمة الطحن وأنظمة النقل الهوائي، وتوفير مجموعة كاملة من الحلول في مجال هندسة المسحوق.
خدمة ما بعد البيع
لدينا فريق خدمة طويل الأمد لخط الإنتاج، مع التكنولوجيا الجيدة وخدمة بعد البيع المسؤولة. جميع الأعضاء لديهم أكثر من 5 سنوات من الخبرة في العملفعالة، وخدمة علمية شاملة بعد البيع للعملاء. يمكننا توفير العملاء مع خدمة ما بعد البيع طوال العملية بأكملها من بناء الهندسة الذاتية،تركيب معدات خط الإنتاج، تحديد خط الإنتاج، حتى يلبي خط الإنتاج المعايير ويصل إلى القدرة الإنتاجية، وحل مختلف الصعوبات والمشاكل المختلفة التي يواجهها العملاء،وتوفير مدروسخدمة دقيقة وشاملة بعد البيع
