تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 90 يومًا
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 5 مجموعات / شهر
اسم المنتج: |
معدات النقل الهوائية ذات الطور الكثيف |
الصناعات المطبقة: |
مصنع التصنيع، مصنع المواد الغذائية والمشروبات، المزارع، الطاقة والتعدين، غيرها |
كلمة رئيسية: |
مضخة بن |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
ميزة مادية: |
مقاومة للحريق |
عملية ما بعد البيع: |
دليل التثبيت |
البعد ((L*W*H): |
حجم مخصص |
السرعة: |
1400-1700r/دقيقة |
الحالة: |
جديد |
اعتاد على: |
النقل الهوائي للمواد المسحوقة |
اسم المنتج: |
معدات النقل الهوائية ذات الطور الكثيف |
الصناعات المطبقة: |
مصنع التصنيع، مصنع المواد الغذائية والمشروبات، المزارع، الطاقة والتعدين، غيرها |
كلمة رئيسية: |
مضخة بن |
المكونات الأساسية: |
أوعية الضغط، والعتاد، والمضخة، وعلبة التروس، PLC |
ميزة مادية: |
مقاومة للحريق |
عملية ما بعد البيع: |
دليل التثبيت |
البعد ((L*W*H): |
حجم مخصص |
السرعة: |
1400-1700r/دقيقة |
الحالة: |
جديد |
اعتاد على: |
النقل الهوائي للمواد المسحوقة |

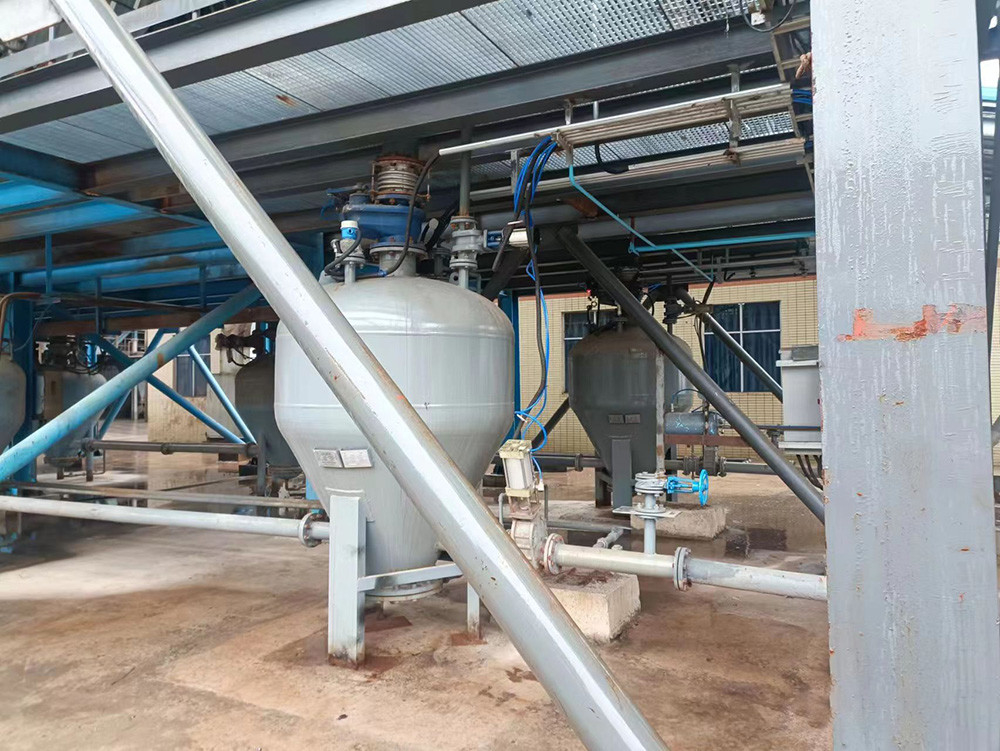

مضخة صيلو لنقل الرماد الطائر / درجة عالية من الأتمتة / معدات النقل النيوماتيكية ذات المرحلة الكثيفة
الوصف
مقدمة لمضخة النقل الهوائي للصواريخ:
تستخدم مضخة النقل النيوماتيكية للصومعة طريقة النقل النيوماتيكي الضغط الإيجابي لنقل المواد المسحوقة ، وتستخدم على نطاق واسع في نقل المواد مثل الرماد الطائر ، الاسمنت ،المواد الخام للأسمنت، مسحوق معدني، الخ في محطات الطاقة.
هذه المعدات تتبنى نظام تحكم PLC ، والذي يمكن التحكم به تلقائيًا أو يدويًا. بعد التشغيل العملي لفترة طويلة ، ثبت أن المعدات لديها أداء مستقر ،جودة موثوق بها، ولا توجد تلوث الغبار أثناء النقل.
يمكن ترتيب خط أنابيب النقل بمرونة وفقًا لظروف التضاريس ، لتحقيق النقل المركزي والمتناثر والعالي والبعيد.عملية النقل لا تتأثر بالظروف الطبيعية، لضمان أن المواد لا تتأثر بالرطوبة وأن تكون صديقة للبيئة وخالية من التلوث.
الخصائص:
مضخة نقل نوع الحاوية هي نظام يستخدم ضاغط الهواء كمصدر للهواء ، مما يشكل حالة نقل المرحلة الكثيفة عالية الضغط.وانخفاض استهلاك الهواء. مضخة الحاوية الواحدة تحقق نقل متقطع ، في حين أن مضخة الحاوية المزدوجة يمكن أن تحقق نقل مستمر.
يجب أن يحصل نظام تغذية مضخة المستودع على شكل نقل محدد ويتطلب متطلبات فريدة لخصائص المواد. يجب أن يكون مسحوقًا ويكون له تدفق جيد ،والوسائط المختلفة تحتاج إلى ضبط كميات مختلفة من الغازات والضغوط.
تكوين نظام تغذية مضخة المستودع معقد نسبيا، بما في ذلك صمام المدخل، صمام الخروج، صمام العادم، مقياس الضغط، مقياس مستوى المواد، مجموعة صمام المدخل،مجموعة صمامات تنظيم الضغط، نظام التحكم، الخ هو نظام تغذية عالية الأتمتة ومتكاملة.
جدول معايير مضخة الحاوية الهوائية ذات السعة الكبيرة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| الرماد الطائر | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| الاسمنت/الطحين الخام | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
جدول معايير مضخة الحاوية الهوائية للنقل لمسافات طويلة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 20~40 | 25~45 | 30~55 | 45 ~ 65 | 1000 | 25 |
| الرماد الطائر | 0.75 | 35~60 | 45 ~ 65 | 45~80 | 65 إلى 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 40~65 | 45 ~ 70 | 50~85 | 70~100 | 1000 | 25 | |
| الاسمنت/الطحين الخام | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
جدول معايير مضخة الحاوية المضغوطة للشبكة التقليدية
| مواد النقل | الكثافة السائبة ((t/m3) | النموذج | PCD18/N | PCD20/N | PCD20/N | مسافة نقل المرجعية | |
| المواصفات | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 12 ~ 20 | 16~32 | 25~50 | 500 | 30 |
| الرماد الطائر | 0.75 | 18 ~ 32 | 25~48 | 35~70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 20 ~ 35 | 26 إلى 51 | 38~75 | 500 | 30 | |
| الاسمنت/الطحين الخام | 1.0 | 24~42 | 32 ~ 65 | 48~95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
جدول المعلمات للضخة النووية ذات الحجم الصغير
| المواد | الكثافة السائبة ((t/m3) | النموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة نقل المرجعية | |
| المواصفات | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 0.5~18 | 1.5 ~ 5.5 | 5.0~90 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد الطائر | 0.75 | 0.9~28 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 1.0~30 | 3.0~90 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| الاسمنت/الطحين الخام | 1.0 | 1. 2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
مبدأ عمل مضخة القمامة:
يتم تقسيم عملية عمل مضخة القمامة إلى أربع مراحل:
مرحلة التغذية: يتم فتح صمام التغذية وصمام العادم ، وتسقط المادة بحرية في جسم المضخة. عندما تكون المادة ممتلئة ، يرسل مقياس المستوى إشارة ،وصمام التغذية وصمام العادم يغلق تلقائيًا لإكمال عملية التغذية;
مرحلة التسريع والضغط: افتح صمام الاستيعاب ، يدخل الهواء المضغوط الجزء العلوي والسفلي من جسم المضخة ، ويضغط الجزء العلوي ،ويشيع الهواء السفلي من خلال السرير السائل، مما يتسبب في أن تكون المادة في حالة سائل، في حين أن الضغط داخل المضخة يزيد؛
مرحلة النقل: عندما يصل الضغط داخل المضخة إلى قيمة معينة ، يرسل مقياس الضغط أو مفتاح الضغط إشارة ، ويفتح صمام التفريغ تلقائيًا.وتعزز تساقط المواد على السرير السائل، وبدأت النقل. يقلل المواد داخل المضخة تدريجيا. في هذا الوقت ، المواد على السرير السائل دائما في حالة السائل والنقل ؛
مرحلة التطهير: عندما يتم تسليم المواد في المضخة والضغط ينخفض إلى مقاومة خط الأنابيب ، فإن مقياس الضغط أو مفتاح الضغط يرسل إشارة ،والتهوية تستمر لفترة معينةيتم استخدام الهواء المضغوط لتنظيف خط الأنابيب ، ثم يتم إغلاق صمام المدخل. في فترة زمنية معينة ، يتم إغلاق صمام التفريغ ، ويتم فتح صمام المدخل لإكمال دورة نقل.
