تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 90 يومًا
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 5 مجموعات / شهر
التطبيق: |
الكيميائية، الغذائية، الصيدلانية، الخ. |
السعة: |
100-500 كجم/ساعة |
المواد: |
الفولاذ المقاوم للصدأ |
التعبئة: |
القضية الخشبية |
القوة: |
1.5-7.5 كيلو واط |
ضغط: |
2-6 بار |
اسم المنتج: |
مضخة نقل هوائية |
الحجم: |
مخصصة |
السرعة: |
1400-3000 دورة في الدقيقة |
الجهد: |
220 فولت/380 فولت |
الضمان: |
سنة واحدة |
الوزن: |
50-200 كجم |
التطبيق: |
الكيميائية، الغذائية، الصيدلانية، الخ. |
السعة: |
100-500 كجم/ساعة |
المواد: |
الفولاذ المقاوم للصدأ |
التعبئة: |
القضية الخشبية |
القوة: |
1.5-7.5 كيلو واط |
ضغط: |
2-6 بار |
اسم المنتج: |
مضخة نقل هوائية |
الحجم: |
مخصصة |
السرعة: |
1400-3000 دورة في الدقيقة |
الجهد: |
220 فولت/380 فولت |
الضمان: |
سنة واحدة |
الوزن: |
50-200 كجم |
مضخة سيلو للنفط لنقل مسحوق الفحم بقدرة نقل تتراوح بين 12-50 طن / ساعة
الوصف
مبدأ العمل لنظام نقل هوائي للدرجة الكثيفة تحت الضغط الإيجابي:
يعتمد نقل الرماد المتماسك الكثيف على مبدأ نقل الغاز الصلب في مرحلتين.استخدام الضغط الثابت والديناميكي للهواء المضغوط لنقل المواد بتركيز عال وكفاءة عاليةيجب أن يتم تسريع الرماد الطائر بالكامل في مضخة الحاوية ونقله أثناء تسريعه. يتكون النظام بأكمله من خمسة أجزاء: مصدر الغاز ونقل الأنابيب وتخزين الرماد والتحكم.يتكون الجزء الناقل من ناقلات (ضخات صناديق) من المواصفات المقابلة وفقًا لمتطلبات القدرة على نقل الرمادكل ناقل هو وحدة مستقلة يمكن أن تعمل إما كآلة واحدة أو كنظام يتكون من وحدات متعددة.

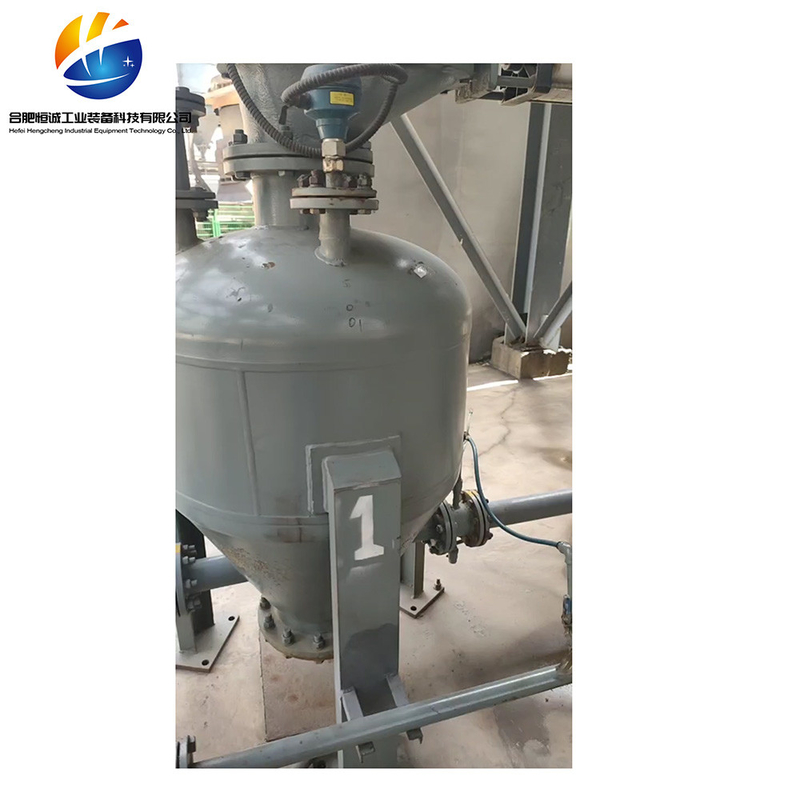

مضخة الحاوية
هو الجزء الأساسي من النظام، من خلال الذي الرماد الجاف والهواء المضغوط مخلوطة تماما وتسريع، مما يسمح بتشغيل سلس في النظام.مجهزة بمعدات دعم مثل صمامات الدخول والخروج، لوحات السوائل، مقاييس المستوى، صمامات السلامة، الخ
مبدأ عمل مضخة القمامة:
مضخة القمامة هي وعاء ضغط مع فوهة الهواء، والتي لديها خصائص مسافة نقل الرماد الطويلة، والتشغيل الموثوق به، ودرجة عالية من الأتمتة،ويتطلب الهواء المضغوط بضغط مرتفع نسبيا كوسيلة نقليجب أن تكون مجهزة بمجموعة من ضاغطات الهواء. عملية عملها هي أولا فتح صمام العادم وصمام التغذية لتحميلثم اغلق صمام التغذية وصمام العادم عندما تكون المادة ممتلئة، فتح صمام الضغط في الأسطوانة، وضغط الهواء لإزالة الغبار داخل الأسطوانة. بهذه الطريقة الدورية، يمكن نقل الغبار إلى الخارج.
1مرحلة التغذية:صمام التغذية في حالة مفتوحة ، والصمامات الرئيسية للدخول والخروج مغلقة. الجزء العلوي من مضخة الحاوية متصل بكمب الرماد.يقع الرماد الطائر الذي يجمعه جهاز جمع الغبار بحرية في مضخة القمامة عن طريق الجاذبية أو من خلال آلة التفريغعندما يكون مستوى الرماد مرتفعًا بما فيه الكفاية لإرسال إشارة كاملة من مقياس مستوى المواد ، أو وفقًا لوقت ضبط نظام التغذية ، يتم إغلاق صمام التغذية ، يتم إغلاق صمام العادم ،وتنتهي حالة التغذية.
2مرحلة التسطيع تحت الضغط:بعد الانتهاء من مرحلة التغذية ، يفتح النظام صمام الدخول تلقائيًا مرة واحدة.الهواء المضغوط المعالجة تدخل مخروط السوائل في الجزء السفلي من مضخة الحاوية من خلال صمام التحكم في التدفق، ويمر عبر مخروط التدفئة ليحيط بالتساوي كل جزيئ من رماد الطيران. في نفس الوقت ، يزيد الضغط داخل مضخة الحاوية.عندما يصل الضغط إلى النقطة التي يرسل فيها مستشعر الضغط إشارة، يفتح النظام صمام التفريغ تلقائيًا، وتنتهي مرحلة التسريع المضغوط.
3مرحلة النقل:يتم فتح صمام التفريغ وصمام الدخول الثانوي ، في حين لا يتم إيقاف صمام الدخول الرئيسي. في هذا الوقت ، تستمر مضخة الحاوية في جذب الهواء ،وتدخل خليط الغاز والرماد في أنبوب نقل الرماد من خلال صمام التفريغالرماد المتطاير دائما في حالة سائل ودخول خط الأنابيب لنقل. بعد أن يتم نقل الرماد المتطاير في مضخة القمامة، انخفض ضغط خط الأنابيب،والضغط داخل مضخة القمامة ينخفضعندما يُرسل جهاز استشعار الضغط إشارة، يتم إغلاق صمام المدخل الثانوي.مرحلة النقل تنتهي، وتبقى صمامات الدخول والخروج مفتوحة ، ودخول مرحلة النفخ.
4مرحلة التطهير:يتم إبقاء صمامات الدخول والخروج مفتوحة ، ويتم استخدام الهواء المضغوط لتنظيف مضخة القمامة وأنابيب نقل الرماد. بعد فترة معينة من الزمن ، يتم الانتهاء من التطهير ،و صمام الدخول مغلقعندما ينخفض الضغط داخل مضخة القمامة إلى الضغط الطبيعي، يتم إغلاق صمام الخروج، ويتم فتح صمامات المدخل والخارج لدخول مرحلة التغذية.يكتمل النظام دورة نقل واحدة ويدخل تلقائيًا دورة نقل أخرى.
جدول معايير مضخة الحاوية الهوائية ذات السعة الكبيرة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/H | PCD26/H | PCD28/H | PCD30/H | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| الرماد الطائر | 0.75 | 75~125 | 85 ~ 130 | 95~160 | 125~190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| الاسمنت/الطحين الخام | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
جدول معايير مضخة الحاوية الهوائية للنقل لمسافات طويلة
| مواد النقل | الكثافة السائبة (t/m3) | النموذج | PCD24/L | PCD26/L | PCD28/L | PCD30/L | مسافة النقل | |
| المواصفات | 16~20m3 | 18 ~ 22m3 | 20 ~ 27m3 | 26 ~ 32m3 | المستوى (m) | المستوى (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 20~40 | 25~45 | 30~55 | 45 ~ 65 | 1000 | 25 |
| الرماد الطائر | 0.75 | 35~60 | 45 ~ 65 | 45~80 | 65 إلى 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 40~65 | 45 ~ 70 | 50~85 | 70~100 | 1000 | 25 | |
| الاسمنت/الطحين الخام | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
جدول معايير مضخة الحاوية المضغوطة للشبكة التقليدية
| مواد النقل | الكثافة السائبة ((t/m3) | النموذج | PCD18/N | PCD20/N | PCD20/N | مسافة نقل المرجعية | |
| المواصفات | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 12 ~ 20 | 16~32 | 25~50 | 500 | 30 |
| الرماد الطائر | 0.75 | 18 ~ 32 | 25~48 | 35~70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 20 ~ 35 | 26 إلى 51 | 38~75 | 500 | 30 | |
| الاسمنت/الطحين الخام | 1.0 | 24~42 | 32 ~ 65 | 48~95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
جدول المعلمات للضخة النووية ذات الحجم الصغير
| المواد | الكثافة السائبة ((t/m3) | النموذج | PCD08/M | PCD10/M | PCD12/M | PCD14/M | مسافة نقل المرجعية | |
| المواصفات | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | المستوى (m) | الرأسية (m) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t/h) | 0.5~18 | 1.5 ~ 5.5 | 5.0~90 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد الطائر | 0.75 | 0.9~28 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق المعادن | 0.8 | 1.0~30 | 3.0~90 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| الاسمنت/الطحين الخام | 1.0 | 1. 2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
الميزات الرئيسية للمنتج
1 قدرة نقل كبيرة: > 300 طن / ساعة.
2 المسافة الطويلة: > 2000 متر
3 استهلاك طاقة منخفض: < 3.8kWh/t · km ؛
4 ارتداء منخفض: عمر خط الأنابيب > 10 سنوات.
5 سرعة منخفضة: السرعة الأولية 6-10m/s
6 نسبة خلط عالية: > 30kg/kg
7 تخطيط عملية مرنة، خالية من الغبار، معدل تشغيل مرتفع، أقل استثمار مقارنة مع النقل الميكانيكي وتكاليف الصيانة المنخفضة
مجال التطبيق
تم استخدام معدات وأنظمة النقل الهوائي PCD على نطاق واسع في الصناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن. تشمل مواد النقل الأسمنت ،المواد الخامالرماد المتطاير، الجير الممهر، الحصى الكاربيدي الكالسيومية الجافة، مسحوق الحصى، مسحوق الحصى الفولاذية، مسحوق الفحم، مسحوق أكسيد الألومنيوم، مسحوق البوكسيت، مسحوق الفوسفور، مسحوق البيروفيليتو مسحوق السيليكون العضوي.
خدمة ما بعد البيع
لدينا فريق خدمة طويل الأمد لخط الإنتاج، مع التكنولوجيا الجيدة وخدمة بعد البيع المسؤولة. جميع الأعضاء لديهم أكثر من 5 سنوات من الخبرة في العملفعالة، وخدمة علمية شاملة بعد البيع للعملاء. يمكننا توفير العملاء مع خدمة ما بعد البيع طوال العملية بأكملها من بناء الهندسة الذاتية،تركيب معدات خط الإنتاج، تحديد خط الإنتاج، حتى يلبي خط الإنتاج المعايير ويصل إلى القدرة الإنتاجية، وحل مختلف الصعوبات والمشاكل المختلفة التي يواجهها العملاء،وتوفير مدروسخدمة دقيقة وشاملة بعد البيع
