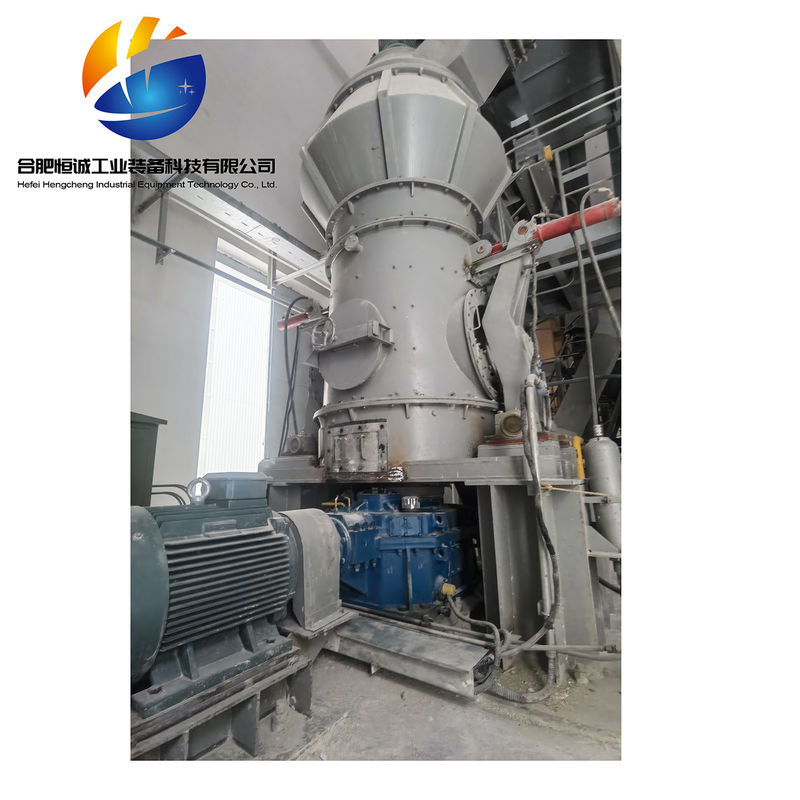

معدات الطحن الرأسي طاحونة دولوميت الرأسية القدرة الإنتاجية للآلة الواحدة الكبيرة

معدات الطحن العموديةطاحونةطاقة إنتاج كبيرة لجهاز واحد تكاليف تشغيل منخفضة

1مقدمة لمطحنة الدولوميت العمودية

تُستخدم المطاحن العمودية كمعدات طحن واسعة النطاق على نطاق واسع في الصناعات مثل مواد البناء والطاقة والمعادن والهندسة الكيميائية والمعادن غير المعدنية.
مصنع هيفي هنغتشينغ HVM الرأسي يتبنى تكنولوجيا الصناعة الرأسي الدولية، والتكامل سحق، التجفيف، طحن، اختيار مسحوق والنقل،ضمان استمرارية واستقرار الإنتاج وتحسين كفاءة الطحن.
يمكن لـ Hefei Hengcheng تخصيصها وفقًا لخصائص المواد الخاصة بالعملاء ، مع تكوينات مرنة لتلبية احتياجات الطحن الشخصية.
السعة: 1-50 طن/ساعة
[جودة المنتج النهائي]قابلة للتعديل من 200 إلى 1250 قناة
[مجال معالجة المعادن]الحجر الجيري، الدولوميت، الكالسيت وغيرها من المعادن غير المعدنية
[مجال مواد البناء ]المواد الأسمنتية المختلفة مثل المواد الخام والكلينكر
[مجال المعادن]الحصى المعدنية مثل الحصى من الفرن العالي، وحصى من الصلب، وحصى من الفرن، وحصى من المنغنيز، وحصى من النيكل، الخ

2مقدمة العملية
يقع أنبوب إفراز المواد في وسط لوحة الطحن ، ولوحة الطحن الدائرة بسرعة ثابتة تستخدم قوة الطرد المركزي لتفريق المواد الخام بشكل متساو وتسطحها إلى الخارج,تشكيل سمك معين من سرير المواد. يتم سحق المواد في وقت واحد من قبل أدوات طحن متعددة على لوحة الطحن. تحت الدفع المستمر للقوة الطائرة المركزية،تتحرك المادة باستمرار نحو الحافة الخارجية للقرص الطحنالمادة التي تخرج من قرص الطحن تلتقي بالغاز الساخن الذي يدخل الطاحونة من خلال حلقة الرياح وترتفع وفقا لذلك.وخلال هذه العملية، تخضع المادة لتبادل الحرارة الكافي مع الغاز الساخن ، ويتبخر الماء بسرعة.مركز مسحوق يتحكم في دقة المنتج النهائي في منفذ طاحونة الدواريتم فصل الجسيمات الأكبر من الحجم المحدد وتسقط مرة أخرى على قرص الطحن.يتم إدخال المواد التي تلبي متطلبات الدقة إلى مستودع المنتج النهائي من خلال مركز مسحوق.

3مبدأ عمل الطاحونة الرأسية
المحرك الرئيسي يدفع لوحة الطحن للدوران من خلال جهاز تخفيف، والمواد تدخل إلى آلة الطاحونة الرأسية الرأسية من خلال ناقل المسمار. تحت تأثير الجاذبية،انها تقع في وسط لوحة الطحن، بينما تدفق الهواء الناتج عن المروحة يدخل الآلة الرئيسية من خلال مدخل الهواء.المواد تتحرك بالتساوي من وسط إلى حافة لوحة الطحنعند مرورها عبر منطقة مسار الدوار على لوحة الطحن ، يتم سحقها بواسطة الدوار الطحن ، ويتم سحق قطع كبيرة من المواد مباشرة.يتم سحق جسيمات دقيقة من المواد لتشكيل طبقة المواد وتخضع للكساح بين الجسيماتتستمر المادة المسحوقة في التحرك نحو حافة لوحة الطحن حتى يتم حملها بواسطة تدفق الهواء القوي للخندق الموجه الحلقية حول لوحة الطحن.المواد الخام تسقط مرة أخرى في لوحة طحن بسبب الجاذبية العالية ويتم طحن مرة أخرىالمواد الدقيقة تدخل نظام اختيار مسحوق فوق الجهاز الرئيسي للتصنيف مع ارتفاع تدفق الهواء.يتم ضرب الجزيئات الخشنة من قبل الشفرات وإعادتها إلى قرص الطحن للطحنسيتم إخراج مسحوق دقيق مؤهل من نظام اختيار مسحوق مع تدفق الهواء الضغط السلبي، ودخول معدات إزالة الغبار،ثم يتم جمعها من قبل جهاز جمع المسحوق لتشكيل المنتج النهائيوبالإضافة إلى ذلك، فإن مواد الجسيمات الكبيرة الأخرى والحطام سوف تسقط في الغرفة السفلية للطاحونة أثناء الطحن ويتم كشطها في منفذ تفريغ الحطام بواسطة المكشحة،ضمان جودة المنتج النهائي بشكل فعال.
من خلال ضبط ضغط النظام الهيدروليكي ، يمكن ضبط ضغط عجلة الطحن للتكيف مع مواد خام مختلفة الصلابة ضمن نطاق معين.يمكن ضبط وتحكم سرعة الدوار لنظام التصنيف مع عجلات تصنيف متعددة، ويمكن الحصول على مختلف المنتجات النهائية المؤهلة مع مواصفات مختلفة.

الميزات الرئيسية للمنتج
1فعالة وتوفير الطاقة:
(1) الكفاءة العالية للطحن واستهلاك الطاقة المنخفضة، مقارنة مع طواحين الكرات، استهلاك الطاقة هو 40٪ -50٪ أقل؛
(2) القدرة الكبيرة لإنتاج آلة واحدة، قادرة على استخدام الكهرباء المنخفضة؛
(3) تكنولوجيا وتجهيزات الطحن الرأسي هي تكنولوجيات جديدة تدعم بقوة للحفاظ على الطاقة وتقليل الاستهلاك.التي تساعد على تعزيز القدرة التنافسية للشركات في صناعة المسحوق في هذه المنطقة وحتى في جميع أنحاء البلاد;
2صيانة سهلة وتكاليف تشغيل منخفضة:
(1) يمكن إيقاف عجلة الطحن من الآلة باستخدام جهاز هيدروليكي ، واستبدال لوحة غطاء الغطاء والمساحة الصيانة للطاحونة كبيرة ،مما يجعل عملية الصيانة مريحة للغاية;
(2) يمكن استخدام غلاف عجلة الطحن رأسا على عقب ، مما يطيل من عمر الخدمة للمواد المقاومة للاستعمال.
(3) قبل تشغيل الجهاز ، ليس هناك حاجة إلى تطبيق القماش على قرص الطحن ، ويمكن تشغيل الطاحونة دون تحميل ، مما يلغي صعوبة تشغيل الجهاز.
(4) ارتداء منخفض ، يتم استخدام مواد خاصة للدراجة الصلبة ولوحة غطاء القرص ، مما يؤدي إلى عمر خدمة طويل ؛
(5) درجة عالية من الأتمتة: تتبنى تقنية التحكم التلقائي نظام تحكم PLC من سلسلة سيمنز من ألمانيا ، مجهزة بنظام تحكم تلقائي ،والتي يمكن تحقيق التحكم عن بعد والتشغيل السهليمكن أن تحقق ورشة العمل أساسا التشغيل بدون طيار، وتوفير تكاليف التشغيل؛
3انخفاض تكلفة الاستثمار الشامل:
دمج كسارة، التجفيف، طحن، ونقل، وتدفق العملية بسيطة، ومعدات النظام قليلة، وتخطيط الهيكلي هو مضغوط،ومساحة الأرضية هي 50% فقط من مساحة طاحونة الكراتيمكن ترتيبها في الهواء الطلق، بتكاليف بناء منخفضة، مما يقلل مباشرة من تكلفة الاستثمار للمؤسسة.
4جودة منتج مستقرة:
(1) تبقى المادة في الطاحونة لفترة قصيرة ، مما يجعل من السهل اكتشاف توزيع حجم الجسيمات وتكوين المنتج ، وضمان جودة المنتج المستقرة.
(2) المنتج لديه تشكيل جزيئات موحد ، وتوزيع حجم الجزيئات الضيق ، والقدرة على التدفق الجيدة ، وقوة قابلية المنتج للتكيف.
5. موثوقية عالية
(1) تبني جهاز الحد للدراجات الطحن لتجنب الاهتزازات الشديدة الناجمة عن كسر المواد خلال وقت عمل الطاحونة.
(2) اعتمادا على نوع جديد من جهاز الختم عجلة، والختم هو أكثر موثوقية، وليس هناك حاجة لمروحة الختم،زيادة خفض محتوى الأكسجين في المصنع وتحقيق أداء أفضل لقمع الانفجارات.
6حماية البيئة:
(1) النظام بأكمله لجهاز طحن عمودي HVM لديه اهتزازات منخفضة وصوت منخفض.
(2) يتم إغلاق النظام ككل ، ويعمل تحت ضغط سلبي كامل ، ولا يوجد تسرب للغبار ، مما يحقق أساسًا ورشة عمل خالية من الغبار.

مزايا المنتج
1درجة عالية من الأتمتة، عملية بسيطة، وتوفير العمل.
2تعمل المعدات بشكل مستقر وفعال وصديقة للبيئة.
3سلسلة التوريد كاملة ودورة التسليم قصيرة
لدينا قاعدة صب كبيرة التي يمكن أن تضمن توريد المعدات الكاملة ودعم قطع الغيار.

جدول المعلمات التقنية

رد:البيانات المستندة إلى صلابة موث 3-4 المواد
يمكن أن تصل دقة المنتج إلى 10 أم ((1250 شبكة)
