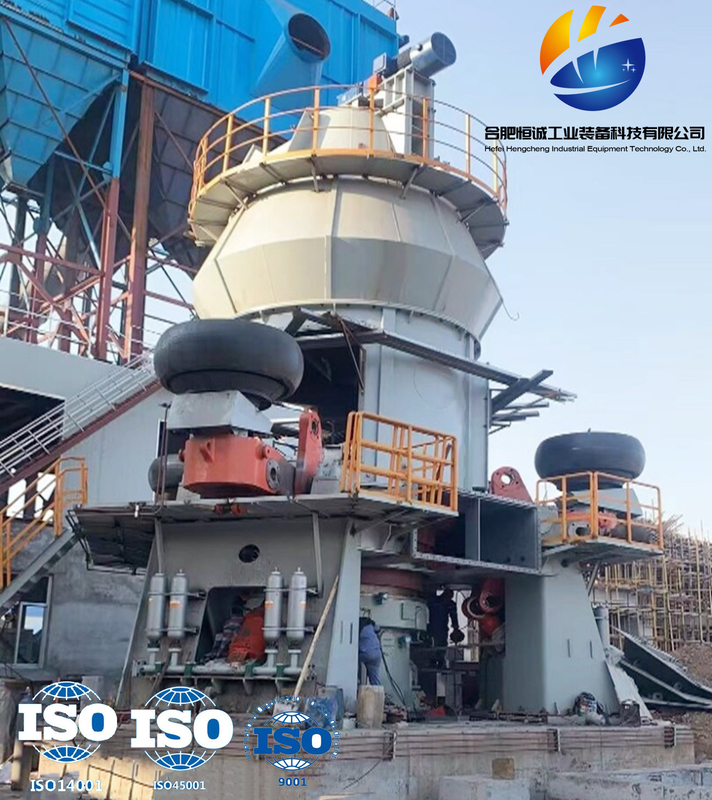

تخصيص مطحنة الأسطوانة العمودية لخبث الحجر الجيري والفحم الأسمنتي

ما هو خط إنتاج مطحنة الخبث العمودية؟
إن خط إنتاج الطاحونة العمودية للخبث هو نوع جديد من المعدات الصديقة للبيئة والفعالة التي تدمج التكسير، النقل، الطحن، والتجفيف.إنها حاليًا معدات إنتاج مسحوق الخبث الصغير الأكثر مثالية.
يدخل الخبث الأصلي إلى صندوق التغذية من خلال آلة الإمساك، ويتم قياسه، ثم يتم تغذيته إلى مطحنة عمودية أسطوانية بواسطة حزام ناقل.تتحرك المواد الموجودة داخل المطحنة من المركز إلى الحافة تحت قوة الطرد المركزي أثناء دوران لوحة الطحن.بعد الضغط، التفريغ، والطحن، يتم التقاط المواد عن طريق الهواء الساخن الداخل من حلقة الهواء الموجودة على حافة لوحة الطحن وتجفيفها على الفور.يتم نقل الجسيمات الدقيقة إلى مركز المسحوق للفرز، ويعود المسحوق الخشن إلى لوحة الطحن للطحن.يتم جلب المسحوق الناعم المؤهل إلى مرشح الكيس لتجميع المنتج النهائي وفصل مسحوق الغاز.

معلومات تقنية

ميزة
(1) يتم تكسير المادة وطحنها بشكل أساسي بواسطة وزن أسطوانة الطحن وضغط جهاز الضغط.أثناء عملية الطحن، تتعرض المادة دائمًا لضغط أسطوانة الطحن، كما أن التدحرج بين أسطوانة الطحن وقرص الطحن ليس نقيًا.تخضع المادة لضغط متعدد الاتجاهات، وبالتالي تحسين قدرة الطحن وكفاءة المطحنة.
(2) نظرًا لحقيقة أن المادة تتلامس بشكل كامل مع الغاز الساخن بعد دخولها إلى المطحنة، ثم يتم تعليقها في الغاز الساخن بعد الطحن، يمكنها تبادل الطاقة الحرارية بشكل فعال وتجفيف المادة أثناء الطحن.
(3) يتم توفير ضغط الطحن لأسطوانة الطحن بواسطة النظام الهيدروليكي، والذي يتم نقله إلى أسطوانة الطحن من خلال جهاز الضغط وجهاز الذراع المتأرجح، ثم يتم تطبيقه على المادة.من خلال ضبط ضغط النظام الهيدروليكي، يتم تغيير حجم ضغط الطحن لتلبية متطلبات مواد الطحن ذات الصلابة المختلفة.
(4) من أجل تجنب الاهتزاز الشديد الناجم عن الاتصال المباشر بين أسطوانة طحن المواد المكسورة وقرص الطحن أثناء تشغيل المطحنة، يجب أن تكون هناك فجوة معينة بين أسطوانة الطحن وقرص الطحن.ولذلك، تم تصميم جهاز الحد للتحكم في حجم الفجوة، ويمكن معرفة سمك المادة الموجودة تحت أسطوانة الطحن في أي وقت من خلال جهاز الحد، وبالتالي ضمان تشغيل المطحنة في ظل ظروف عمل آمنة واقتصادية.
(5) غلاف الأسطوانة ولوحة بطانة قرص الطحن مصنوعة من مواد مقاومة للاهتراء من سبيكة عالية الصلابة، والتي تتميز بتآكل منخفض وعمر خدمة طويل.
(6) يمكن قلب أسطوانة الطحن خارج الآلة بمساعدة أسطوانة الزيت المساعدة، مما يجعل عملية الاستبدال والصيانة مريحة للغاية.
(7) يتم تركيب جهاز حول قرص الطحن لمنع تآكل مقعد القرص، وضبط سرعة الرياح في حلقة الهواء، وضمان القدرة الإنتاجية والتشغيل الاقتصادي للمطحنة العمودية.
(8) يتكون الفاصل من محرك محول التردد، وآلية التخفيض، والدوار، والغلاف، وأجزاء أخرى.يقوم المحرك بتشغيل الجزء الدوار الفاصل للدوران من خلال آلية التباطؤ، ويحصل على منتجات ذات دقة مختلفة عن طريق ضبط سرعة المحرك.

الحالات الهندسية
خط إنتاج سنوي 300000 طن من مسحوق الخبث
محتوى توريد المشروع: توريد تصميم العمليات وتصنيع المعدات لنظام الطحن العمودي للخبث HVM2800S
نوع مادة المعالجة: الخبث
قدرة معالجة التصميم: ≥ 45t/h
قدرة المعالجة الفعلية: ≥ 55t/h
دقة المنتج: مساحة السطح المحددة ≥ 420 سم ²/ جرام
