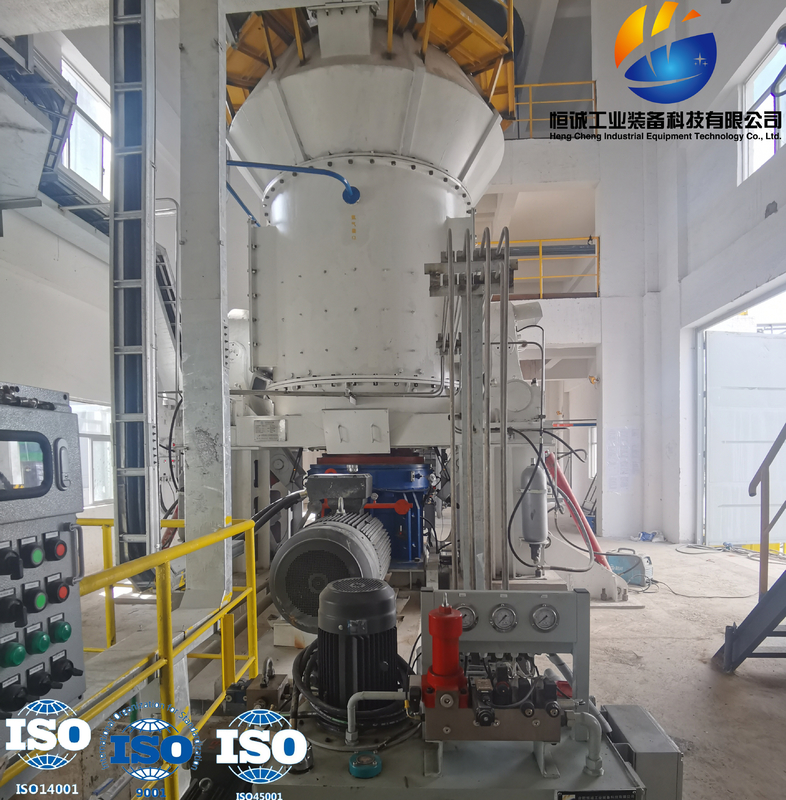

مطحنة عمودية لطحن مسحوق الفحم

ما هو استخدام مطحنة الفحم العمودية؟
تعتبر طواحين الفحم العمودية مناسبة لطحن المواد ذات الصلابة المتوسطة مثل الفحم البيتوميني، وتستخدم في أنظمة السحق بالنفخ المباشر بالضغط الإيجابي لحرق الفحم البيتوميني.يتم تطبيقها في صناعات مثل الطاقة والمعادن ومواد البناء والهندسة الكيميائية.هذه الآلة لا تتميز فقط بخصائص استهلاك الطاقة المنخفض للوحدة، ومساحة الأرضية الصغيرة، ونظام السحق البسيط، والضوضاء المنخفضة، والتشغيل الموثوق، ولكنها تتمتع أيضًا بمزايا فريدة مثل نسبة التكسير الكبيرة، وعمر الخدمة الطويل لأجزاء الطحن، ونطاق تطبيق المواد الواسع. وقابلية تطبيق جيدة في الأحمال العالية والمنخفضة.
هذه الآلة لا تتميز فقط بخصائص استهلاك الطاقة المنخفض للوحدة، ومساحة الأرضية الصغيرة، ونظام السحق البسيط، والضوضاء المنخفضة، والتشغيل الموثوق، ولكنها تتمتع أيضًا بمزايا فريدة مثل نسبة التكسير الكبيرة، وعمر الخدمة الطويل لأجزاء الطحن، ونطاق تطبيق المواد الواسع. وقابلية تطبيق جيدة في الأحمال العالية والمنخفضة.

خصائص الأداء
يتم تشغيل بكرات الطحن الثلاثة في مطحنة الفحم بواسطة قرص طحن دوار لعمليات الطحن.بعد سقوط المواد الواردة على لوحة الطحن من خلال شلال الفحم المركزي، يتم نقلها إلى مسار أسطوانة الطحن لطحنها بواسطة قوة الطرد المركزي الناتجة عن لوحة الطحن الدوارة.يتم توليد ضغط الطحن بواسطة النوابض أو أجهزة الضغط الهيدروليكي، ويتم نقله بشكل موحد إلى بكرات الطحن الثلاثة من خلال نظام ثابت ثلاثي النقاط.ثم يتم نقل الضغط إلى الأساس من خلال نظام الضغط.يتم تجفيف ونقل مسحوق الفحم باستخدام الهواء الساخن.يتم توزيع الهواء الساخن بالتساوي حول قرص الطحن من خلال حلقة الفوهة، مما يؤدي إلى تجفيف المواد الأرضية ونقلها إلى الفاصل الموجود في الجزء العلوي من المطحنة.يتم هنا فصل المسحوق الخشن والناعم للمادة، ويتم تفريغ المسحوق الناعم من المطحنة، ويتم إرجاع المسحوق الخشن إلى المطحنة لطحنه.يمكن تفريغ بعض المواد غير القابلة للسحق الموجودة في المادة من خلال منفذ التفريغ الموجود في الجزء السفلي من المطحنة.تتكون مطحنة الفحم بشكل رئيسي من الأجزاء الأساسية، المخفض، آلة الإطار السفلي، آلة الإطار الأوسط، قرص الطحن، أسطوانة الطحن، جهاز الضغط، الفاصل، جهاز ختم الهواء بالضغط الإيجابي، جهاز نفخ البخار، والمكونات الأخرى.إنها مجهزة أيضًا بمعدات مساعدة مثل المحرك الرئيسي، محطة زيوت التشحيم، المحطة الهيدروليكية، ومروحة الختم، بالإضافة إلى جهاز نقل السرعة البطيئة، الأدوات الخاصة للتركيب والصيانة، منصة السلالم المتحركة، موزع مسحوق الفحم، صمام الكسر السريع، وغيرها. المعدات الداعمة للمستخدمين للاختيار من بينها.تستخدم مطحنة الفحم نظام الضغط الهيدروليكي، والذي يمكنه ضبط ضغط الطحن أثناء التشغيل ولديه أداء أفضل لحماية تمرير الحديد.على أساس النموذج القياسي الأصلي، تمت إضافة جهاز إمالة أسطوانة الطحن وتم تحسين القدرة المضادة للانفجار لجسم الطحن.

مبدأ العمل:يقوم المحرك الكهربائي بتحريك قرص الطحن ليدور من خلال مخفض، وتسقط المادة في مركز قرص الطحن من منفذ التغذية.وفي الوقت نفسه، يدخل الهواء الساخن إلى غرفة الطحن من مدخل الهواء.تحت تأثير قوة الطرد المركزي، تتحرك المواد نحو حافة لوحة الطحن.عند المرور عبر الأخدود الدائري على لوحة الطحن، يتم سحقها بواسطة أسطوانة الطحن.يتم التقاط المواد المكسرة بواسطة التيار النفاث عند حلقة الريح الموجودة على حافة لوحة الطحن.تسقط الجزيئات الكبيرة مباشرة على لوح الطحن لطحنها مرة أخرى.عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والثابت، تحت تأثير الدوار الدوار، يسقط المسحوق الخشن على لوحة الطحن من أجل الطحن مرة أخرى.يتم طحن المسحوق الناعم المؤهل مع تدفق الهواء، ويتم تجميعه في جهاز تجميع المسحوق، وهو المنتج.يتم تجفيف المواد التي تحتوي على رطوبة أثناء ملامستها للغازات الساخنة للحصول على رطوبة المنتج المطلوبة.

جدول المعلمات لمطحنة الفحم العمودية

ميزة
1. فعالة وموفرة للطاقة:
(1) كفاءة طحن عالية واستهلاك منخفض للطاقة، بالمقارنة مع المطاحن الكروية، فإن استهلاك الطاقة أقل بنسبة 40% -50%؛
(2) قدرة إنتاج كبيرة لآلة واحدة، قادرة على استخدام الكهرباء المنخفضة في الوادي؛
(3) يتم دعم تكنولوجيا ومعدات الطحن العمودي بقوة للتقنيات الجديدة للحفاظ على الطاقة وخفض الاستهلاك، والتي تساعد على تعزيز القوة التنافسية للمؤسسات في صناعة المسحوق في هذه المنطقة وحتى في جميع أنحاء البلاد؛
2. سهولة الصيانة وتكاليف التشغيل المنخفضة:
(1) يمكن إخراج أسطوانة الطحن من الماكينة باستخدام جهاز هيدروليكي، ويكون استبدال لوحة بطانة غلاف الأسطوانة ومساحة صيانة المطحنة كبيرة، مما يجعل عملية الصيانة مريحة للغاية؛
(2) يمكن استخدام غلاف أسطوانة الطحن رأسًا على عقب، مما يطيل عمر خدمة المواد المقاومة للتآكل؛
(3) قبل بدء تشغيل الماكينة، ليست هناك حاجة لتطبيق القماش على قرص الطحن، ويمكن بدء تشغيل المطحنة بدون تحميل، مما يزيل صعوبة بدء تشغيل الماكينة؛
(4) تآكل منخفض، يتم استخدام مواد خاصة لأسطوانة الطحن ولوحة بطانة القرص، مما يؤدي إلى عمر خدمة طويل؛
(5) درجة عالية من الأتمتة: تعتمد تكنولوجيا التحكم الآلي سلسلة Siemens PLC من ألمانيا، وهي مجهزة بنظام تحكم أوتوماتيكي، والذي يمكنه تحقيق التحكم عن بعد والتشغيل السهل.يمكن لورشة العمل أن تحقق التشغيل بدون طيار، مما يوفر تكاليف التشغيل؛
3. انخفاض تكلفة الاستثمار الشامل:
من خلال دمج التكسير والتجفيف والطحن والنقل، يكون تدفق العملية بسيطًا، ومعدات النظام قليلة، والتخطيط الهيكلي مضغوط، ومساحة الأرضية 50٪ فقط من مساحة طاحونة الكرات.ويمكن ترتيبها في الهواء الطلق، مع تكاليف بناء منخفضة، مما يقلل بشكل مباشر من تكلفة الاستثمار للمؤسسة.
4. جودة المنتج مستقرة:
(1) تبقى المادة في المطحنة لفترة قصيرة، مما يجعل من السهل اكتشاف توزيع حجم الجسيمات وتكوين المنتج، وضمان جودة المنتج المستقرة؛
(2) المنتج لديه شكل موحد للجسيمات، وتوزيع ضيق لحجم الجسيمات، وقابلية تدفق جيدة، وقدرة قوية على التكيف مع المنتج.
5. موثوقية عالية
(1) اعتماد جهاز تحديد أسطوانة الطحن لتجنب الاهتزاز الشديد الناتج عن كسر المواد أثناء وقت عمل المطحنة؛
(2) اعتماد نوع جديد من جهاز الختم الأسطوانة، الختم أكثر موثوقية، وليس هناك حاجة لمروحة الختم، مما يقلل من محتوى الأكسجين في المطحنة ويحقق أداء أفضل لقمع الانفجار.
6. حماية البيئة:
(1) النظام الكامل لآلة الطحن العمودية HVM لديه اهتزاز منخفض وضوضاء منخفضة؛
(2) النظام مغلق بالكامل، ويعمل تحت ضغط سلبي كامل، ولا يوجد تسرب للغبار، مما يحقق ورشة عمل خالية من الغبار.

الحالات الهندسية
توريد التصميم الهندسي وتصنيع المعدات لنظام تحضير الفحم المسحوق للمطحنة العمودية HVM1500
نوع مادة المعالجة: الفحم الخام
القدرة: ≥ 18t/h
دقة المنتج: 200 شبكة، تمرير 90%
