5 - 70 T / H مطحنة الفحم العمودية الصناعية للتعدين

تتميز آلات الطحن العمودية بمزايا مثل كفاءة الطحن العالية ، وانخفاض استهلاك الطاقة ، وحجم جزيئات التغذية الكبيرة ، وسهولة تعديل دقة المنتج ، وتدفق عملية المعدات البسيطة ، ومساحة الأرضية الصغيرة ، والضوضاء المنخفضة ، وانبعاث الغبار الصغير ، وسهولة الاستخدام والصيانة ، وتكاليف التشغيل المنخفضة ، وانخفاض استهلاك المواد المقاومة للتآكل.
يمكن استخدامه على نطاق واسع في الطاقة والمعادن والأسمنت والصناعات الكيماوية والخام غير المعدني والصناعات الأخرى ، بشكل أساسي لطحن الأسمنت الخام والكلنكر ومسحوق الحجر الجيري لإزالة الكبريت من محطة توليد الكهرباء ومسحوق الخبث وخام المنغنيز والجبس والفحم والباريت ، الكالسيت والبوكسيت ومواد أخرى.
يتكون نظام المطحنة العمودية من مضيف ، ومغذي ، ومصنف ، ومنفاخ ، وجهاز خط أنابيب ، وقادوس تخزين ، ونظام تحكم كهربائي ، ونظام تجميع ، وما إلى ذلك. تصميم وتصنيع جهاز ضغط معياري معياري.مع زيادة القدرة الإنتاجية للمطحنة العمودية ، يمكن زيادة عدد بكرات الطحن للمطحنة العمودية.يمكن استخدام المخفض الذي يحركه المحرك لدفع قرص الطحن للدوران.تتحرك المادة حول قرص الطحن تحت قوة الطرد المركزي وتدخل بين بكرات الطحن وقرص الطحن.تحت ضغط بكرات الطحن ، يتم سحق المواد بسبب قوى الضغط والطحن والقص ، ويتم نفخ مسحوق الأرض عن طريق تدفق هواء المنفاخ إلى المصنف فوق الجهاز الرئيسي للفحص.لا تزال تلك الجسيمات الخشنة جدًا تسقط في الماكينة الرئيسية لإعادة الطحن ، بينما تتدفق الجزيئات التي تلبي مواصفات النعومة إلى مجمع الغبار النبضي مع الريح.بعد التجميع ، يتم تفريغها من خلال أنبوب إخراج المسحوق لتشكيل المنتج النهائي.يتدفق تدفق الهواء المنقى إلى المنفاخ عبر خط الأنابيب الموجود على مجمع النبض ويتم تصريفه في الغلاف الجوي.

مبدأ العمل:يدفع المحرك الكهربائي قرص الطحن للدوران من خلال مخفض ، وتسقط المادة في مركز قرص الطحن من منفذ التغذية.في نفس الوقت ، يدخل الهواء الساخن غرفة الطحن من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المواد نحو حافة لوحة الطحن.عند المرور عبر الأخدود الدائري على لوحة الطحن ، يتم سحقهم بواسطة أسطوانة الطحن.يتم التقاط المواد المكسرة بواسطة التيار النفاث عند حلقة الرياح عند حافة لوحة الطحن.تسقط الجزيئات الكبيرة مباشرة على لوحة الطحن للطحن مرة أخرى.عندما تمر المواد في تدفق الهواء عبر الفاصل الديناميكي والثابت ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على لوحة الطحن للطحن مرة أخرى.يتم طحن المسحوق الناعم المؤهل مع تدفق الهواء ، وتجميعه في جهاز تجميع المسحوق ، وهو المنتج.يتم تجفيف المواد المحتوية على رطوبة أثناء ملامستها للغازات الساخنة لتحقيق الرطوبة المطلوبة للمنتج.

جدول المعلمات لمطحنة الفحم العمودية



الحالات الهندسية

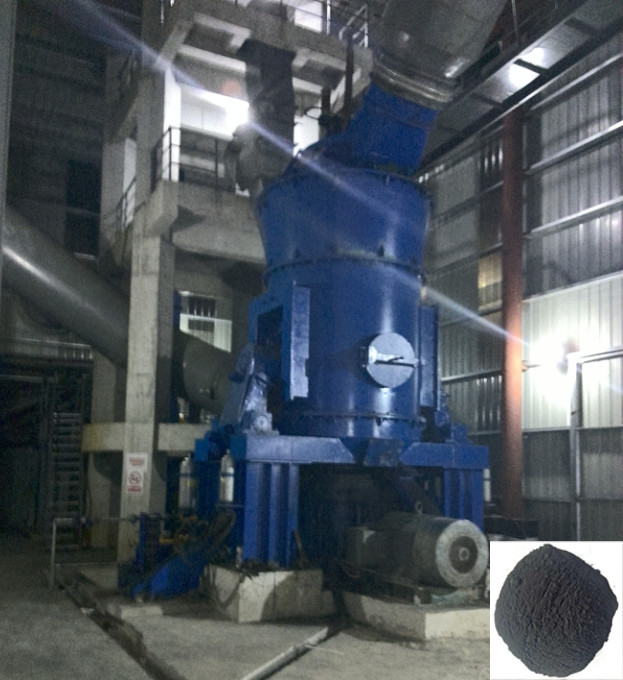

توريد التصميم الهندسي وتصنيع المعدات لنظام تحضير الفحم المسحوق الرأسي HVM2800M
نوع مادة المعالجة: الفحم الحجري
السعة: ≥ 80 طن / ساعة
صفاء المنتج: 200 شبكة ، 85٪ تمريرة
