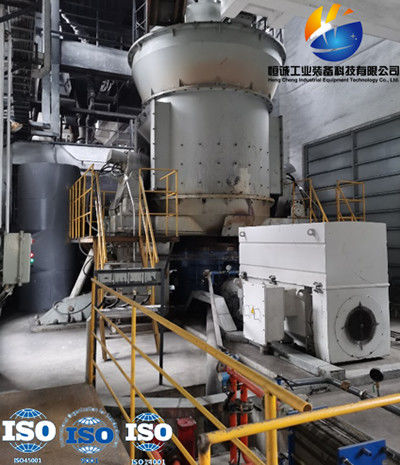

مطحنة الفحم العمودية HVM1300M مع 200 شبكة 92٪ ممر لأنثراسايت

ما هو الفرق بين طاحونة الكرة العمودية والأفقية؟

عندما يتعلق الأمر بمطاحن الكرة ، فإن الجميع على دراية بها بالتأكيد.كمصنع تعدين على نطاق واسع ، فإنه يستخدم على نطاق واسع في العديد من الصناعات نظرًا لسعره المنخفض وقدرته الإنتاجية العالية ، ولكن كإتجاه تطوير في صناعة المساحيق المحلية ، فإن المطاحن العمودية الفعالة والموفرة للطاقة والصديقة للبيئة تتمتع بقوة كبيرة مزايا الأداء في أنواع مختلفة من معدات الطحن.

1. جوانب الهيكل والتركيب
تتميز المطحنة العمودية بهيكل بسيط ويتم تركيبها عموديًا ، مع مساحة صغيرة ، وبنية تحتية بسيطة ، وتركيب مناسب ، واستهلاك قصير للوقت ؛هيكل مطحنة الكرة معقد نسبيًا ، ويتم تركيبه أفقيًا.تقنية التركيب صعبة ومتطلبات الأساس عالية.الدورة طويلة ومساحة الأرضية كبيرة.يمكن ترتيب كلاهما في الهواء الطلق ، ولكن بشكل عام ، تبلغ مساحة بناء المطحنة العمودية 70٪ من مساحة المطحنة الكروية ، ومساحة البناء 50٪ -60٪ من مساحة المطحنة الكروية ، مما يؤدي إلى انخفاض تكاليف الاستثمار.

2. من حيث طرق التكسير
يعتمد الطحن العمودي بشكل أساسي على طريقة الطحن والسحق ، تليها قوة التأثير ، ومناسبة للطحن الدقيق والدقيق للغاية ، مع استهلاك متوسط ​​طحن منخفض وعمر خدمة طويل للبطانة.تعتمد المطحنة الكروية بشكل أساسي طريقة التكسير بالصدمات ، تليها الطحن ، وهي مناسبة للطحن الخشن والناعم ، مع استهلاك متوسط ​​طحن عالي وعمر خدمة قصير للبطانة.

3. من حيث تدفق العملية
المطحنة العمودية تدمج التكسير ، التجفيف ، الطحن ، ونقل الدرجات.بالمقارنة مع المطحنة الكروية ، فإن تدفق عملية المطحنة العمودية بسيط ، واستثمار البنية التحتية صغير ، والذي يمكن أن يوفر مجففًا واحدًا لنظام المطحنة.تحتوي المطحنة العمودية على فاصل وتستخدم غاز المداخن الساخن لنقل المواد.ليست هناك حاجة لمركز مسحوق أو مصعد ، والغبار المحتوي على الغاز من المطحنة يتم تجميعه مباشرة بواسطة مجمع المسحوق.لذلك ، فإن نظام المطحنة العمودية لديه عملية بسيطة ، ومعدل فشل منخفض ، ومعدل تشغيل مرتفع ، وتصميم مضغوط.

بشكل عام ، تتم معالجة المنتجات النهائية من نفس الدقة باستخدام عملية طحن عمودية ، وبعد مرحلتين من الطحن ، يمكن أن تلبي دقة المنتج المتطلبات.تتطلب عمليات مطحنة الكرة التقليدية ثلاث مراحل من الطحن.

4. استهلاك الطاقة
تحتوي المطحنة العمودية على عدد أقل من مكونات التشغيل وهي نوع منخفض استهلاك الطاقة مع اهتزازات منخفضة ؛جميع مكونات المطحنة الكروية تتحرك بشكل أساسي ، وتنتمي إلى نوع الاستهلاك العالي للطاقة مع الاهتزازات العالية.بالإضافة إلى ذلك ، تستخدم المطحنة العمودية بكرات طحن لسحق وطحن المواد مباشرة على لوحة الطحن ، مما يوفر استهلاك الطاقة بنسبة 30٪ إلى 40٪ مقارنة بنظام طحن الكرة.
بشكل عام ، في ظل نفس خصائص الطحن للمواد الخام وحجم جسيمات المنتج ، يمكن تقليل استهلاك الطاقة للمطاحن العمودية بنسبة 30٪ إلى 50٪ مقارنة بمطاحن الكرة.

5. من حيث قدرة التجفيف
تجمع المطحنة العمودية بين الطحن والتدريج والتجفيف (عندما تحتوي المادة على نسبة عالية من الرطوبة) ، وتستخدم تدفق الهواء الساخن لنقل المواد.عند طحن المواد ذات المحتوى العالي من الرطوبة (مثل الفحم ، والخبث ، وما إلى ذلك) ، يمكن التحكم في درجة حرارة المدخل لتحقيق المحتوى الرطوبي النهائي للمنتج.يمكن للمطحنة العمودية تجفيف المواد بمحتوى رطوبة بنسبة 12٪ -15٪ ، مع قدرة تجفيف قوية.حتى في حالة تجفيف المطاحن الكروية ، يمكن فقط تجفيف المواد ذات المحتوى الرطوبي بنسبة 3٪ -4٪.لذلك ، فإن استخدام المطاحن العمودية لإنتاج المواد ذات المحتوى العالي من الرطوبة لا يوفر التكاليف الاقتصادية فحسب ، بل يوفر أيضًا تكاليف الوقت.

6. من حيث طرق تصريف المواد
يتم تفريغ المواد من المطحنة العمودية قسريًا ، مما يمكن أن يتجنب الملء الزائد.بعد أن يتم دحرجة المواد بواسطة أسطوانة الطحن على لوحة الطحن ، يتم أخذها بعيدًا عن طريق التيار النفاث لحلقة الرياح عند حافة لوحة الطحن.يتم جمع المسحوق الناعم المؤهل بواسطة مجمع الغبار جنبًا إلى جنب مع تدفق الهواء عبر مكثف المسحوق.
تفريغ المواد من المطاحن الكروية هو تفريغ ذاتي ، وهو عرضة للإفراط في الطحن.خاصة بالنسبة لمطاحن الكرة الفائضة ، تتدفق موادها تلقائيًا.عندما يكون مستوى المواد أعلى من منفذ التفريغ ، يتم تفريغها تلقائيًا ، وتستهلك الطاقة وتكون عرضة للطحن المفرط.

7. جوانب جودة المنتج
1) بالمقارنة مع المطاحن الكروية ، فإن المطاحن العمودية لديها تجانس أعلى للمنتج ونقاوته.هذا لأنه أثناء تشغيل المطحنة العمودية ، يكون الوقت المطلوب لتصنيف المسحوق النهائي قصيرًا ، مما يؤدي إلى تجنب الإفراط في الطحن.
2) نظرًا لمبدأ عملها الفريد ، فإن المطحنة العمودية لا يوجد لها اتصال مباشر بين المعادن أثناء التشغيل ، مما يؤدي إلى الحد الأدنى من التآكل المعدني والحد الأدنى من التلوث للمواد النهائية.
3) تعديل سرعة الفاصل وسرعة الرياح وضغط أسطوانة الطحن للطحن العمودي مريح للغاية ، مما يحقق ضبطًا مناسبًا لدقة المنتج.يمكن لجهاز اختيار المسحوق المدمج أن يزيل المسحوق الناعم في الوقت المناسب ، ويقلل من ظاهرة الطحن المفرط ، ويضمن تركيبة مستقرة لجزيئات المنتج.مطاحن الكرة عرضة للطحن المفرط ، وتآكل وحدة الحجر الجيري بشكل عام 4-6 جرام لكل طن ، مع مطاحن كروية تصل إلى 500 جرام لكل طن.
4) عند طحن المعادن البيضاء بمطحنة عمودية ، يكون التأثير على بياضها أقل بكثير من تأثير المطحنة الكروية.

8. الأثر البيئي
1) المطحنة العمودية لها صوت ناعم في العمل ، عادة حوالي 80 ديسيبل.لا تتلامس أسطوانة الطحن بشكل مباشر مع قرص الطحن (مجهز بأجهزة لمنع الاتصال المباشر وتجنب التأثير المدمر والاهتزاز الشديد) ، والضوضاء أقل بحوالي 20-25 ديسيبل من طاحونة الكرة.
2) تعتمد المطحنة العمودية ختمًا شاملاً ، ويعمل النظام تحت ضغط سلبي ، مع غبار أقل وبيئة نظيفة.مطحنة الكرة مفتوحة ، وهناك مشكلة الغبار.

9. جوانب التطوير والتطبيق
بدأت تقنية تصنيع عملية الطحن الرأسي في وقت متأخر وكان تطبيق الإنتاج الصناعي في مرحلة الترويج ؛تعد تكنولوجيا تصنيع المطاحن الكروية ناضجة نسبيًا وقد تم استخدامها على نطاق واسع في الإنتاج الصناعي.ولكن في المستقبل ، حيث تصبح تقنية الطحن العمودي أكثر نضجًا ، ستصبح المعدات الصديقة للبيئة أكثر قدرة على المنافسة في السوق.

10. من حيث السعر والقدرة الإنتاجية
شعبية مطاحن الكرة ليست بدون سبب.في معدات إنتاج طحن المسحوق على نطاق واسع ، فإن المطاحن الكروية رخيصة نسبيًا ، مع استثمار صغير لمرة واحدة ، وقدرة إنتاج عالية ، وتطبيق واسع ، وتشغيل بسيط.لا تتمتع المطحنة العمودية بميزة من حيث السعر ، ولكنها مزودة بنظام هيدروليكي ، مما يجعل عمليات الصيانة مريحة وسريعة.
كمعدات طحن فعالة وموفرة للطاقة ، تم تطبيق المطاحن العمودية تدريجياً على العديد من الصناعات مثل طحن الخبث ، وطحن كلنكر الأسمنت ، وإزالة الكبريت من محطات الطاقة ، وطحن خام الفوسفور ، وطحن خام المنغنيز ، وما إلى ذلك بسبب أدائها الممتاز ، لتصبح معدات الطحن المفضلة للحفاظ على الطاقة وتقليل الانبعاثات وحماية البيئة.في ظل المتطلبات البيئية الصارمة المتزايدة اليوم ، أصبحت المطاحن العمودية هي المعدات المفضلة لطحن المواد الخام وطحن الفحم على المستوى الدولي.
