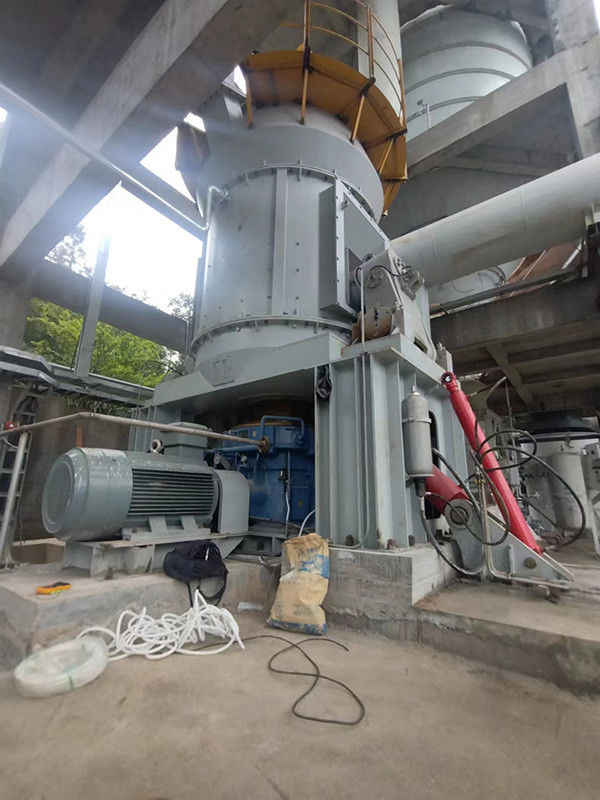

مطحنة الأسمنت VRM العمودية 1 - 45t / H لطحن المواد الخام

مطحنة الأسمنت VRM عالية الكفاءة لطحن المواد الخام

وصف

أيهما أفضل مطحنة الأسطوانة العمودية للأسمنت أم المطحنة الكروية؟

1. مقارنة مخططات الطحن بالكرات والمطحنة العمودية

1.1 مقارنة بين خطط العمليات لطاحونة الكرات والسحق بالطاحونة العمودية

يمكن طحن الحجر الجيري باستخدام طاحونة عمودية أو طاحونة كروية.يأتي الجزء العلوي من المطحنة العمودية مع فاصل.عن طريق تعديل صمام حلقة الهواء ، يمكن تغيير صفاء المنتج ، ويمكن أن يكون حمل طبقة المواد داخل المطحنة موحدًا ومستقرًا.بعد تفريغ المسحوق من الطاحونة ، يدخل إلى مجمع الغبار في كيس النبض مع تدفق هواء مروحة العادم للتجميع ، ثم يدخل صومعة مسحوق الحجر الجيري للتخزين من خلال معدات النقل الأفقية والعمودية ، كما هو موضح في الشكل 4. إذا كان مطحنة الكرة ، بعد تفريغ المسحوق ، يمر أولاً من خلال مكثف مسحوق فعال للفرز.يحتوي مركز المسحوق على دوار يتم تشغيله بواسطة محرك متغير التردد ويدور عموديًا.عن طريق تعديل سرعة الدوار ومعدل تهوية مكثف المسحوق ، يتم ضبط دقة المنتج النهائي.يتم إرسال المواد الخشنة المصنفة مرة أخرى إلى مدخل المطحنة من خلال ناقل لولبي لمزيد من الطحن.يدخل المسحوق بالدقة المطلوبة إلى مجمع الغبار في كيس النبض مع تدفق هواء مروحة العادم للتجميع ، ثم يدخل إلى صومعة مسحوق الحجر الجيري للتخزين من خلال معدات النقل الأفقية والعمودية ، كما هو موضح في الشكل 1.

الشكل 1: مخطط تدفق العملية لنظام طحن مطحنة الكرة

الشكل 2: مخطط تدفق العملية لنظام مسحوق الطحن العمودي

يتألف تدفق العملية الموضح في الشكل 3 من "نظام تجميع الغبار على مرحلتين".العملية معقدة ، وهناك العديد من معدات النظام ، وهناك العديد من نقاط فشل النظام.يتميز النظام بالتشغيل الصعب ، والقيود المتعددة على تخطيط العملية ، والبصمة الكبيرة.على الرغم من عدم الحاجة إلى مجمعات الغبار عالية التركيز ، إلا أن الاستثمار النسبي مهم أيضًا.

إن تدفق العملية الموضح في الشكل 4 هو "نظام تجميع الغبار الأساسي".تتميز بمزايا تدفق العملية البسيط ، وعدد أقل من معدات النظام ، ونقاط فشل أقل للنظام ، وتشغيل مناسب للنظام ، وتخطيط عملية مرن ، وعدم تآكل دافع المروحة الرئيسي للنظام.لكنه يتطلب تكوين مجمع غبار عالي التركيز ، وهو مكلف نسبيًا.

من خلال المقارنة ، يمكن أن نجد أن عملية الطحن العمودي بسيطة ، وتحتل مساحة ومساحة صغيرة.الطحن العمودي نفسه يحتوي على مكثف مسحوق ، ولا يتطلب مركزات مسحوق إضافية ومعدات رفع ، مما ينتج عنه عدد أقل من معدات النظام.يحتوي النظام على عدد قليل من نقاط الخطأ ، والتشغيل المريح ، وتخطيط العملية المرن.العملية بسيطة ، التصميم مضغوط ويمكن ترتيبه في الهواء الطلق.تبلغ مساحة البناء حوالي 70٪ من نظام المطحنة الكروية ، ومساحة البناء حوالي 50-60٪ من نظام طحن مطحنة الكرة.

1.2 مقارنة بين مخططات نظام طحن مطحنة الكرة وطاحونة عمودية

تتم مقارنة نظام طحن المطحنة العمودية من النوع HVM المستخدم في محطة طاقة الوقود الأحفوري مع نظام طحن مطحنة الكرة الأصلية في المصنع.

الجدول 1: مقارنة مخططات نظام تحضير مسحوق الحجر الجيري

من الجدول 1 ، يمكن ملاحظة أن استخدام نظام المطحنة الكروية يكلف ما يقرب من 10٪ استثمارًا أكثر من استخدام نظام الطحن العمودي.ومع ذلك ، فإن جميع المؤشرات الفنية والاقتصادية أقل من تلك الخاصة بنظام مسحوق الطحن العمودي.خاصة بالنسبة لاستهلاك الطاقة لكل وحدة منتج ، فإن نظام الطحن العمودي يكون 30٪ إلى 40٪ أقل من نظام الطحن الكروي.يمكن ملاحظة أن نظام مسحوق الطحن العمودي أفضل بكثير من نظام مسحوق مطحنة الكرة من حيث المؤشرات الفنية والاقتصادية.فيما يتعلق بالمؤشرات الفنية الأخرى ، فإن نظام مسحوق الطحن العمودي هو أيضًا أكثر تقدمًا.

3 ، تحليل الخلاصة

من خلال مقارنة شاملة بين نظام الطحن بالكرات ونظام الطحن العمودي ، يمكن ملاحظة أن مزايا نظام الطحن العمودي على نظام الطحن بالكرات هي:

(1) انخفاض كبير في تكاليف الاستثمار في الإنتاج

يتميز نظام مسحوق الطحن العمودي بتدفق عملية بسيط ، وتصميم مضغوط ، وبصمة صغيرة.المطحنة العمودية نفسها تأتي مع مكثف مسحوق ، دون الحاجة إلى مكثف مسحوق إضافي ومعدات الرفع.يمكن جمع الغبار المحتوي على الغاز من الطاحونة مباشرة عن طريق مجمع الغبار ذي الأكياس عالية التركيز ، وبالتالي فإن العملية بسيطة ، والتخطيط مضغوط ، ويمكن ترتيبه في الهواء الطلق.تبلغ مساحة البناء حوالي 70٪ من نظام طحن الكرة ، ومساحة البناء حوالي 50-60٪ من نظام طحن الكرة.

(2) كفاءة إنتاج عالية والحفاظ على الطاقة وحماية البيئة

تعتمد المطحنة العمودية على مبدأ طحن طبقة المواد لطحن المواد ، مع استهلاك منخفض للطاقة.استهلاك الطاقة لنظام السحق أقل بنسبة 30٪ ~ 40٪ من نظام طحن الطاحونة الكروية.علاوة على ذلك ، مع زيادة رطوبة المواد الخام ، يكون تأثير توفير الطاقة أكثر وضوحًا ، ولا توجد ظاهرة لصق الكرة.لا تحتوي المطحنة العمودية على صوت الصدمة المعدنية لكرات الصلب التي تصطدم ببعضها البعض أو تصطدم بلوحة البطانة في المطحنة الكروية ، وبالتالي فإن الضوضاء منخفضة ، والتي تقل بمقدار 20-25 ديسيبل عن تلك الخاصة بالمطحنة الكروية.بالإضافة إلى ذلك ، فإن المطحنة العمودية تعتمد نظام مغلق بالكامل ، ويعمل النظام تحت ضغط سلبي ، لذلك لا يوجد غبار والبيئة نظيفة.

(3) سهولة التشغيل والصيانة ، وصيانة مريحة

المطحنة العمودية مجهزة بنظام تحكم أوتوماتيكي ، والذي يمكن أن يحقق التحكم عن بعد ويسهل التشغيل ؛من خلال إصلاح أسطوانة الزيت وتقليب ذراع التأرجح ، فإنه من المريح والسريع استبدال غلاف الأسطوانة ولوحة البطانة ، مما يقلل من فقدان وقت تعطل المؤسسة.نظرًا لحقيقة أن مكونات الطحن الرئيسية مصنوعة من مواد مقاومة للتآكل ، فإن التآكل ليس سريعًا مثل مطحنة الكرة.يمكن تحقيق الاستبدال المتكرر لجسم الطحن حتى لو كانت صيانة مكونات الطحن مطلوبة لفترة زمنية قصيرة

(4) جودة المنتج مستقرة والكشف السهل

التركيب الكيميائي للمنتج مستقر وتوزيع حجم الجسيمات منتظم ، وهو أمر مفيد لأداء المنتج اللاحق.تبقى المادة في المطحنة العمودية لمدة 2-3 دقائق فقط ، بينما تستغرق 15-20 دقيقة في المطحنة الكروية.لذلك يمكن قياس التركيب الكيميائي ودقة منتجات المطحنة العمودية وتصحيحها بسرعة.

(5) جسم الطحن له تآكل منخفض ، معدل استخدام مرتفع ، وتآكل منخفض

جسم الطحن له تآكل منخفض ومعدل استخدام مرتفع.نظرًا لعدم وجود اتصال معدني مباشر بين أسطوانة الطحن وقرص الطحن أثناء تشغيل المطحنة العمودية ، يكون التآكل صغيرًا ، واستهلاك المعدن لكل وحدة منتج بشكل عام 5-10 جرام / طن ؛عمر الخدمة للمكونات المقاومة للتآكل حوالي 10000 ساعة.

(6) قدرة تجفيف عالية

تستخدم المطاحن العمودية الهواء الساخن لنقل المواد.عند طحن المواد ذات المحتوى العالي من الرطوبة ، يمكن التحكم في درجة حرارة الهواء الداخل لضمان أن المنتج يلبي محتوى الرطوبة النهائي المطلوب.في المطحنة العمودية ، يمكن تجفيف المواد التي يصل محتوى الرطوبة فيها إلى 20٪.

(7) ضوضاء منخفضة ، غبار أقل ، وبيئة تشغيل نظيفة

في تشغيل المطحنة العمودية ، لا تتصل أسطوانة الطحن وقرص الطحن ببعضهما البعض بشكل مباشر ، ولا يوجد صوت اصطدام معدني لكرات الصلب التي تصطدم ببعضها البعض أو تضرب لوحة البطانة في المطحنة الكروية.لذلك ، تكون الضوضاء منخفضة ، وهي أقل بمقدار 20-25 ديسيبل من ضجيج المطحنة الكروية.بالإضافة إلى ذلك ، تعتمد المطحنة العمودية نظامًا مغلقًا بالكامل ، يعمل تحت ضغط سلبي ، بدون غبار ، والبيئة نظيفة.

المواصفات والمعايير الفنية للمطحنة العمودية للأسمنت
