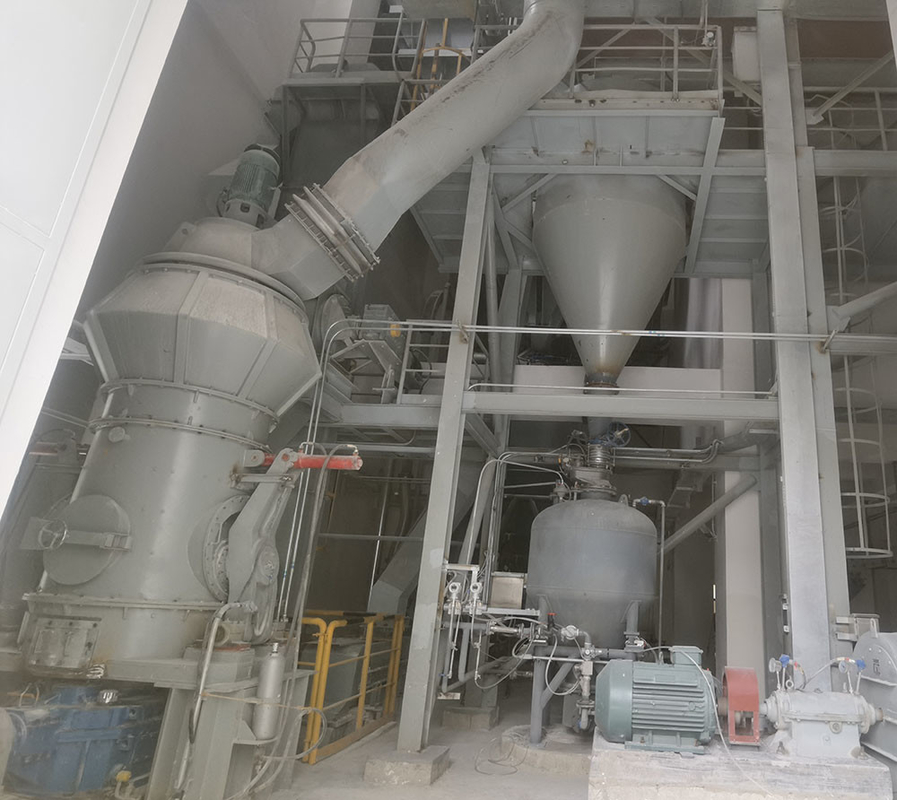

مطحنة توفير الطاقة مطحنة الأسمنت الخام الطاحونة العمودية 30-420 طن / ساعة

30-420 طن / ساعة مطحنة توفير الطاقة مطحنة الأسمنت الخام الطاحونة العمودية

تُستخدم المطحنة العمودية ، المعروفة أيضًا باسم الطاحونة الأسطوانية ، على نطاق واسع في طحن المواد على نطاق واسع ومعالجة الطحن فائقة الدقة في صناعات مثل الكيماويات الأسمنتية والفحم والطاقة.إنها معدات مثالية لصناعة الطحن التي تدمج التكسير ، التجفيف ، الطحن ، التدريج ، والنقل.عند استخدامها لتحضير مسحوق الفحم ، يمكن أن تتوافق دقة المنتج مع معايير الصناعة.

مبدأ العمل:

يدفع المحرك الكهربائي قرص الطحن للدوران من خلال مخفض ، وتسقط المادة في مركز قرص الطحن من منفذ التغذية.في نفس الوقت ، يدخل الهواء الساخن غرفة الطحن من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المادة باتجاه حافة قرص الطحن ويتم سحقها بواسطة أسطوانة الطحن عند المرور عبر الأخدود الدائري على قرص الطحن.يتم نقل المواد المكسرة عن طريق تدفق الهواء عالي السرعة على حافة قرص الطحن ، وتسقط الجزيئات الكبيرة مباشرة على قرص الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والساكن ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على قرص الطحن لإعادة الطحن ، ويتم تفريغ المسحوق الناعم المؤهل مع تدفق الهواء ، قم بالتجميع في جهاز جمع المسحوق ، وهو المنتج.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس بالغاز الساخن لتلبية رطوبة المنتج المطلوبة.

المواصفات والمعايير الفنية للمطحنة العمودية للخام HVM

مزايا
1. التكلفة المنخفضة: النظام بسيط ، التصميم مضغوط ، ومساحة الأرضية حوالي 50٪ من مطحنة الكرة.يمكن ترتيبه في الهواء الطلق لتقليل تكاليف الاستثمار
2. كفاءة عالية: أثناء العمل ، تتلامس أسطوانة الطحن مباشرة مع المواد الموجودة على لوحة الطحن ، مما يؤدي إلى انخفاض استهلاك الطاقة
3. تجفيف قوي: بسبب الاتصال المباشر بين الهواء الساخن والمواد ، فإن سعة التجفيف كبيرة وتوفير الطاقة بشكل أفضل.
4. سهل التشغيل ، جودة المنتج مستقرة ، صيانة مريحة ، وبيئة عمل جيدة

حل
لإنتاج مسحوق خشن ، تحتاج المطحنة العمودية إلى اعتماد هيكل مكثف للمسحوق بمقاومة منخفضة ومقاومة للتآكل ، بدلاً من مكثف مسحوق مع كثافة شفرة كبيرة وهيكل دوار معقد ، مما يؤدي إلى استثمار غير ضروري وزيادة تكاليف الإنتاج والصيانة.في الوقت نفسه ، نظرًا للعدد الكبير من الجزيئات الكبيرة ، يجب تنفيذ المعالجة المضادة للتآكل والتصميم الهيكلي لآلة اختيار المسحوق لتحقيق ناتج اختيار مسحوق معقول واستهلاك للطاقة ؛

لإنتاج مسحوق متناهى الصغر ، يجب أن يركز اختيار المطاحن العمودية على تصميم وتحسين آلة اختيار المسحوق.نظرًا للمقاومة العالية لاختيار المسحوق في هذا الوقت ، من الضروري التحكم بدقة في النعومة مع منع المشكلات أيضًا مثل الجسيمات الخشنة ، والتآكل المفرط للشفرات ، والاهتزاز غير الطبيعي الناتج عن المقاومة الداخلية العالية في المطحنة.لذلك ، بالنسبة للمواد ذات متطلبات دقة المنتجات المختلفة ، من الضروري حساب وتحليل تدفق المواد والغاز في المطحنة العمودية ، خاصة في منطقة تركيز المسحوق ، بناءً على خصائص المواد ، من أجل تحديد هيكل معقول لـ مكثف المسحوق (مثل شكل الدوار وعدد الشفرات وزاويتها ، بالإضافة إلى عدد وزاوية الشفرات الثابتة) ، في نفس الوقت ، يجب اتخاذ التدابير الإضافية اللازمة للتحكم (مثل استخدام مروحة مانعة للتسرب لختم الغاز ، تتحكم بشكل فعال في خشونة الجسيمات الكبيرة).
