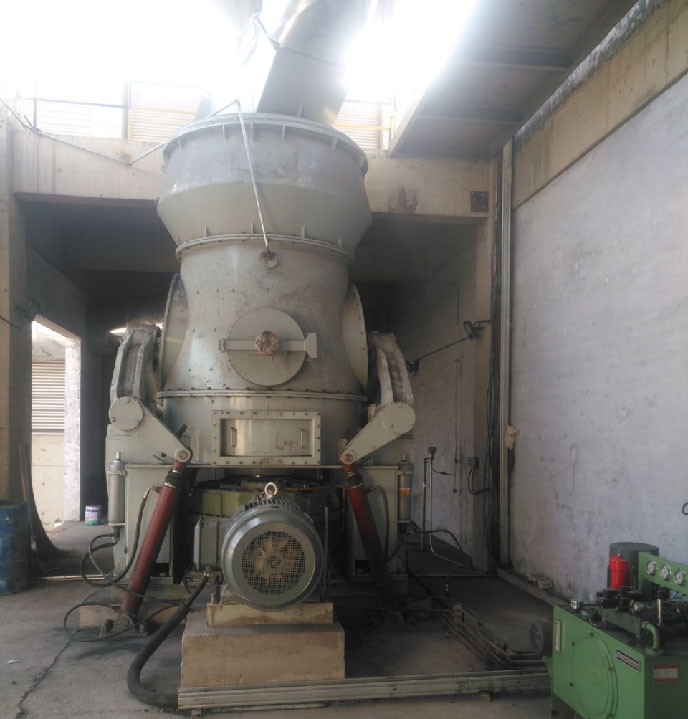

مطحنة الحجر الجيري العمودية ذات الاستهلاك المنخفض للطاقة 45 طن / ساعة

استهلاك منخفض للطاقة 45t / h معدات طحن كربونات الكالسيوم / مطحنة عمودية للحجر الجيري

وصف

تدمج المطحنة العمودية للحجر الجيري التكسير الدقيق ، والتجفيف ، والطحن ، واختيار المسحوق ، والنقل ، دون الحاجة إلى تجفيف إضافي ، واختيار المسحوق ، ومعدات الرفع.يمكن جمع الغبار المحتوي على الغاز من الطحن مباشرة عن طريق مجمع الغبار الكيسي عالي التركيز أو مجمع الغبار الكهربائي ، بتصميم مضغوط ويمكن ترتيبه في الهواء الطلق.تبلغ مساحة البناء حوالي 70٪ من نظام طحن الكرة ، ومساحة البناء حوالي 50-60٪ من نظام طحن الكرة.لذلك ، فإن تدفق العملية البسيط ، والبصمة الصغيرة والمساحة المشغولة تجعل تكلفة البناء منخفضة.

يقود محرك الطاحونة العمودية لوحة الطحن للدوران من خلال مخفض ، بينما يدخل الهواء الساخن الطاحونة العمودية من مدخل الهواء.تسقط المادة في وسط لوحة الطحن من منفذ التفريغ.بسبب قوة الطرد المركزي ، تتحرك المواد من مركز لوحة الطحن إلى حافة لوحة الطحن.عند المرور عبر الأخدود الحلقي على لوحة الطحن ، يتم سحقها بواسطة أسطوانة الطحن ، وتستمر المادة المكسرة في التحرك نحو حافة لوحة الطحن حتى يتم نقلها بعيدًا عن طريق تدفق الهواء عند حلقة الرياح ، والجزيئات الكبيرة من المواد تسقط على لوحة الطحن وتستمر في التكسير.

عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل العلوي ، تحت تأثير دوارات التوجيه ، تسقط المادة الخشنة من دلو المخروط على لوحة الطحن ، ويتم تفريغ المسحوق الناعم من المطحنة مع تدفق الهواء ، الذي تم جمعه بواسطة مجمع الغبار الخاص بالنظام.المسحوق الذي تم جمعه هو المنتج الذي تنتجه المطحنة العمودية.يتم تجفيف المادة أثناء ملامستها للغاز الموجود في الغلاف لتحقيق الجفاف والرطوبة المطلوبين للمنتج.من خلال ضبط زاوية دوارات دليل الفاصل (غير قابلة للتعديل للمطاحن الرأسية الصغيرة) وسرعة دوار الفاصل ، يمكن تحقيق الدقة المطلوبة للمنتج.

مبدأ العمل

يدفع المحرك الكهربائي قرص الطحن للدوران من خلال مخفض ، وتسقط المادة في مركز قرص الطحن من منفذ التغذية.في نفس الوقت ، يدخل الهواء الساخن غرفة الطحن من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المادة باتجاه حافة قرص الطحن ويتم سحقها بواسطة أسطوانة الطحن عند المرور عبر الأخدود الدائري على قرص الطحن.يتم نقل المواد المكسرة عن طريق تدفق الهواء عالي السرعة على حافة قرص الطحن ، وتسقط الجزيئات الكبيرة مباشرة على قرص الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والساكن ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على قرص الطحن لإعادة الطحن ، ويتم تفريغ المسحوق الناعم المؤهل مع تدفق الهواء ، قم بالتجميع في جهاز جمع المسحوق ، وهو المنتج.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس بالغاز الساخن لتلبية رطوبة المنتج المطلوبة.

معلومات تقنية

رد: المعطيات مبنية على مادة محشدة 3-4

مؤشر سندات الحجر الجيري 13kwh / t

مزايا المنتج:
1. أكثر وضوحا تأثير توفير الطاقة
نظرًا لمفهومها المتقدم ، وعملية بسيطة ، وقدرة تركيب صغيرة ، يمكن للمطحنة العمودية لإزالة الكبريت من الحجر الجيري توفير 45٪ إلى 60٪ من الكهرباء عند طحن الحجر الجيري متناهي الصغر مقارنة بأنظمة طحن الأنبوب التقليدية.
2. كفاءة طحن عالية
عن طريق زيادة الضغط الهيدروليكي ، يمكن زيادة قوة الطحن ، وبالتالي زيادة الإنتاج وتحسين كفاءة الطحن.في الوقت نفسه ، يوجد أيضًا جهاز محدد يقوم فقط بطحن المواد لمنع التلامس العرضي بين أسطوانة الطحن وحلقة الطحن من التسبب في اهتزاز المعدات أو حتى التآكل.
3. المعدات صديقة للبيئة ، مع ضوضاء منخفضة ، وأقل غبار ، وبيئة تشغيل نظيفة

في تشغيل المطحنة العمودية ، لا تتلامس أسطوانة الطحن وقرص الطحن مع بعضهما البعض بشكل مباشر ، ولا يوجد صوت اصطدام معدني لكرات الصلب التي تصطدم ببعضها البعض أو تصطدم بلوحة البطانة في المطحنة الكروية.لذلك ، تكون الضوضاء منخفضة ، وهي أقل بمقدار 20-25 ديسيبل من ضجيج المطحنة الكروية.بالإضافة إلى ذلك ، تعتمد المطحنة العمودية نظامًا مغلقًا بالكامل ، يعمل تحت ضغط سلبي ، بدون غبار ، والبيئة نظيفة.

الحالة الهندسية:
حالة العميل
طلبت باكستان * * Group Company ، وهي شركة تعدين ، مجموعتين من معدات الطحن العمودية لإزالة الكبريت من الحجر الجيري من شركتنا.

ملاحظات العملاء
المطحنة العمودية لإزالة الكبريت من الحجر الجيري التي اشترتها الشركة من Hengcheng لا تضمن الجودة فحسب ، بل تتميز أيضًا بإنتاج مستقر بشكل خاص.لقد تم تحسين القدرة الإنتاجية للشركة بشكل كبير ، وتم استخدامها للتو ، مما أدى إلى تحقيق أرباح صافية تقارب 50 دولارًا للشركة.
