تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD24 / H PCD26 / H PCD28 / H PCD30 / H
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 60 يوما
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5 مجموعات / شهر
اسم: |
مضخة بن نظام نقل الضغط |
يكتب: |
نظام النقل الهوائي |
الصناعات المعمول بها: |
مصنع التصنيع والطاقة والتعدين |
مادة: |
الكربون الصلب |
المكونات الأساسية: |
وعاء الضغط ، المحرك ، المضخة ، PLC |
توفير خدمة ما بعد البيع: |
المهندسين المتاحة لخدمة الآلات في الخارج |
مبدأ العمل: |
التحكم الآلي PLC |
البعد (L * W * H): |
وفقًا لنماذج محددة |
ميزة المواد: |
مقاوم للحرائق |
طلب: |
نظام نقل |
اسم: |
مضخة بن نظام نقل الضغط |
يكتب: |
نظام النقل الهوائي |
الصناعات المعمول بها: |
مصنع التصنيع والطاقة والتعدين |
مادة: |
الكربون الصلب |
المكونات الأساسية: |
وعاء الضغط ، المحرك ، المضخة ، PLC |
توفير خدمة ما بعد البيع: |
المهندسين المتاحة لخدمة الآلات في الخارج |
مبدأ العمل: |
التحكم الآلي PLC |
البعد (L * W * H): |
وفقًا لنماذج محددة |
ميزة المواد: |
مقاوم للحرائق |
طلب: |
نظام نقل |

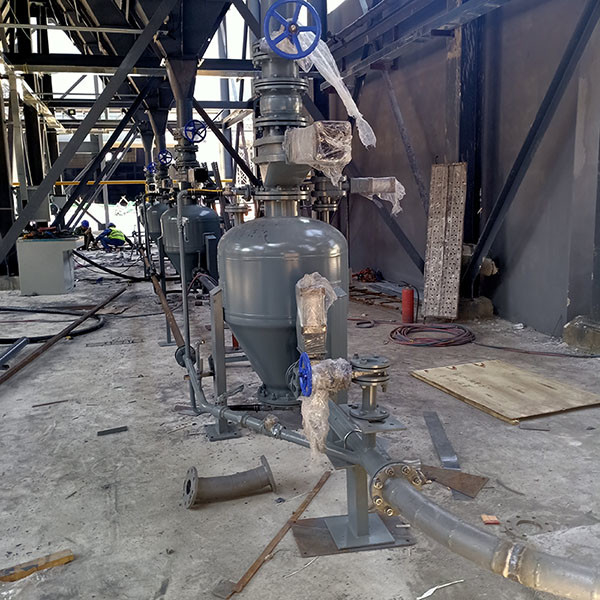

انخفاض استهلاك الطاقة كثيفة الطور الضغط الإيجابي نظام النقل بن مضخة
وصف
مضخة النقل الهوائية من نوع الصندوق عبارة عن جهاز نقل هوائي ذو ضغط ديناميكي كثيف نسبيًا لنقل مواد المسحوق تحت ضغط عالٍ في معدات النقل الهوائية.تنتمي إلى أجهزة النقل الهوائية الموفرة للطاقة والصديقة للبيئة ، فهي تستخدم على نطاق واسع في صناعات مثل الهندسة الكيميائية ، والكهرباء ، والأسمنت ، والمعادن ، والطاقة الحرارية ، وما إلى ذلك في الصين.
مضخة المستودع عبارة عن حاوية يمكنها تحمل ضغط ودرجة حرارة معينة.الطرف العلوي عبارة عن صمام تغذية هوائي ، والجزء الداخلي عبارة عن خط أنابيب تصريف علوي أو سفلي أو متوسط ، متصل بصمام التفريغ الهوائي وخط أنابيب النقل.يوجد أسفل الأنبوب الصاعد لوح تمييع.يتم التحكم في كل من صمام التغذية الهوائي ، وصمام التفريغ الهوائي ، وصمام السحب ، وصمام الهواء الثانوي بواسطة صمامات اتجاهية كهرومغناطيسية تعمل بالهواء المضغوط.إن عملية النقل الهوائي لمضخة الصومعة هي عملية نقل متقطعة ، وسير العمل بأكمله كما يلي:
1. مرحلة التغذية.افتح صمام التغذية وصمام العادم ، وستبدأ المادة في الدخول إلى مضخة الحاوية تحت الضغط العادي.بعد أن يرسل مقياس المستوى إشارة تشير إلى أن السلة ممتلئة ، توقف عن التغذية ؛
2. مرحلة التميع المضغوط.أغلق صمامات التغذية والعادم وافتح صمام هواء السحب وقم بزيادة الضغط داخل الخزان ؛
3. مرحلة النقل.عندما يتم الوصول إلى الضغط المحدد ، افتح صمام هواء التوصيل وصمام التفريغ مرة أخرى لبدء تسليم المواد ؛بعد اكتمال النقل داخل مضخة المستودع ، تقل مقاومة خط الأنابيب ، ويقل ضغط مضخة المستودع.عندما تصل إلى ضغط الحد الأدنى ، تنتهي حالة نقل المواد.
4. مرحلة التطهير.بعد أن يعرض مفتاح الضغط أو مقياس المستوى أو مرحل الوقت نهاية النقل ، أغلق صمام الهواء عالي الضغط وصمام التفريغ وافتح صمام التطهير الثانوي واستخدم كل الهواء المضغوط لتنظيف المواد المتبقية في خط الأنابيب.في هذا الوقت ، لا توجد مواد متبقية في مضخة المستودع ، وتنخفض المواد المتبقية في خط الأنابيب تدريجيًا حتى تصبح في حالة تدفق الهواء.يتم إغلاق صمام السحب وصمام التفريغ وصمام الهواء الثانوي لإكمال دورة واحدة.
جدول معلمات مضخة نقل هوائي سعة كبيرة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / ح | PCD26 / ح | PCD28 / ح | PCD30 / ح | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80 ~ 130 | 200 | 20 |
| الرماد المتطاير | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | 130 ~ 200 | 200 | 20 | |
| أسمنت / وجبة خام | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
جدول معلمات مضخة نقل هوائي لمسافات طويلة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / لتر | PCD26 / لتر | PCD28 / لتر | PCD30 / لتر | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| الرماد المتطاير | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70 ~ 100 | 1000 | 25 | |
| أسمنت / وجبة خام | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90 ~ 120 | 1000 | 25 |
|
جدول معلمات مضخة نقل هوائي الشبكة التقليدية
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD18 / ن | PCD20 / ن | PCD20 / ن | إشارة نقل المسافة | |
| تخصيص | 5.0 ~ 6.7m3 | 7.0 ~ 10.0 م 3 | 10.0 ~ 15.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| الرماد المتطاير | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 20 ~ 35 | 26 ~ 51 | 38 ~ 75 | 500 | 30 | |
| أسمنت / وجبة خام | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28 ~ 50 | 40 ~ 75 | 55 ~ 115 | 500 | 30 |
|
جدول المعلمات لمضخة النقل الهوائية الصغيرة الحجم
| مادة | الكثافة الظاهرية (t / m3) | نموذج | PCD08 / م | PCD10 / م | PCD12 / م | PCD14 / م | إشارة نقل المسافة | |
| تخصيص | 0.2 ~ 0.5 م 3 | 0.6 ~ 1.6 م 3 | 1.5 ~ 2.5 م 3 | 2.5 ~ 5.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد المتطاير | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| أسمنت / وجبة خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
فيما يتعلق بالنقل الهوائي المتقطع بالضغط الإيجابي ، كانت الشركة ملتزمة دائمًا بالبحث النظري وخبرة الممارسة الهندسية لأنظمة النقل الهوائية ، مع التركيز على اختراق التقنيات الرئيسية للمسافات الطويلة ، والإنتاج العالي ، وانخفاض استهلاك الطاقة ، و تآكل منخفض في عملية النقل الهوائية.المنتج الأساسي هو مضخة صومعة النقل الهوائية ذات الضغط الإيجابي ذات الضغط الإيجابي من نوع PCD ، مع توفير خدمات فنية وتصميم هندسي منتظم وموحد ومكرر.لتلبية احتياجات العملاء المختلفين ، نقوم بإنشاء أفضل خطة تصميم بناءً على معايير مثل خصائص المواد ، ومسافة النقل ، وسعة النقل ، واستقبال سعة المستودع ، وسعة إزالة الغبار ، والظروف الجغرافية.يتم تصنيع كل جهاز من خلال فحص مؤهل ، ولكل نظام نقل هوائي ميزات التصميم الخاصة به ، مما يسمح للعملاء بتجربة الإدارة الذكية والفوائد الاقتصادية التي توفرها منتجات التكنولوجيا المتقدمة.
في الوقت الحاضر ، أطول مسافة نقل أفقية لدينا هي 2200m والارتفاع 30m ؛قدرة النقل القصوى لوحدة واحدة 300 طن / ساعة ؛استهلاك طاقة النقل أقل من 3.8kWh / t · km ، وعمر خدمة خط الأنابيب المستقيم أكثر من 10 سنوات ، وعمر خدمة الكوع أكثر من 3 سنوات.نقوم بتطوير أفضل تصميم هندسي وخطة اختيار المعدات بناءً على متطلبات العملاء والمعايير مثل مواصفات مواد المسحوق والأداء ومسافة النقل وحجم النقل والظروف الجغرافية التي يوفرها العميل ، مثل حساب حجم الهواء ونسبة خط الأنابيب ومعالجة تجميع الغبار في مستودع الاستلام وخطة ما بعد البيع.
الميزات الرئيسية للمنتج
① قدرة نقل كبيرة: ＞ 300t / h ؛
② مسافة طويلة: ＞ 2000 م ؛
③ استهلاك منخفض للطاقة: ＜ 3.8 كيلو واط ساعة / طن · كم ؛
④ انخفاض البلى: عمر خط الأنابيب> 10 سنوات ؛
⑤ سرعة منخفضة: السرعة الأولية 6-10 م / ث ؛
نسبة خلط عالية: ＞ 30 كجم / كجم ؛
تخطيط عملية مرن وخالي من الغبار ومعدل تشغيل مرتفع واستثمار أقل مقارنة بالنقل الميكانيكي وتكاليف صيانة أقل
منطقة التطبيق
تم استخدام معدات وأنظمة النقل الهوائية PCD على نطاق واسع في صناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن.تشمل مواد النقل الأسمنت ، والمواد الخام ، والرماد المتطاير ، والجير المطفأ ، وخبث كربيد الكالسيوم الجاف ، ومسحوق الخبث ، ومسحوق الخبث الفولاذي ، ومسحوق الفحم ، ومسحوق أكسيد الألومنيوم ، ومسحوق البوكسيت ، ومسحوق الفوسفور ، ومسحوق البيروفيلايت ، ومسحوق السيليكون العضوي.
