تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD24 / H PCD26 / H PCD28 / H PCD30 / H
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 60 يوما
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
القدرة على العرض: 5 مجموعات / شهر
اسم: |
مضخة نقل هوائية 2000m بن مضخة |
يكتب: |
نظام النقل الهوائي |
الصناعات المعمول بها: |
مصنع التصنيع والطاقة والتعدين |
مادة: |
الكربون الصلب |
ميزة المواد: |
مقاوم للحرائق |
توفير خدمة ما بعد البيع: |
المهندسين المتاحة لخدمة الآلات في الخارج |
لون: |
طلب Cutomer |
البعد (L * W * H): |
وفقًا لنماذج محددة |
قوة: |
حسب الطلب |
طلب: |
نظام نقل |
اسم: |
مضخة نقل هوائية 2000m بن مضخة |
يكتب: |
نظام النقل الهوائي |
الصناعات المعمول بها: |
مصنع التصنيع والطاقة والتعدين |
مادة: |
الكربون الصلب |
ميزة المواد: |
مقاوم للحرائق |
توفير خدمة ما بعد البيع: |
المهندسين المتاحة لخدمة الآلات في الخارج |
لون: |
طلب Cutomer |
البعد (L * W * H): |
وفقًا لنماذج محددة |
قوة: |
حسب الطلب |
طلب: |
نظام نقل |

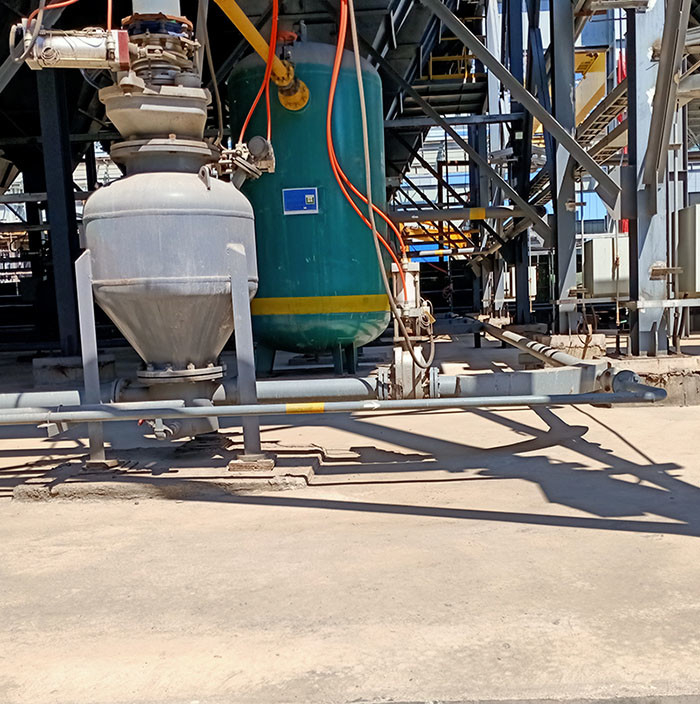

مضخة نقل هوائية 2000m بن مضخة PLC التحكم سميكة المرحلة معدات نقل بن مضخة
وصف
تصميم نظام النقل الهوائي هو عملية تطوير الحل الذي يستخدم تدفق الهواء لنقل المسحوق أو الجسيمات أو الصفائح الرقيقة عبر خطوط الأنابيب بناءً على مجموعة من المتطلبات التشغيلية.يحتوي تصميم أنظمة النقل الهوائية على العديد من التعقيدات ويتطلب تقنية احترافية متقدمة.يأتي هذا التعقيد من أنواع مختلفة من مواد المسحوق والجسيمات ، فضلاً عن التغييرات الكبيرة في ظروف التشغيل المطبقة على طريقة النقل هذه.طريقة تم التحقق من صحتها لتطوير حلول لتصميم نظام النقل الهوائي.يعتمد على الممارسات الصناعية الجيدة وخبرتنا الواسعة من الهندسة الكيميائية إلى معالجة الأغذية والمستحضرات الصيدلانية.
ما سبب أهمية تصميم أنظمة النقل الهوائية؟
يمكن أن يؤدي نظام النقل الهوائي المصمم بشكل غير صحيح إلى العديد من المشكلات التشغيلية الرئيسية ، مما يقلل بشكل خطير من أدائه وإمكانية صيانته.بالإضافة إلى ذلك ، قد يكون تشخيص الأخطاء وتشخيصها صعبًا وقد يتطلب الكثير من الوقت والجهد.قد تؤثر العديد من هذه المشكلات على الأداء العام لمصنع المعالجة المضمن في النظام.وذلك لأن النقل الهوائي يلعب دورًا مركزيًا في مصنع المعالجة.يتم استخدامها لنقل المواد السائبة من مكان إلى آخر لشكل من أشكال المعالجة.أي انخفاض في أداء النقل سيؤثر بشكل كبير على ناتج مصنع المعالجة.
غالبًا ما يكون تصحيح المشكلات أثناء تشغيل أنظمة النقل الهوائية عملية معقدة ومكلفة.يتطلب العمل العلاجي عادةً تخطيطًا تفصيليًا وتنفيذًا ماهرًا لتقليل وقت التوقف عن العمل في مصنع المعالجة.
هناك عدة أنواع من المشكلات التشغيلية الرئيسية التي قد تنشأ عن سوء تصميم نظام النقل الهوائي.
1. التراكم والانسداد: يمكن أن يؤدي تراكم وتراكم المسحوق أو الجسيمات إلى انسداد في نظام النقل الهوائي.قد تؤدي هذه الرواسب إلى زيادة استخدام الطاقة أو تقليل قدرة النقل.
2. تقييد قدرة النقل: تخطيط خط الأنابيب غير المناسب والعقبات الناتجة عن سوء تكامل المكونات داخل خط الأنابيب يمكن أن تقلل من قدرة النقل الهوائية.بالإضافة إلى ذلك ، إذا تم استخدام سرعة الهواء المفرطة للنقل في خط الأنابيب ، فقد يؤدي ذلك إلى تقليل قدرة النقل الهوائي (هذا التأثير ليس بديهيًا).
3. تآكل الكوع: بالنسبة للمسحوق الصلب أو المواد الحبيبية ، فإن سرعة النقل الزائدة يمكن أن تزيد من تآكل الكوع والكنس على طول خط الأنابيب.قد يؤدي ذلك إلى زيادة متطلبات الصيانة وزيادة وقت التوقف عن العمل ، حيث ستتطلب هذه الأجزاء مزيدًا من الاستبدال المتكرر.
4. احتكاك الجسيمات: سرعة نقل بعض المساحيق أو المواد الحبيبية سريعة جدًا ، مما قد يتسبب في تكسير الجسيمات أو تكسيرها إلى جزيئات أصغر.الجسيمات الدقيقة عبارة عن غبار ناتج عن هذه الجسيمات الصغيرة التي تتحرك بسرعة عالية جدًا وتتكسر باستمرار من خلال الاتصال بالسطح الداخلي الخشن لنظام النقل.قد يتسبب ذلك في أضرار جسيمة لنقل المواد السائبة وقد يؤثر بشكل خطير على جودة الإخراج.
جدول معلمات مضخة نقل هوائي سعة كبيرة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / ح | PCD26 / ح | PCD28 / ح | PCD30 / ح | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80 ~ 130 | 200 | 20 |
| الرماد المتطاير | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | 130 ~ 200 | 200 | 20 | |
| أسمنت / وجبة خام | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
جدول معلمات مضخة نقل هوائي لمسافات طويلة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / لتر | PCD26 / لتر | PCD28 / لتر | PCD30 / لتر | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| الرماد المتطاير | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70 ~ 100 | 1000 | 25 | |
| أسمنت / وجبة خام | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90 ~ 120 | 1000 | 25 |
|
جدول معلمات مضخة نقل هوائي الشبكة التقليدية
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD18 / ن | PCD20 / ن | PCD20 / ن | إشارة نقل المسافة | |
| تخصيص | 5.0 ~ 6.7m3 | 7.0 ~ 10.0 م 3 | 10.0 ~ 15.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| الرماد المتطاير | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 20 ~ 35 | 26 ~ 51 | 38 ~ 75 | 500 | 30 | |
| أسمنت / وجبة خام | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28 ~ 50 | 40 ~ 75 | 55 ~ 115 | 500 | 30 |
|
جدول المعلمات لمضخة النقل الهوائية الصغيرة الحجم
| مادة | الكثافة الظاهرية (t / m3) | نموذج | PCD08 / م | PCD10 / م | PCD12 / م | PCD14 / م | إشارة نقل المسافة | |
| تخصيص | 0.2 ~ 0.5 م 3 | 0.6 ~ 1.6 م 3 | 1.5 ~ 2.5 م 3 | 2.5 ~ 5.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد المتطاير | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| أسمنت / وجبة خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
الميزات الرئيسية للمنتج
① قدرة نقل كبيرة: ＞ 300t / h ؛
② مسافة طويلة: ＞ 2000 م ؛
③ استهلاك منخفض للطاقة: ＜ 3.8 كيلو واط ساعة / طن · كم ؛
④ انخفاض البلى: عمر خط الأنابيب> 10 سنوات ؛
⑤ سرعة منخفضة: السرعة الأولية 6-10 م / ث ؛
نسبة خلط عالية: ＞ 30 كجم / كجم ؛
تخطيط عملية مرن وخالي من الغبار ومعدل تشغيل مرتفع واستثمار أقل مقارنة بالنقل الميكانيكي وتكاليف صيانة أقل
منطقة التطبيق
تم استخدام معدات وأنظمة النقل الهوائية PCD على نطاق واسع في صناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن.تشمل مواد النقل الأسمنت ، والمواد الخام ، والرماد المتطاير ، والجير المطفأ ، وخبث كربيد الكالسيوم الجاف ، ومسحوق الخبث ، ومسحوق الخبث الفولاذي ، ومسحوق الفحم ، ومسحوق أكسيد الألومنيوم ، ومسحوق البوكسيت ، ومسحوق الفوسفات ، ومسحوق البيروفيلايت ، ومسحوق السيليكون العضوي.
