معدات مضخة صوامع الرماد الهوائية تنقل مواصفات متعددة

مواصفات متعددة مصممة خصيصًا لمضخة صوامع الرماد بالهواء المضغوط

وصف

مبدأ عمل نظام مضخة الصومعة هو نقل هوائي منخفض السرعة كثيف الطور ، والذي ينقل المواد بسرعة أقل من سرعة التعليق.بهذه السرعة ، على عكس نقل المواد الفردية ، لا تحتاج المادة إلى أن تختلط تمامًا مع وسيط النقل ؛تتحرك المادة على طول خط الأنابيب في حالة كثبان رملية مستمرة مثل أو بالتناوب بين سدادات الهواء والمواد.إلى حد ما ، تسمح طريقة النقل هذه بأن تكون سرعة نقل المواد أقل بكثير من سرعة التعليق ، وبالتالي تجنب المشاكل التقليدية التي تسببها سرعة المواد العالية في النقل الهوائي التقليدي.

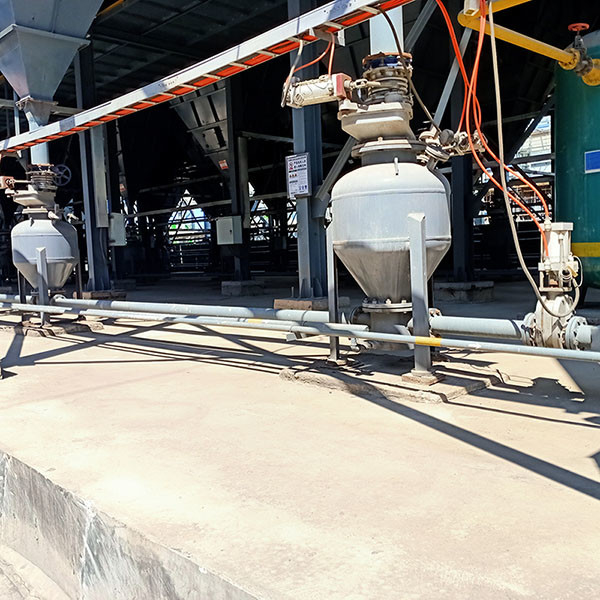

مضخة الصومعة مزودة بصمام مقبب محكم الضغط يمكن غلقه من خلال عمود مادة ثابت.تعتمد مضخة الحاوية على أنبوب تفريغ سفلي ، ويتم تثبيت نظام التحكم بالغاز على قاعدة التثبيت لمضخة الحاوية الأولى في وحدة نظام نقل مضخة الحاوية.يتم توصيل نقاط التغذية المتعددة في سلسلة لتشكيل خط أنابيب نقل ، ويتم تغذية مجموعة مضخات الصومعة بالكامل بشكل متزامن.ستعمل الإشارة الصادرة من واحد أو أكثر من عدادات مستوى قادوس الرماد على تنشيط نظام مضخة الصومعة لبدء دورة النقل.

جدول معلمات مضخة نقل هوائي سعة كبيرة


جدول معلمات مضخة نقل هوائي لمسافات طويلة

جدول معلمات مضخة نقل هوائي الشبكة التقليدية

جدول المعلمات لمضخة النقل الهوائية الصغيرة الحجم

يعتمد نظام مضخة صومعة النقل الهوائية ذات الضغط الإيجابي من نوع PCD على صمام قبة كصمام تغذية.في غضون وقت التغذية المحدد ، يفتح الصمام المقبب ويتم شحن خزان الضغط.بمجرد امتلاء المادة ، يتم إغلاق الصمام القبة وختمه ؛يدخل وسيط النقل إلى خزان الضغط ، عادةً باستخدام الهواء المضغوط.المقاومة المؤقتة التي تسببها المادة ستنقل المواد إلى الصومعة المستهدفة.أثناء نقل المواد على طول خط الأنابيب ، ينخفض ​​ضغط الهواء تدريجياً.عندما تصل المادة إلى الصومعة المستهدفة ، ينخفض ​​ضغط الهواء إلى ما يقرب من الضغط الجوي ، والذي سيتم اكتشافه بواسطة نظام التحكم.ثم يتوقف خزان الضغط عن التغذية ، ويفتح الصمام المقبب ، ويتم تغذية خزان الضغط مرة أخرى.

إذا توقفت مضخة الخزان عن الدوران المستمر ، فسيظل الصمام المقبب مغلقًا ولن يكون هناك أي مادة في وعاء الضغط.

يمكن تحقيق التشغيل التلقائي للنظام بأكمله من خلال أجهزة التحكم في مستوى المواد لصومعة التغذية والصومعة المستهدفة.يجب أن يضمن التحكم في مستوى المواد أن صومعة الاستقبال في حالة كاملة أو تلبي المتطلبات الأخرى.بصفته الجزء الكهربائي الرئيسي ، يمكن أن يغير التحكم في مستوى المواد دورة النقل عن طريق فتح الوظيفة الاتجاهية لصمام التحويل ، ونقل المواد إلى أي حاوية مستهدفة مرغوبة.

الميزات الرئيسية للمنتج

① قدرة نقل كبيرة: ＞ 300t / h ؛

② مسافة طويلة: ＞ 2000 م ؛

③ استهلاك منخفض للطاقة: ＜ 3.8 كيلو واط ساعة / طن · كم ؛

④ انخفاض البلى: عمر خط الأنابيب> 10 سنوات ؛

⑤ سرعة منخفضة: السرعة الأولية 6-10 م / ث ؛

نسبة خلط عالية: ＞ 30 كجم / كجم ؛

تخطيط عملية مرن وخالي من الغبار ومعدل تشغيل مرتفع واستثمار أقل مقارنة بالنقل الميكانيكي وتكاليف صيانة أقل

منطقة التطبيق

تم استخدام معدات وأنظمة النقل الهوائية PCD على نطاق واسع في صناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن.تشمل مواد النقل الأسمنت ، والمواد الخام ، والرماد المتطاير ، والجير المطفأ ، وخبث كربيد الكالسيوم الجاف ، ومسحوق الخبث ، ومسحوق الخبث الفولاذي ، ومسحوق الفحم ، ومسحوق أكسيد الألومنيوم ، ومسحوق البوكسيت ، ومسحوق الفوسفات ، ومسحوق البيروفيلايت ، ومسحوق السيليكون العضوي.
