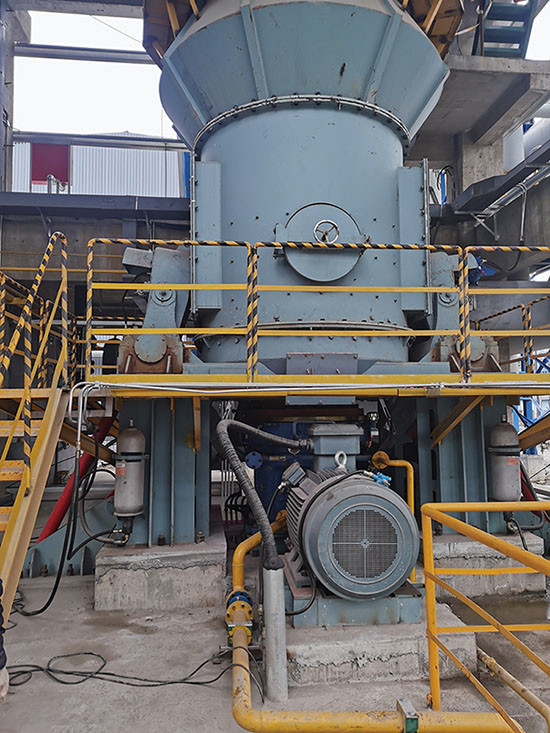

مطحنة الخام العمودية من سلسلة HVM في مصنع الأسمنت قابلة للتخصيص

أفضل مورد عمودي مطحنة الخام آلة طحن مطحنة الأسطوانة العمودية للأسمنت

HVM Series 80-730t / h مطحنة عمودية للوجبات الخام / معدات طحن الوجبات الخام لمصنع مطحنة الخام

تتكون المطحنة العمودية للمواد الخام بشكل أساسي من آلة اختيار المسحوق ، وجهاز أسطوانة الطحن ، وجهاز قرص الطحن ، وجهاز الضغط ، والمخفض ، والمحرك الكهربائي ، والقشرة ، وأجزاء أخرى.الفاصل هو جهاز اختيار مسحوق فعال وموفر للطاقة.أسطوانة الطحن عبارة عن مكون يستخدم لسحق المواد.قرص الطحن مثبت على عمود الإخراج للمخفض وهو المكان الذي تقوم فيه أسطوانة الطحن بضغط المواد.جهاز الضغط هو أحد المكونات التي توفر ضغط الطحن لأسطوانة الطحن ، مما يوفر ضغطًا كافيًا لسحق المواد.

مبدأ العمل:

يقوم المحرك الكهربائي بتوجيه قرص الطحن للدوران من خلال مخفض ، وتسقط المادة في مركز قرص الطحن من منفذ التغذية.في نفس الوقت ، يدخل الهواء الساخن غرفة الطحن من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المادة باتجاه حافة قرص الطحن ويتم سحقها بواسطة أسطوانة الطحن عند المرور عبر الأخدود الدائري على قرص الطحن.يتم نقل المواد المكسرة عن طريق تدفق الهواء عالي السرعة على حافة قرص الطحن ، وتسقط الجزيئات الكبيرة مباشرة على قرص الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والساكن ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على قرص الطحن لإعادة الطحن ، ويتم تفريغ المسحوق الناعم المؤهل مع تدفق الهواء ، قم بالتجميع في جهاز جمع المسحوق ، وهو المنتج.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس بالغاز الساخن لتلبية رطوبة المنتج المطلوبة.

المواصفات والمعايير الفنية للمطحنة العمودية للخام HVM

المزايا التقنية:

تكلفة تشغيل منخفضة للمطحنة العمودية للمواد الخام
(1) انخفاض استهلاك الطاقة: يؤدي استخدام بكرات الطحن لسحق المواد وطحنها مباشرة على قرص طحن إلى انخفاض استهلاك الطاقة ، مما يوفر 30٪ إلى 40٪ من الطاقة مقارنة بأنظمة طحن الكرة.
(2) تآكل أقل: نظرًا لحقيقة أن أسطوانة الطحن لا تتلامس بشكل مباشر مع قرص الطحن أثناء العمل ، وأن أسطوانة الطحن ولوحة البطانة مصنوعة من مواد عالية الجودة ، فإن عمر الخدمة طويل والتآكل الحد الأدنى.

كفاءة طحن عالية
عن طريق زيادة الضغط الهيدروليكي ، يمكن زيادة قوة الطحن ، وبالتالي زيادة الإنتاج وتحسين كفاءة الطحن ؛في الوقت نفسه ، يوجد أيضًا جهاز محدد يقوم فقط بطحن المواد لمنع التلامس العرضي بين أسطوانة الطحن وحلقة الطحن من التسبب في اهتزاز المعدات أو حتى التآكل.

صيانة مريحة
ببساطة اقلب ذراع التأرجح واستبدل غلاف الأسطوانة ولوحة البطانة ، وهي مريحة وسريعة.في الوقت نفسه ، يقلل من خسائر وقت التوقف عن العمل ويوفر تكاليف العمالة.

فيما يتعلق بأنظمة الطحن ، قمنا بتطوير تقنيات طحن مستهدفة وناضجة وموثوقة وآمنة وفعالة ومعدات داعمة تستهدف الخصائص الفيزيائية والكيميائية المختلفة لأنواع مختلفة من المواد في مختلف الصناعات ، مثل الرطوبة وقابلية الطحن ونعومة المنتج والسلامة .المعدات الأساسية هي الطحن الرأسي HVM ، الذي يعالج المواد من الرطوبة العالية إلى الجافة ، من الصعب للغاية للطحن إلى السهل الطحن ، وتتراوح دقة المنتجات من الخشنة إلى الدقيقة ، وتغطي مجموعة واسعة من المجالات ، وهناك أنواع مختلفة من المواد المجهزة.توفير مجموعة كاملة من خطط العملية العلمية والمعقولة واختيار المعدات لنظام مسحوق آلة الطحن العمودي ، وتقديم حلول معالجة المسحوق المتكاملة.

مقدمة المخطط
يمكن للمطحنة العمودية HVM أن تنتج كلاً من المسحوق الخشن والمسحوق متناهية الصغر ، ويمكنها إنتاج مواد ذات متطلبات صفاء مختلفة للمنتج ، تتراوح من مسحوق خشن 2-5 مم (مثل الصخر الزيتي ، والمواد الخام لصناعة الطوب في صناعة مواد الجدار الجديدة ، وصنع الرمل في صناعة البناء ، وما إلى ذلك) إلى مسحوق متناهية الصغر 15 ميكرون بمعدل مرور 97 ٪ (مثل مسحوق الكالسيوم الثقيل في صناعة الورق ومسحوق الكربون النشط في الصناعة الكيميائية).يتميز تعديل دقة المنتج بتعسف قوي وقدرة على التكيف على نطاق واسع.

حل
لإنتاج مسحوق خشن ، تحتاج المطحنة العمودية إلى اعتماد هيكل مكثف للمسحوق بمقاومة منخفضة ومقاومة للتآكل ، بدلاً من مكثف مسحوق مع كثافة شفرة كبيرة وهيكل دوار معقد ، مما يؤدي إلى استثمار غير ضروري وزيادة تكاليف الإنتاج والصيانة.في الوقت نفسه ، نظرًا للعدد الكبير من الجزيئات الكبيرة ، يجب تنفيذ المعالجة المضادة للتآكل والتصميم الهيكلي لآلة اختيار المسحوق لتحقيق ناتج اختيار مسحوق معقول واستهلاك للطاقة ؛

لإنتاج مسحوق متناهي الصغر ، يجب أن يركز اختيار المطاحن العمودية على تصميم وتحسين آلة اختيار المسحوق.نظرًا للمقاومة العالية لاختيار المسحوق في هذا الوقت ، من الضروري التحكم بدقة في النعومة مع منع المشكلات أيضًا مثل الجسيمات الخشنة ، والتآكل المفرط للشفرات ، والاهتزاز غير الطبيعي الناجم عن المقاومة الداخلية العالية في المطحنة.لذلك ، بالنسبة للمواد ذات متطلبات دقة المنتج المختلفة ، من الضروري حساب وتحليل تدفق المواد والغاز في المطحنة العمودية ، خاصة في منطقة تركيز المسحوق ، بناءً على خصائص المواد ، من أجل تحديد هيكل معقول لـ مكثف المسحوق (مثل شكل الدوار وعدد الشفرات وزاويتها ، بالإضافة إلى عدد وزاوية الشفرات الثابتة) ، في نفس الوقت ، يجب اتخاذ التدابير الإضافية اللازمة للتحكم (مثل استخدام مروحة مانعة للتسرب لختم الغاز ، تتحكم بشكل فعال في خشونة الجسيمات الكبيرة).
