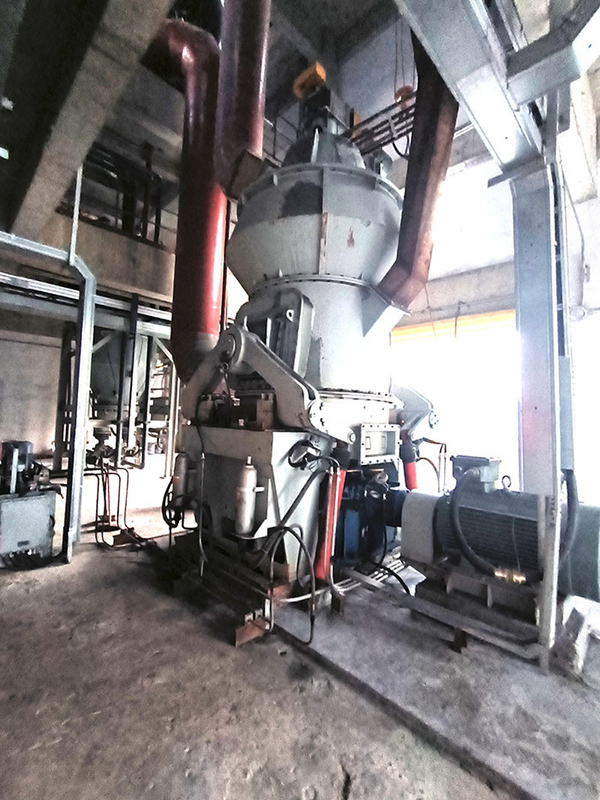

إنتاجية عالية واستهلاك منخفض 40t / H مطحنة الفحم العمودية لتوفير الطاقة

إنتاجية عالية واستهلاك منخفض 40t / h مواصفات مطحنة الفحم العمودية الموفرة للطاقة

مقدمة المنتج

النوع الجديد من المطحنة العمودية المسبقة يستخدم ثلاث بكرات دوارة بشكل متماثل تحت ضغط عالٍ لقص وسحق وطحن المواد على لوحة الطحن أثناء تدويرها.جنبًا إلى جنب مع المطاحن الكروية الموجودة ، فإنها تشكل نظام طحن مسبق متداول ، وطحن مسبق متدرج متدرج ، ونظام طحن نهائي.إن تصميم شكل الأسطوانة الفريد وتقنية طحن طبقة المواد تقلل إلى حد كبير من استهلاك الطاقة للوحدة ، وتستخدم على نطاق واسع في عمليات طحن المواد في صناعات مثل مواد البناء ، والتعدين ، والهندسة الكيميائية.يتم تقليل استهلاك طاقة الطحن الشامل بنسبة 30-40٪ ، وزيادة الإنتاج بنسبة 50-100٪.يتم تحقيق الهدف المتمثل في الحفاظ على الطاقة ، والحد من الانبعاثات ، والطحن الفعال مع الإنتاجية العالية والاستهلاك المنخفض ، والتي لها فوائد اقتصادية واجتماعية عالية.إنها تتكون أساسًا من المحرك ، المخفض ، لوحة الطحن ، أسطوانة الطحن ، الجهاز الهيدروليكي ، جهاز التشحيم ، إلخ. تدخل المواد إلى مركز لوحة الطحن من خلال فتحة الدخول.نظرًا لقوة الطرد المركزي الناتجة عن دوران لوحة الطحن ، يتم إلقاء المواد في منطقة الطحن ، وتضغط أسطوانة الطحن المضغوطة وتطحن المواد.تمر المواد المكسرة عبر الحلقة الخارجية للوحة الطحن وتسقط في القشرة السفلية للمطحنة.

مبدأ العمل:

يقود المحرك لوحة الطحن للدوران عبر المخفض ، وتسقط المادة في وسط لوحة الطحن من مدخل التغذية.في نفس الوقت ، يدخل الهواء الساخن لوحة الطحن من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المادة باتجاه حافة لوحة الطحن ويتم سحقها بواسطة أسطوانة الطحن أثناء مرورها عبر الأخدود الدائري على لوحة الطحن.يتم التقاط المواد المكسرة عن طريق تدفق الهواء عالي السرعة في حلقة الرياح عند حافة لوحة الطحن ، وتسقط الجزيئات الكبيرة مباشرة على لوحة الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والثابت ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على لوحة الطحن لإعادة الطحن ، ويخرج المسحوق الناعم المؤهل من الطحن جنبًا إلى جنب مع تدفق الهواء ، المنتج هو تم جمعها في جهاز جمع المسحوق.يتم تجفيف المواد المحتوية على رطوبة أثناء ملامستها للغازات الساخنة لتحقيق الرطوبة المطلوبة للمنتج.

معلومات تقنية

مزايا المنتج:
1. قدرة إنتاجية كبيرة ، استهلاك منخفض للطاقة ، حماية خضراء وبيئية.
2. يمكن استخدام غلاف الأسطوانة بشكل مقلوب ، مما يساعد على تحسين إنتاج مطحنة الفحم ، وتقليل التآكل ، وإطالة عمر الخدمة.
3. قم بتركيب أجهزة مقاومة للانفجار لضمان الإنتاج الآمن.يتم تثبيت صمام مقاوم للانفجار على الغلاف العلوي لمنع انفجار الفحم المسحوق في المطحنة ولضمان الاستخدام الآمن للمعدات.

السمات الهيكلية:
1. إن لوحة الطحن على شكل لوحة القدم وجلبة الأسطوانة على شكل إطار المستخدمة في مطحنة الفحم العمودية هي أكثر ملاءمة لطحن الفحم.
2. لا تتطلب محامل أسطوانة الطحن إحكامًا خاصًا.جهاز أسطوانة الطحن يستخدم زوج من محامل البكرات ذاتية المحاذاة.تمتد غرفة إحكام المحمل خارج الغلاف ولا تتلامس مع الغازات المحتوية على الغبار.لذلك ، يمكن أن يضمن الختم البسيط أن محامل أسطوانة الطحن لا تدخل الغبار ولا تتطلب مراوح مانعة للتسرب.
3. لا يتطلب جزء النقل للمطحنة جهاز نقل إضافي.
4. جزء إزالة الخبث بسيط.تتميز مطحنة الفحم العمودية بتفريغ أقل للخبث ، كما أن منفذ تفريغ الخبث مجهز بلوحة غطاء ، لذلك ليس من الضروري تركيب صمام تفريغ الخبث.
