تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 60 يوما
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5 مجموعات / شهر
اسم: |
مضخة نقل هوائية |
يكتب: |
النقل الهوائي |
ميزة المواد: |
مقاوم للحرارة |
المكونات الأساسية: |
مضخة ، علبة التروس ، PLC |
مبدأ العمل: |
التحكم الآلي PLC |
نقل المواد: |
مسحوق الفحم ، الرماد المتطاير ، مسحوق الحجر الجيري / المسحوق المعدني ، الأسمنت / الوجبة الخام ، أبخر |
مادة: |
الكربون الصلب |
طلب: |
نظام نقل |
إصدار الشهادات: |
CE ISO |
بعد خدمة الضمان: |
المهندسين المتاحة لخدمة الآلات في الخارج ، قطع غيار مجانية |
سرعة: |
السرعة الأولية 6 ～ 10 م / ث |
اسم: |
مضخة نقل هوائية |
يكتب: |
النقل الهوائي |
ميزة المواد: |
مقاوم للحرارة |
المكونات الأساسية: |
مضخة ، علبة التروس ، PLC |
مبدأ العمل: |
التحكم الآلي PLC |
نقل المواد: |
مسحوق الفحم ، الرماد المتطاير ، مسحوق الحجر الجيري / المسحوق المعدني ، الأسمنت / الوجبة الخام ، أبخر |
مادة: |
الكربون الصلب |
طلب: |
نظام نقل |
إصدار الشهادات: |
CE ISO |
بعد خدمة الضمان: |
المهندسين المتاحة لخدمة الآلات في الخارج ، قطع غيار مجانية |
سرعة: |
السرعة الأولية 6 ～ 10 م / ث |

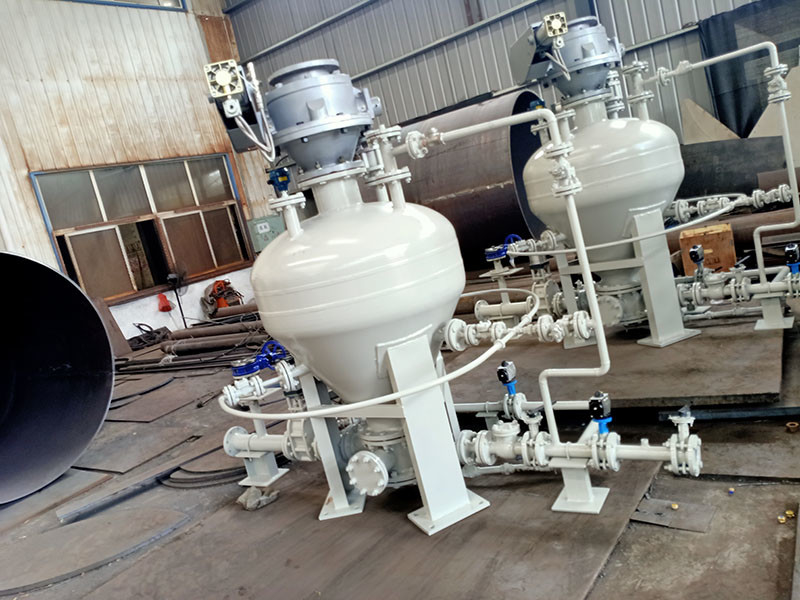

PLC التحكم في المرحلة الكثيفة نظام معدات النقل مسحوق هوائي نقل مضخة
وصف
تعتمد مضخة النقل الهوائية في الصومعة طريقة النقل بالهواء المضغوط بالضغط الإيجابي لنقل مواد المسحوق ، والتي تستخدم على نطاق واسع في نقل الرماد المتطاير والأسمنت والمواد الخام الأسمنتية والمسحوق المعدني والمواد الأخرى في محطات توليد الطاقة.يمكن ترتيب خط أنابيب النقل بمرونة وفقًا لظروف التضاريس لتحقيق النقل المركزي واللامركزي وعالي الارتفاع والمسافات الطويلة.لا تتأثر عملية النقل بالظروف الطبيعية ، ويمكن أن تضمن عدم تأثر المواد بالرطوبة وحماية البيئة.تعتمد المعدات على نظام التحكم PLC ، والذي يمكن التحكم فيه تلقائيًا أو يدويًا.بعد ممارسة طويلة الأمد ، ثبت أن الجهاز يتمتع بأداء مستقر ، وجودة موثوقة ، ولا يسبب تلوثًا للغبار أثناء النقل.إنها معدات نقل هوائية مثالية.
وفقًا لمواصفات وأداء مواد المسحوق ومسافة النقل وسعة النقل والظروف الجغرافية التي يوفرها العملاء ، قمنا بصياغة أفضل مخطط للنقل الهوائي ، بما في ذلك حساب حجم الهواء ونسبة الأنابيب ومعالجة تجميع الغبار في صندوق الاستلام وخطة ما بعد البيع.
جدول معلمات مضخة نقل هوائي سعة كبيرة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / ح | PCD26 / ح | PCD28 / ح | PCD30 / ح | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80 ~ 130 | 200 | 20 |
| الرماد المتطاير | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | 130 ~ 200 | 200 | 20 | |
| أسمنت / وجبة خام | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
جدول معلمات مضخة نقل هوائي لمسافات طويلة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / لتر | PCD26 / لتر | PCD28 / لتر | PCD30 / لتر | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| الرماد المتطاير | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70 ~ 100 | 1000 | 25 | |
| أسمنت / وجبة خام | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90 ~ 120 | 1000 | 25 |
|
جدول معلمات مضخة نقل هوائي الشبكة التقليدية
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD18 / ن | PCD20 / ن | PCD20 / ن | إشارة نقل المسافة | |
| تخصيص | 5.0 ~ 6.7m3 | 7.0 ~ 10.0 م 3 | 10.0 ~ 15.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| الرماد المتطاير | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 20 ~ 35 | 26 ~ 51 | 38 ~ 75 | 500 | 30 | |
| أسمنت / وجبة خام | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28 ~ 50 | 40 ~ 75 | 55 ~ 115 | 500 | 30 |
|
جدول المعلمات لمضخة النقل الهوائية الصغيرة الحجم
| مادة | الكثافة الظاهرية (t / m3) | نموذج | PCD08 / م | PCD10 / م | PCD12 / م | PCD14 / م | إشارة نقل المسافة | |
| تخصيص | 0.2 ~ 0.5 م 3 | 0.6 ~ 1.6 م 3 | 1.5 ~ 2.5 م 3 | 2.5 ~ 5.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد المتطاير | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| أسمنت / وجبة خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
مبدأ
هناك طريقتان لتفريغ مضخة الخزان ، يعتبر التفريغ السفلي هو الطريقة الأكثر شيوعًا.يمكن تمييع المواد الموجودة في الخزان عن طريق ملء الغاز في جهاز التهوية المخروطي أو الفوهة النفاثة أو طرق أخرى ؛يتم ترتيب صفيحة تهوية للتميع (طبقة) في الجزء السفلي لتفريغ المواد في الجزء العلوي من الخزان.يعتمد توزيع الغاز المنقول على مستويات إدخال مختلفة في الخزان على طبيعة المادة المنقولة.
الميزات الرئيسية للمنتج
① قدرة نقل كبيرة: ＞ 300t / h ؛
② مسافة طويلة: ＞ 2000 م ؛
③ استهلاك منخفض للطاقة: ＜ 3.8 كيلو واط ساعة / طن · كم ؛
④ تآكل صغير: عمر الأنابيب> 10 سنوات ؛
⑤ سرعة منخفضة: السرعة الأولية 6 ~ 10 م / ث ؛
نسبة خلط عالية: ＞ 30 كجم / كجم ؛
تخطيط عملية مرن ، بدون غبار ، معدل تشغيل مرتفع ، استثمار أقل من النقل الميكانيكي ، وتكاليف صيانة أقل
منطقة التطبيق
تم استخدام معدات وأنظمة النقل الهوائية PCD على نطاق واسع في مواد البناء والمواد الكيميائية والتعدين والطاقة الكهربائية والمعادن وغيرها من الصناعات.تشمل مواد النقل الأسمنت ، والمواد الخام ، والرماد المتطاير ، والجير المطفأ ، وخبث كربيد التفريغ الجاف ، ومسحوق الخبث ، ومسحوق الخبث الفولاذي ، والفحم المسحوق ، ومسحوق أكسيد الألومنيوم ، ومسحوق البوكسيت ، ومسحوق الفوسفات ، ومسحوق البيروفيلايت ، ومسحوق السيليكون العضوي.
