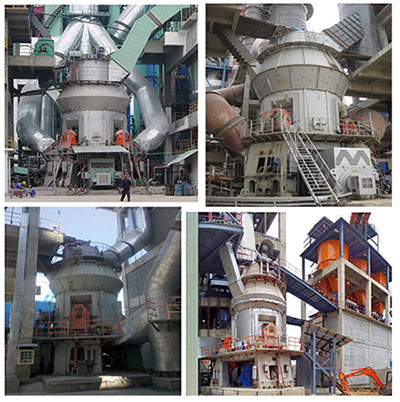

مطحنة الأسطوانة العمودية للمواد الخام ذات أبعاد قابلة للتخصيص

مطحنة الأسطوانة العمودية للمواد الخام منخفضة التكلفة / مطحنة VRM للوجبات الخام

وصف:

المطحنة العمودية للمواد الخام HVM هي عبارة عن معدات طحن تدمج التكسير الدقيق ، التجفيف ، الطحن ، اختيار المسحوق والنقل.يستخدم على نطاق واسع لطحن المواد الصلبة المختلفة في الأسمنت ومواد البناء والطاقة والمعادن والصناعات الكيماوية والخامات غير المعدنية وغيرها من الصناعات.

تتميز المطحنة العمودية بكفاءة عالية في الطحن ، واستهلاك منخفض للطاقة ، وحجم جزيئات تغذية كبير ، وتعديل سهل لدقة المنتج ، وعملية بسيطة للمعدات ، ومساحة أرضية صغيرة ، وضوضاء منخفضة ، وغبار منخفض ، واستخدام وصيانة بسيطة ، وتكلفة تشغيل منخفضة ، و انخفاض استهلاك المواد المقاومة للاهتراء.

[مجال التطبيق]

طحن ومعالجة المواد غير القابلة للاشتعال والانفجار مع رطوبة أقل من 6٪ وصلابة موس أقل من 7 في مواد البناء والصناعات الكيماوية والتعدين والطلاء وصناعة الورق والمطاط والأدوية والأغذية وغيرها من المجالات.

[المواد القابلة للتطبيق]

خبث الصلب ، خبث الماء ، الجرافيت ، الفلسبار البوتاسيوم ، الفحم ، الكاولين ، الباريت ، الفلوريت ، التلك ، كوك البترول ، مسحوق الكالسيوم الجيري ، ولاستونيت ، الجبس ، الحجر الجيري ، الفلسبار ، صخور الفوسفات ، الرخام ، رمل الكوارتز ، البنتونيت ، الجرافيت ، خام المنغنيز وغيرها من المواد المعدنية غير المعدنية مع صلابة أقل من 7 موس.


المواصفات والمعلمات الفنية للمطحنة العمودية للمواد الخام HVM

[مبدأ العمل]

يقوم المحرك بتشغيل لوحة الطحن للدوران من خلال المخفض ، وتسقط المادة في وسط لوحة الطحن من مدخل التغذية ، ويدخل الهواء الساخن إلى المطحنة من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المواد نحو حافة لوحة الطحن.عند المرور عبر الأخدود الدائري على لوحة الطحن ، يتم سحقهم بواسطة أسطوانة الطحن.يتم نقل المواد المكسرة بعيدًا عند حافة لوحة الطحن عن طريق تدفق الهواء عالي السرعة في حلقة الرياح.تسقط الجزيئات الكبيرة مباشرة على لوحة الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفواصل الديناميكية والثابتة ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على لوحة الطحن لإعادة الطحن.يتم طحن المسحوق الناعم المؤهل مع تدفق الهواء ، ويتم تجميع المنتج في جهاز تجميع المسحوق.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس مع الغاز الساخن للوصول إلى رطوبة المنتج المطلوبة.

[الهيكل الرئيسي]

يتكون الهيكل الرئيسي للمطحنة من الفاصل ، وجهاز أسطوانة الطحن ، وجهاز قرص الطحن ، وجهاز الضغط ، والمخفض ، والمحرك ، والغلاف ، إلخ. يعتبر الفاصل جزءًا مهمًا لتحديد دقة منتجات الطحن.إنه يتألف من جهاز نقل قابل للتعديل السرعة ، دوار ، غلاف ، مخروط تقطيع مسحوق خشن ، مخرج هواء ، إلخ. إنه جهاز اختيار مسحوق سريع وموفر للطاقة.أسطوانة الطحن هي الجزء الرئيسي لدرفلة المواد وطحنها.يتم تثبيته على ذراع الانحناء للمطحنة.تحت تأثير القوة الخارجية ، يتم الضغط عليها بإحكام على مواد لوحة الطحن.مدفوعة بلوحة الطحن ، تدور أسطوانة الطحن وفقًا لذلك ، بحيث يتم سحق المواد.لوحة الطحن مثبتة على عمود الخرج للمخفض.الجزء العلوي من لوحة الطحن هو طبقة المواد.يوجد أخدود حلقي على اللوحة المبطنة للوحة الطحن.يتم سحق المواد بواسطة أسطوانة الطحن في الأخدود الحلقي.جهاز الضغط هو أحد المكونات التي توفر ضغط الطحن لأسطوانة الطحن.إنها تتكون من محطة زيت ذات ضغط عالي ، قضيب سحب أسطوانة هيدروليكية ، مركب ، إلخ. يمكنها تطبيق ضغط كافٍ على أسطوانة الطحن لسحق المواد.المخفض هو الجزء الرئيسي لنقل الطاقة ، وسرعة لوحة الطحن هي سرعة عمود إخراج المخفض.

[خصائص الأداء]

1) كفاءة طحن عالية واستهلاك منخفض للطاقة ؛

2) استهلاك أقل للمعادن لكل وحدة منتج ؛

3) آلة الطحن ذات ضوضاء منخفضة ؛

4) عملية الضغط السلبي ، أقل تلوث الغبار ؛

5) تدفق العملية بسيط ، ويتم الانتهاء من وظائف طحن المواد ، التجفيف واختيار المسحوق في نفس الوقت ؛

6) مساحة أرضية صغيرة ، تصميم مدمج ، وزن خفيف لمعدات النظام ، استثمار منخفض في البناء المدني.
