آلة الطحن العمودي الموفرة للطاقة عالية الكفاءة بقدرة 85-730 T / H

كفاءة عالية في توفير الطاقة 85-730 طن / ساعة مطحنة الخام العمودية / آلة الطحن العمودي

وصف:

الطاحونة العمودية لمسحوق الأسمنت الخام عبارة عن آلة طحن فعالة تم تصميمها وإنتاجها بواسطة Hefei Hengcheng لمعالجة الأسمنت الخام.لديها العديد من المزايا ، مثل كفاءة الإنتاج العالية ، انخفاض استهلاك الطاقة للمعدات ، انخفاض تلوث الغبار ، ويمكنها تلبية طلب المعالجة من 85-730 طنًا من خط إنتاج الأسمنت.إنها خيار مثالي للمعدات لمعالجة مسحوق خام الأسمنت في الصناعة الحالية.

الميزات الرئيسية للمنتج

1. كفاءة عالية وتوفير الطاقة:

(1) كفاءة الطحن عالية واستهلاك الطاقة منخفض.بالمقارنة مع المطحنة الكروية ، فإن استهلاك الطاقة أقل بنسبة 40٪ - 50٪ ؛

(2) قدرة إنتاجية كبيرة لآلة واحدة ، والتي يمكنها الاستفادة من طاقة الوادي المنخفضة ؛

(3) تكنولوجيا ومعدات الطاحونة العمودية هي تقنيات جديدة مدعومة بقوة للحفاظ على الطاقة وتقليل الاستهلاك ، مما يؤدي إلى تعزيز القدرة التنافسية للمؤسسات في صناعة المسحوق في المنطقة وحتى في البلاد ؛

2. سهولة الصيانة وتكلفة التشغيل المنخفضة:

(1) يمكن إخراج أسطوانة الطحن من الآلة بواسطة جهاز هيدروليكي.إن استبدال لوحة بطانة غلاف الأسطوانة ومساحة الصيانة للمطحنة كبيرة ، وعملية الصيانة مريحة للغاية ؛

(2) يمكن قلب غلاف لفة الطحن للاستخدام ، مما يطيل من عمر خدمة المواد المقاومة للتآكل ؛

(3) ليست هناك حاجة لتوزيع المواد على لوحة الطحن قبل بدء التشغيل ، ويمكن تشغيل الطاحونة بدون تحميل ، مما يزيل عناء بدء التشغيل الصعب ؛

(4) تآكل منخفض ، يتم استخدام مواد خاصة لطحن أسطوانة الطحن وبطانة قرص الطحن ، وعمر الخدمة طويل ؛

(5) درجة عالية من الأتمتة: تعتمد تقنية التحكم الأوتوماتيكي سلسلة Siemens PLC من ألمانيا ، ومجهزة بنظام التحكم الآلي ، والتي يمكن أن تحقق التحكم عن بعد والتشغيل البسيط.يمكن للورشة أن تحقق بشكل أساسي التشغيل بدون طيار ، مما يوفر تكاليف التشغيل ؛

3. تكلفة استثمار شاملة منخفضة:

إنه يدمج التكسير والتجفيف والطحن والنقل.العملية بسيطة ، ومعدات النظام قليلة ، وتصميم الهيكل مضغوط ، ومساحة الأرضية 50٪ فقط من مساحة الطاحونة الكروية.يمكن ترتيبه في الهواء الطلق ، وتكلفة البناء منخفضة ، مما يقلل بشكل مباشر من تكلفة الاستثمار في المؤسسة.

4. جودة المنتج مستقرة

(1) تبقى المادة في المطحنة لفترة قصيرة ، مما يجعل من السهل اكتشاف توزيع حجم الجسيمات وتكوين المنتج ، كما أن جودة المنتج مستقرة ؛

(2) المنتج له شكل جسيم موحد ، توزيع ضيق لحجم الجسيمات ، سيولة جيدة وقدرة قوية على التكيف مع المنتج.

5. موثوقية عالية

(1) تم اعتماد جهاز تحديد أسطوانة الطحن لتجنب الاهتزاز العنيف الناجم عن انقطاع المواد أثناء وقت عمل المطحنة ؛

(2) تم اعتماد نوع جديد من جهاز ختم الأسطوانة ، مما يجعل الختم أكثر موثوقية ، ولا توجد حاجة إلى مروحة مانعة للتسرب ، مما يقلل محتوى الأكسجين في المطحنة ، ويكون أداء إخماد الانفجار أكثر ممتازة.

6. حماية البيئة

(1) النظام الكامل للمطحنة العمودية HVM منخفض الاهتزاز والضوضاء ؛

(2) النظام محكم الغلق بالكامل ، ويعمل تحت ضغط سلبي كامل ، وليس له تسرب للغبار.يمكن أن تحقق بشكل أساسي ورشة عمل خالية من الغبار.


المواصفات والمعلمات الفنية للمطحنة العمودية للمواد الخام HVM

[مبدأ العمل]

يقوم المحرك بتشغيل لوحة الطحن للدوران عبر المخفض ، وتسقط المادة في وسط لوحة الطحن من منفذ التغذية ، ويدخل الهواء الساخن إلى المطحنة من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المواد نحو حافة لوحة الطحن.عند المرور عبر الأخدود الدائري على لوحة الطحن ، يتم سحقهم بواسطة أسطوانة الطحن.يتم نقل المواد المكسرة بعيدًا عند حافة لوحة الطحن عن طريق تدفق الهواء عالي السرعة في حلقة الرياح.تسقط الجزيئات الكبيرة مباشرة على لوحة الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفواصل الديناميكية والثابتة ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على لوحة الطحن لإعادة الطحن.يتم طحن المسحوق الناعم المؤهل مع تدفق الهواء ، ويتم تجميع المنتج في جهاز تجميع المسحوق.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس مع الغاز الساخن للوصول إلى رطوبة المنتج المطلوبة.

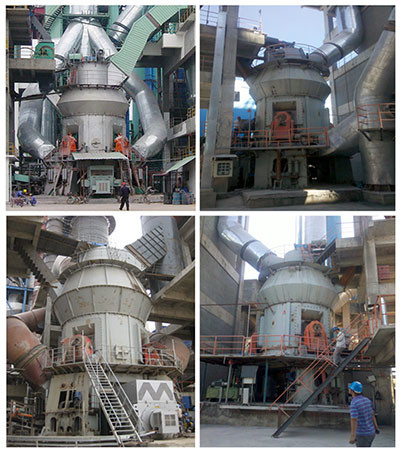

حالة هندسية
يمكن للمطحنة العمودية للمواد الخام أن تعالج بشكل متآزر خبث الفولاذ وخبث النيكل والأسمنت ومواد أخرى ، وقد تم تطبيقها على طحن المواد في الأسمنت والطاقة والمعادن والصناعات الكيماوية والخام والصناعات الأخرى.

[العملية اليومية]: 24 ساعة
[سعة المعدات]: 85 ~ 730 طن / ساعة
[صفاء المنتج النهائي]: 80 ميكرومتر 12 ~ 15٪
[استهلاك طاقة النظام]: 17 ~ 20 كيلو واط ساعة / طن
