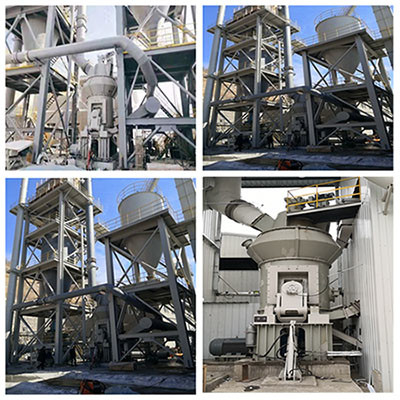

مطحنة الأسطوانة العمودية عالية الكفاءة لمصنع الحجر الجيري

مطحنة الأسطوانة العمودية عالية الكفاءة المهنية لمصنع الحجر الجيري

وصف

معدات إنتاج مطحنة الحجر الجيري العمودي مطحنة عمودية HVM

[حجم جزيئات التغذية] 90 ملم

[السعة] 6-80 طن / ساعة

[مجال التطبيق]:طحن ومعالجة المواد غير القابلة للاشتعال والانفجار مع رطوبة أقل من 6٪ وصلابة موس أقل من 7 في مواد البناء والصناعات الكيماوية والتعدين والطلاء وصناعة الورق والمطاط والأدوية والأغذية وغيرها من المجالات.

[المواد القابلة للتطبيق]:الكاولين ، الباريت ، الفلوريت ، التلك ، خبث الماء ، مسحوق الكالسيوم الجيري ، ولاستونيت ، الجبس ، الحجر الجيري ، صخور الفوسفات ، الرخام ، الفلسبار البوتاسيوم ، رمل الكوارتز ، البنتونايت ، خام المنغنيز وغيرها من المواد ذات الصلابة الأقل من 7 موس.

المطحنة العمودية من سلسلة HVM هي عبارة عن معدات طحن متطورة ذات كفاءة عالية وموفرة للطاقة ، تم تطويرها بواسطة Hefei Hengcheng من خلال دراسة وإدخال التكنولوجيا المتقدمة الأجنبية وأكثر من 20 عامًا من البحث والتطوير المخصص ، ودمج التجفيف ، والطحن ، والدرجات ، والنقل.

تتميز المطحنة العمودية Hengcheng HVM بمزايا كفاءة الطحن العالية ، وانخفاض استهلاك الطاقة ، وحجم جزيئات التغذية الكبيرة ، وسهولة تعديل دقة المنتج ، وعملية المعدات البسيطة ، ومساحة الأرضية الصغيرة ، والضوضاء المنخفضة ، والغبار المنخفض ، والاستخدام البسيط والصيانة ، وتكلفة التشغيل المنخفضة ، الاستهلاك المنخفض للمواد المقاومة للاهتراء ، إلخ. يمكن استخدامه على نطاق واسع في الطاقة الكهربائية ، والمعادن ، والأسمنت ، والصناعات الكيماوية ، والخام غير المعدني والصناعات الأخرى ، بشكل أساسي لطحن الأسمنت الخام ، والكلنكر ، ومسحوق الجير لإزالة الكبريت من محطات توليد الطاقة ، والخبث مسحوق ، خام المنغنيز ، الجبس ، الفحم ، الباريت ، الكالسيت ومواد أخرى.

معلومات تقنية

رد: المعطيات مبنية على محصول 3-4 ماده

مؤشر سندات الحجر الجيري 13kwh / t

مبدأ العمل:يقوم المحرك بتشغيل لوحة الطحن للدوران عبر المخفض ، وتسقط المادة في وسط لوحة الطحن من منفذ التغذية ، ويدخل الهواء الساخن إلى المطحنة من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المواد نحو حافة لوحة الطحن.عند المرور عبر الأخدود الدائري على لوحة الطحن ، يتم سحقهم بواسطة أسطوانة الطحن.يتم نقل المواد المكسرة بعيدًا عند حافة لوحة الطحن عن طريق تدفق الهواء عالي السرعة في حلقة الرياح.تسقط الجزيئات الكبيرة مباشرة على لوحة الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفواصل الديناميكية والثابتة ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على لوحة الطحن لإعادة الطحن.يتم طحن المسحوق الناعم المؤهل مع تدفق الهواء ، ويتم تجميع المنتج في جهاز تجميع المسحوق.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس مع الغاز الساخن للوصول إلى رطوبة المنتج المطلوبة.

مزايا الطاحونة العمودية للحجر الجيري

1. كفاءة طحن عالية وتكلفة تشغيل منخفضة.

أ. المطحنة العمودية تستخدم مبدأ طحن طبقة المواد لطحن المواد ، والتي لديها استهلاك منخفض للطاقة.استهلاك الطاقة لنظام الطحن أقل بنسبة 40-50٪ من المطحنة الكروية ، ومع زيادة رطوبة المواد الخام ، يكون تأثير توفير الطاقة أكثر أهمية.

ب. الجسم الكاشطة له تآكل صغير ومعدل استخدام مرتفع.

نظرًا لعدم وجود اتصال مباشر بين المعادن أثناء تشغيل المطحنة العمودية ، يكون تآكل جسم الطحن صغيرًا ، ويكون التآكل لكل وحدة منتج بشكل عام 5-10 جم / طن ، مما يؤدي إلى تلوث معدني ضئيل للمنتج.

يمكن قلب غلاف لفة الطحن للاستخدام ، مما يساعد على إطالة عمر الخدمة وتقليل تكلفة الإنتاج.

2. انخفاض تكاليف البناء والاستثمار

تدمج المطحنة العمودية التكسير الدقيق ، التجفيف ، الطحن ، اختيار المسحوق والنقل.لا يحتاج إلى تجفيف إضافي واختيار مسحوق ورفع ومعدات أخرى.يمكن جمع الغاز الحامل للغبار من المطحنة مباشرة بواسطة مرشح الكيس عالي الكثافة أو مجمع الغبار الكهربائي.التصميم مضغوط ويمكن ترتيبه في الهواء الطلق.تبلغ مساحة البناء حوالي 70٪ من نظام طحن الكرة ، ومساحة البناء حوالي 50-60٪ من نظام طحن الكرة.لذلك ، فإن عملية تدفق المطحنة العمودية بسيطة ، والمساحة المشغولة صغيرة ، مما يجعل تكلفة البناء منخفضة.

3. الجهاز صديق للبيئة ، مع ضوضاء منخفضة ، غبار أقل وبيئة تشغيل نظيفة

أثناء تشغيل المطحنة العمودية ، لا تتلامس أسطوانة الطحن وقرص الطحن بشكل مباشر ، ولا يوجد صوت اصطدام معدني للكرات الفولاذية التي تصطدم ببعضها البعض في مطحنة الكرة والكرات الفولاذية التي تصطدم بلوحة البطانة ، وبالتالي فإن الضوضاء منخفضة ، 20 ~ 25 ديسيبل أقل من المطحنة الكروية.بالإضافة إلى ذلك ، تعتمد الطاحونة العمودية على نظام مغلق بالكامل.يعمل النظام تحت ضغط سلبي ، دون رفع الغبار ، والبيئة نظيفة.
