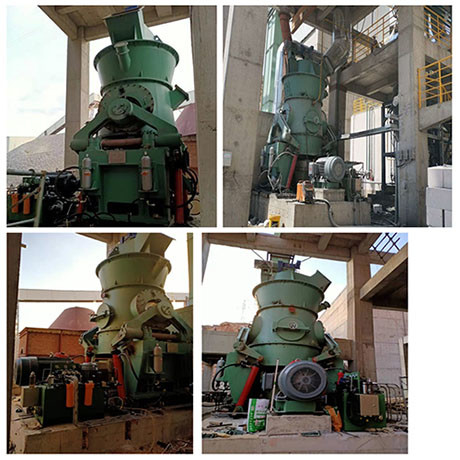

مطحنة الفحم العمودية النظيفة الموفرة للطاقة قابلة للتخصيص

مطحنة الفحم العمودية النظيفة الموفرة للطاقة / مصنع إنتاج مطحنة الفحم

وصف

تُستخدم المطحنة العمودية ، المعروفة أيضًا باسم مطحنة الأسطوانة ، على نطاق واسع في طحن المواد على نطاق واسع ومعالجة الطحن فائقة الدقة في صناعة الأسمنت الكيماوية والفحم والطاقة وغيرها من الصناعات.إنها معدات مثالية في صناعة الطحن التي تدمج التكسير والتجفيف والطحن والتدريج والنقل.يتم استخدام الطاحونة العمودية لمسحوق الكالسيوم الثقيل لتحضير مسحوق الكالسيوم الثقيل (مسحوق الحجر الجيري فائق الدقة) ، وهو أكثر كفاءة وتوفيرًا للطاقة من مطحنة الكرة.

مزايا المعدات

1. قدرة إنتاجية كبيرة ، استهلاك منخفض للطاقة ، وحماية البيئة.

2. يمكن قلب غلاف طاحونة الفحم العمودية من أجل الاستخدام ، والذي لا يساعد فقط على تحسين إنتاج مطحنة الفحم ، ولكن يمكنه أيضًا تقليل التآكل وإطالة عمر الخدمة.

3. قم بتركيب أجهزة مقاومة للانفجار لضمان الإنتاج الآمن.تم تجهيز الغلاف العلوي بصمام مقاوم للانفجار لمنع انفجار الفحم المسحوق في المطحنة ولضمان الاستخدام الآمن للمعدات.

4. إن لوحة الطحن على شكل قرص القدم وغطاء الأسطوانة على شكل إطار المعتمد عن طريق مطحنة الفحم العمودية هي أكثر ملاءمة لطحن الفحم.

5. لا يتطلب محمل الأسطوانة إحكامًا خاصًا.يتبنى جهاز أسطوانة الطحن زوجًا من محامل البكرات ذاتية المحاذاة ، وتمتد غرفة ختم المحمل خارج الغلاف ، دون ملامسة الغبار المحتوي على الغاز.لذلك ، يمكن أن يمنع الختم البسيط محمل أسطوانة الطحن من دخول الغبار ، ولا يلزم وجود مروحة مانعة للتسرب.

6. لا يحتاج جزء النقل للمطحنة العمودية إلى جهاز نقل إضافي.

7. جزء إزالة الخبث بسيط.مطحنة الفحم العمودية لديها تصريف أقل للخبث ، ومنفذ تفريغ الخبث مجهز بلوحة غطاء ، لذلك ليس من الضروري تركيب صمام تفريغ الخبث.

معلومات تقنية

[مبدأ العمل]

في عملية إنتاج الفحم المسحوق ، يقوم المحرك الرئيسي بتحريك لوحة الطحن للدوران من خلال المخفض ، بينما يدخل الهواء الساخن إلى المطحنة العمودية من مدخل الهواء ، ويسقط الفحم الخام إلى مركز لوحة الطحن عبر أنبوب الطحن .لوحة الطحن التي تدور بسرعة ثابتة تشتت الفحم الخام وتسويته للخارج بمساعدة قوة الطرد المركزي ، وذلك لتشكيل طبقة بسماكة معينة.يتم دحرجة الفحم الخام وسحقه بواسطة عدة بكرات طحن على لوحة الطحن في نفس الوقت.تحت القيادة المستمرة لقوة الطرد المركزي ، يتحرك الفحم الخام باستمرار نحو الحافة الخارجية للوحة الطحن.عندما يخرج المسحوق من لوحة الطحن ويقابل الغاز الساخن الذي يدخل الطاحونة من خلال حلقة الرياح ويرتفع ، فإنه يدخل إلى الفاصل من خلال الغلاف الأوسط للمطحنة.خلال هذه العملية ، يكون للفحم المسحوق والغاز الساخن تبادل حراري كافٍ ، ويتم تبخير الماء بسرعة.يتحكم مكثف المسحوق في حجم الحبيبات للمنتجات النهائية عند مخرج الطاحونة الأسطوانية.يتم فصل الجسيمات الأكبر من الحجم المحدد وإعادتها إلى لوحة الطحن.يدخل الفحم المسحوق الذي يلبي متطلبات النعومة إلى مجمع الغبار من خلال مكثف المسحوق ، ويتم إرسال المنتجات النهائية المجمعة إلى حاوية المنتج النهائي.

فيما يتعلق بنظام الطحن ، يهدف إلى الخصائص الفيزيائية والكيميائية المختلفة لأنواع مختلفة من المواد في مختلف الصناعات ، مثل الرطوبة ، وقابلية الطحن ، ونعومة المنتج ، والسلامة ، وما إلى ذلك ، وهو طحن مستهدف للغاية وناضج وموثوق وآمن وفعال تم تطوير التكنولوجيا والمعدات الداعمة.المعدات الأساسية هي الطاحونة العمودية HVM ، التي تتعامل مع المواد من الرطوبة العالية إلى المواد الجافة ، من المواد التي يصعب طحنها للغاية إلى المواد التي يسهل طحنها.يتراوح صفاء المنتج من خشن إلى ناعم ، ويغطي مجموعة واسعة من المجالات ، وهناك أنواع عديدة من المواد المعالجة.توفير مجموعة كاملة من خطة العملية العلمية والمعقولة واختيار المعدات لنظام طحن الطاحن العمودي ، وتوفير حل متكامل لمعالجة المسحوق.

مقدمة المخطط

يمكن للمطحنة العمودية HVM إنتاج مسحوق خشن ومسحوق ناعم للغاية.يمكنها إنتاج مواد ذات متطلبات صفاء مختلفة للمنتج ، تتراوح من مسحوق خشن 2-5 مم (مثل الصخر الزيتي لطحن المواد الخام من الطوب في صناعة مواد الجدار الجديدة ، وصنع الرمل في صناعة البناء ، وما إلى ذلك) إلى مسحوق ناعم للغاية مع معدل المرور 97٪ (مثل مسحوق الكالسيوم الثقيل في صناعة الورق ، ومسحوق الكربون المنشط فائق الدقة في الصناعة الكيميائية) بمعدل مرور 15 ميكرون.تعديل دقة المنتج تعسفي للغاية وقابل للتطبيق على نطاق واسع.

المحلول

لإنتاج مسحوق خشن ، عند اختيار نوع المطحنة العمودية ، من الضروري اعتماد هيكل مكثف المسحوق بمقاومة صغيرة ومقاومة للتآكل ، بدلاً من الهيكل ذي كثافة الشفرة الكبيرة وهيكل الدوار المعقد ، مما يؤدي إلى استثمار غير ضروري وزيادة تكاليف الإنتاج والصيانة.في الوقت نفسه ، نظرًا للعدد الكبير من الجسيمات ، يجب إجراء المعالجة المضادة للتآكل والتصميم الهيكلي لمركز المسحوق لتحقيق ناتج معقول لفصل المسحوق واستهلاك الطاقة ؛

لإنتاج مسحوق فائق النعومة ، عند اختيار نوع المطحنة العمودية ، من الضروري التركيز على تصميم مكثف المسحوق وتحسينه.بسبب مقاومة اختيار المسحوق الكبيرة في هذا الوقت ، من الضروري التحكم الصارم في النعومة ، ومنع الجسيمات الكبيرة من النفاد ، والتآكل المفرط للشفرات ، والاهتزاز غير الطبيعي الكبير الناتج عن المقاومة الكبيرة في المطحنة.لذلك ، بالنسبة للمواد ذات متطلبات صفاء المنتج المختلفة ، من الضروري حساب وتحليل تدفق المواد والغاز في المطحنة العمودية ، خاصة في مكثف المسحوق ، وفقًا لخصائص المواد ، وذلك لتحديد الهيكل المعقول للمطحنة. مكثف المسحوق (مثل شكل الدوار ، وعدد وزاوية الشفرات ، وعدد وزاوية الشفرات الثابتة) ، في نفس الوقت ، يجب استخدام الوسائل المساعدة الضرورية للتحكم (مثل استخدام مروحة مانعة للتسرب للغاز مانع للتسرب للتحكم الفعال في الجسيمات الكبيرة للتشغيل الخشن).
