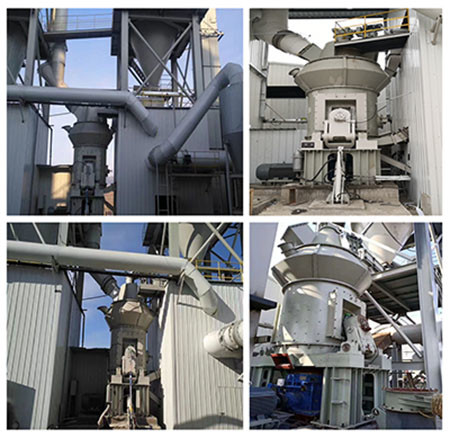

مطحنة الفحم العمودية عالية السعة / مطحنة طحن الفحم / ماكينة صنع مسحوق الفحم

مقدمة المنتج

المطحنة العمودية HVM هي عبارة عن معدات طحن شاملة واسعة النطاق تدمج خمس وظائف للتكسير ، والطحن ، واختيار المسحوق ، والتجفيف ، ونقل المواد.يتميز بتدفق عمليات مركزي ، مساحة أرضية صغيرة ، استثمار منخفض ، كفاءة عالية ، الحفاظ على الطاقة وحماية البيئة.

مزايا المنتج

حجم العلف

0-90 ملم

الاهلية

10-90 طن / ساعة

المواد القابلة للتطبيق

الحجر الجيري ، الكالسيت ، الدولوميت ، فحم الكوك ، الجبس ، الباريت ، الرخام ، التلك ، مسحوق الفحم ، إلخ

نقاوة مادية عالية

يمكن للمطحنة العمودية HVM التحكم بشكل فعال في حجم جسيمات المنتج والتركيب الكيميائي ومحتوى الحديد المنتج ، وضمان نقاء وبياض المواد النهائية.

استثمار أقل شمولاً

تستخدم المطحنة العمودية HVM تصميمًا مدمجًا مدمجًا ، وتغطي مساحة تبلغ حوالي 50٪ من نظام طحن الكرة ، ويمكن ترتيبها في الهواء الطلق باستثمارات أقل شمولية.

أتمتة عالية

تم تجهيز المطحنة العمودية HVM بنظام تحكم أوتوماتيكي ، والذي يمكنه تحقيق التبديل الحر بين جهاز التحكم عن بعد والتحكم المحلي.إنه سهل التشغيل وبتكلفة عمالة منخفضة.

عملية أكثر صداقة للبيئة

الطاحن العمودي HVM مغلق بشكل متكامل ويعمل تحت ضغط سلبي ، بدون فيض الغبار ؛اهتزاز المعدات الصغيرة وضوضاء التشغيل المنخفضة ؛الإنتاج أكثر صداقة للبيئة.

[مبدأ العمل]: يدفع المحرك صفيحة الطحن للدوران خلال المخفض ، وتسقط المادة في وسط لوحة الطحن من منفذ التغذية ، ويدخل الهواء الساخن إلى المطحنة من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المواد نحو حافة لوحة الطحن.عند المرور عبر الأخدود الدائري على لوحة الطحن ، يتم سحقهم بواسطة أسطوانة الطحن.يتم نقل المواد المكسرة بعيدًا عند حافة لوحة الطحن عن طريق تدفق الهواء عالي السرعة في حلقة الرياح.تسقط الجزيئات الكبيرة مباشرة على لوحة الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفواصل الديناميكية والثابتة ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على لوحة الطحن لإعادة الطحن.يتم طحن المسحوق الناعم المؤهل مع تدفق الهواء ، ويتم تجميع المنتج في جهاز تجميع المسحوق.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس مع الغاز الساخن للوصول إلى رطوبة المنتج المطلوبة.


معلومات تقنية

مقدمة المخطط

يمكن للمطحنة العمودية HVM التعامل مع المواد ذات المحتوى المائي العالي من 20٪ إلى 30٪ (مثل خبث كربيد الكالسيوم ، والليغنيت ، وما إلى ذلك) إلى المواد ذات المحتوى المائي أقل من 1٪ (كلنكر الأسمنت ، إلخ) ، ولديها قدرة قوية على التكيف مع الماء المادي.

المحلول

لمعالجة المواد ذات المحتوى العالي من الرطوبة ، فإن قدرة التجفيف للمطحنة العمودية مطلوبة للغاية.يجب أن تؤخذ قدرة التجفيف للمطحنة العمودية على أنها اتجاه مهم لاختيار المعدات.من خلال حساب توازن الحرارة لنظام عملية المطحنة العمودية ، يجب أن تتوافق قدرات الطحن والتجفيف واختيار المسحوق للمطحنة العمودية بشكل علمي وعقلاني.على أساس ضمان أن المواد تفي بمتطلبات التجفيف ، يجب أن يتم تشغيل إخراج الطحن واختيار المسحوق بشكل كامل إلى أفضل مستوى ، وذلك لتحقيق توفير موثوق وفعال للطاقة ؛

لمعالجة المواد منخفضة الرطوبة ، نظرًا لأن المطحنة العمودية هي أساسًا مادة طحن قاع ، عندما تكون رطوبة المواد المراد طحنها منخفضة جدًا ، فمن الصعب تكوين طبقة مادة ثابتة على لوحة الطحن بعد دخول المواد إلى المطحنة العمودية ، والتي سوف تسبب اهتزازًا غير طبيعي للمطحنة العمودية وتجعلها غير قادرة على العمل بشكل مستقر.من أجل ضمان التشغيل المستقر للمطحنة العمودية ، من الضروري حل مشكلة كيفية تثبيت طبقة المواد.بشكل عام ، تشمل التدابير التي يمكن اتخاذها وسائل نشطة (مثل التحكم وضبط سمك طبقة المادة ، وضغط الطحن ، وارتفاع حلقة الاحتفاظ ، وتصريف الخبث ، وما إلى ذلك) والوسائل السلبية (مثل إضافة رشاشات المياه ، إلخ. .).على أساس إعطاء الأولوية لضمان قدرة الطحن ، ينبغي إيلاء اعتبار معقول لقدرة اختيار المسحوق للمطحنة العمودية.
