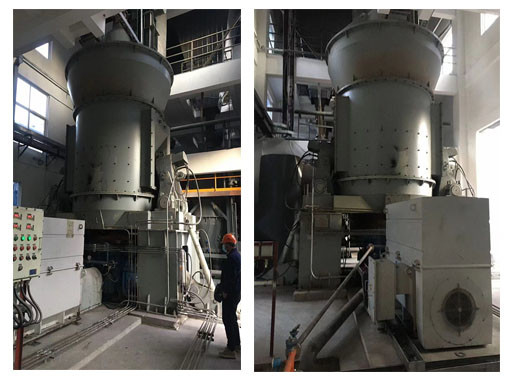

مطحنة الخام العمودية PLC VRM لصناعة الطاقة والتعدين

مطحنة طحن المواد الخام عالية الكفاءة مطحنة الأسطوانة العمودية مع شهادة ISO

[مبدأ الطاحونة العمودية للوجبات الخام في مصنع الأسمنت]
يقوم المحرك بتشغيل قرص الطحن للدوران عبر المخفض ، وتسقط المادة في مركز قرص الطحن من مدخل التغذية ، ويدخل الهواء الساخن إلى المطحنة من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المادة إلى حافة قرص الطحن ، ويتم سحقها بواسطة أسطوانة الطحن عندما تمر عبر الأخدود الحلقي على قرص الطحن.إعادة الطحن ، عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والساكن ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على قرص الطحن لإعادة الطحن ، ويتم طحن المسحوق الناعم المؤهل مع تدفق الهواء ويتم تجميعها في جهاز تجميع المسحوق ، وهو المنتج.يتم تجفيف المواد المحتوية على الرطوبة أثناء ملامستها للغاز الساخن لتحقيق الرطوبة المطلوبة للمنتج.

[الميزات الرئيسية للمنتج]

1. كفاءة عالية وتوفير الطاقة
كفاءة طحن عالية واستهلاك منخفض للطاقة ، مقارنة بمطاحن الكرة ، استهلاك الطاقة أقل بنسبة 40٪ -50٪ ؛
قدرة إنتاج آلة واحدة كبيرة

2. سهولة الصيانة وتكلفة التشغيل المنخفضة
أعمال الصيانة مريحة للغاية ؛
عمر خدمة المواد المقاومة للاهتراء ؛
درجة عالية من الأتمتة والتشغيل السهل

3. انخفاض تكلفة الاستثمار الشامل
إنه يدمج التكسير والتجفيف والطحن والنقل.العملية بسيطة ، ومعدات النظام صغيرة ، وتصميم الهيكل مضغوط ، ومساحة الأرض صغيرة ، وهي تمثل فقط 50٪ من مطحنة الكرة.

4. جودة المنتج مستقرة
جودة المنتج مستقرة ؛شكل جسيمات المنتج موحد ، وتوزيع حجم الجسيمات ضيق ، والسيولة جيدة ، وقدرة المنتج على التكيف قوية.

5. موثوقية عالية
ختم موثوق به وأداء ممتاز في قمع الانفجار.

6. حماية البيئة
النظام الكامل للمطحنة العمودية HVM لديه اهتزاز صغير وضجيج منخفض.لا تسرب الغبار

المواصفات والمعايير الفنية للمطحنة العمودية للخام HVM

[نظام تجميع الغبار المزدوج]

تستخدم خطة العملية هذه مجمع غبار الإعصار لجمع المنتجات ، والذي يمكن أن يقلل بشكل فعال من الضغط السلبي العامل للنظام وكمية الغاز التي تمر عبر مجمع الغبار.، خام خام ، إلخ.

[مقدمة]
يمكن أن تنتج المطحنة العمودية HVM مسحوقًا خشنًا ومسحوقًا فائق الدقة ، ويمكن أن تنتج مسحوقًا خشنًا من 2 إلى 5 مم للمواد ذات متطلبات دقة المنتج المختلفة (مثل طحن الصخر ، والمواد الخام لصناعة الطوب في صناعة مواد الجدار الجديدة ، وصنع الرمل في صناعة البناء) وما إلى ذلك) إلى مسحوق فائق النعومة 15 ميكرون بمعدل نجاح 97٪ (مثل مسحوق الكالسيوم الثقيل في صناعة الورق ، ومسحوق الكربون المنشط فائق النعومة في الصناعة الكيميائية) ، يعد تعديل دقة المنتج تعسفيًا للغاية ، والقدرة على التكيف واسعة.

[المحلول]
لإنتاج مسحوق خشن ، يحتاج اختيار نوع المطحنة العمودية إلى اعتماد هيكل فاصل المسحوق بمقاومة منخفضة ومقاومة للتآكل.في الوقت نفسه ، نظرًا للعدد الكبير من الجزيئات الكبيرة ، يلزم إجراء المعالجة المضادة للتآكل وتصميم هيكل فاصل المساحيق لتحقيق ناتج اختيار مسحوق معقول واستهلاك للطاقة ؛
لإنتاج مسحوق فائق النعومة ، يجب أن تركز المطحنة العمودية على تصميم وتحسين فاصل المساحيق.نظرًا للمقاومة الكبيرة لاختيار المسحوق في هذا الوقت ، من الضروري التحكم بدقة في درجة النعومة ، ومنع الجسيمات الكبيرة من التآكل والتلف المفرط للشفرة.مشاكل مثل الاهتزاز غير الطبيعي الناجم عن المقاومة الداخلية الكبيرة للمطحنة.لذلك ، بالنسبة للمواد ذات متطلبات صفاء المنتج المختلفة ، من الضروري حساب وتحليل نعومة المواد والغازات في المطحنة العمودية ، وخاصة جزء فاصل المساحيق ، وفقًا لخصائص المادة ، وذلك لتحديد قيمة معقولة هيكل فاصل المساحيق (مثل شكل الدوار ، عدد وزاوية الشفرات ، عدد وزاوية الشفرات الثابتة) ، وفي نفس الوقت ، يجب استخدام الوسائل المساعدة الضرورية للتحكم (مثل استخدام مروحة محكمة الغلق من أجل مانع تسرب الغاز للتحكم الفعال في تشغيل الجسيمات الكبيرة).
