تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD24 / H PCD26 / H PCD28 / H PCD30 / H
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
وقت التسليم: 60 يوما
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5 مجموعات / شهر
اسم: |
نظام النقل الهوائي خزان نقل المرحلة الكثيفة |
يكتب: |
نظام النقل الهوائي |
الصناعات المعمول بها: |
محلات تصليح الآلات ، مصنع التصنيع |
بنية: |
نظام الناقل |
حجم التسليم: |
＞ 300 طن / ساعة |
توفير خدمة ما بعد البيع: |
المهندسين المتاحة لخدمة الآلات في الخارج |
اللون: |
طلب Cutomer |
طلب: |
نظام نقل المسحوق الناعم |
مسافه: بعد: |
＞ 2000 م |
استهلاك الطاقة: |
＜ 3.8 كيلو واط ساعة / طن · كم |
اسم: |
نظام النقل الهوائي خزان نقل المرحلة الكثيفة |
يكتب: |
نظام النقل الهوائي |
الصناعات المعمول بها: |
محلات تصليح الآلات ، مصنع التصنيع |
بنية: |
نظام الناقل |
حجم التسليم: |
＞ 300 طن / ساعة |
توفير خدمة ما بعد البيع: |
المهندسين المتاحة لخدمة الآلات في الخارج |
اللون: |
طلب Cutomer |
طلب: |
نظام نقل المسحوق الناعم |
مسافه: بعد: |
＞ 2000 م |
استهلاك الطاقة: |
＜ 3.8 كيلو واط ساعة / طن · كم |

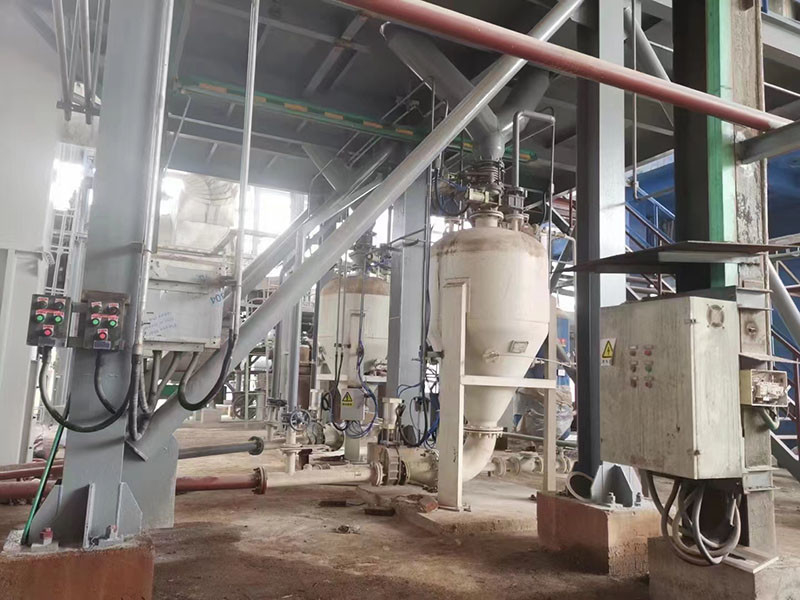

حجم التسليم الكبير نظام النقل الهوائي خزان نقل المرحلة الكثيفة
وصف
تحدد المضخة الهوائية نوع حاوية الضغط الإيجابي من نوع PCD حجم المضخة وفقًا لطبيعة وحجم الجسيمات ومسافة النقل وحجم نقل المواد المنقولة ، أي يتم تنفيذ تصميم مستقل ، بحيث يمكن تقليل النقل إلى أقصى حد تحت فرضية تلبية متطلبات العملية.استهلاك الطاقة.
[مزايا وميزات المنتج]
① قدرة نقل كبيرة:> 300 طن / ساعة ؛
② مسافة طويلة:> 2000 م ؛
③ استهلاك منخفض للطاقة: <3.8kWh / t · km ؛
تآكل صغير: عمر خط الأنابيب أكثر من 10 سنوات ؛
⑤ سرعة منخفضة: السرعة الأولية 6 ～ 10 م / ث ؛
نسبة خلط عالية:> 30 كجم / كجم ؛
تخطيط عملية مرن ، بدون غبار ، معدل تشغيل مرتفع ، استثمار أقل وتكلفة صيانة أقل من النقل الميكانيكي
[مجال التطبيق]
تم استخدام معدات وأنظمة النقل الهوائية PCD على نطاق واسع في مواد البناء ، والصناعات الكيماوية ، والتعدين ، والطاقة الكهربائية ، والمعادن وغيرها من الصناعات.
[نقل المواد]
الأسمنت ، المواد الخام ، الرماد المتطاير ، الجير المطفأ ، خبث الكربيد الجاف ، مسحوق الخبث ، مسحوق الخبث الفولاذي ، مسحوق الفحم ، مسحوق الألومينا ، مسحوق الزاج ، مسحوق الفوسفور ، مسحوق البيروفيلايت ومسحوق السيليكون العضوي ، إلخ.
جدول معلمات مضخة نقل هوائي سعة كبيرة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / ح | PCD26 / ح | PCD28 / ح | PCD30 / ح | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80 ~ 130 | 200 | 20 |
| الرماد المتطاير | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | 130 ~ 200 | 200 | 20 | |
| أسمنت / وجبة خام | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
جدول معلمات مضخة نقل هوائي لمسافات طويلة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / لتر | PCD26 / لتر | PCD28 / لتر | PCD30 / لتر | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| الرماد المتطاير | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70 ~ 100 | 1000 | 25 | |
| أسمنت / وجبة خام | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90 ~ 120 | 1000 | 25 |
|
جدول معلمات مضخة نقل هوائي الشبكة التقليدية
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD18 / ن | PCD20 / ن | PCD20 / ن | إشارة نقل المسافة | |
| تخصيص | 5.0 ~ 6.7 م 3 | 7.0 ~ 10.0 م 3 | 10.0 ~ 15.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| الرماد المتطاير | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 20 ~ 35 | 26 ~ 51 | 38 ~ 75 | 500 | 30 | |
| أسمنت / وجبة خام | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28 ~ 50 | 40 ~ 75 | 55 ~ 115 | 500 | 30 |
|
جدول المعلمات لمضخة النقل الهوائية الصغيرة الحجم
| مواد | الكثافة الظاهرية (t / m3) | نموذج | PCD08 / م | PCD10 / م | PCD12 / م | PCD14 / م | إشارة نقل المسافة | |
| تخصيص | 0.2 ~ 0.5 م 3 | 0.6 ~ 1.6 م 3 | 1.5 ~ 2.5 م 3 | 2.5 ~ 5.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد المتطاير | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| أسمنت / وجبة خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
في الوقت الحاضر ، أطول مسافة نقل أفقية لدينا هي 2200 متر وارتفاع 30 متر ؛قدرة النقل القصوى لوحدة واحدة 300 طن / ساعة ؛استهلاك طاقة النقل أقل من 3.8kWh / t · km ، وعمر خدمة خط الأنابيب المستقيم أكثر من 10 سنوات ، وعمر خدمة الكوع 3 سنوات أو أكثر.
وفقًا لمتطلبات العملاء ، وفقًا لمواصفات وأداء مواد المسحوق ، ومسافة النقل ، وحجم النقل والظروف الجغرافية وغيرها من المعلمات التي يوفرها العملاء ، فإننا نصوغ على وجه التحديد أفضل خطة للتصميم الهندسي واختيار المعدات ، مثل حساب حجم الهواء ونسبة خطوط الأنابيب.، استلام جمع غبار المستودعات وخطة ما بعد البيع ، إلخ. بناءً على قدر كبير من الخبرة العملية الهندسية ، يتم تقسيم معظم النقل الهوائي المتقطع في مرحلة الضغط الإيجابي الكثيف بشكل أساسي إلى العمليات التكنولوجية الثلاث التالية:
(نقل مخطط تدفق العملية لطور الضغط الإيجابي الكثيف بالهواء المضغوط إلى مستودع منتج واحد منتهي)
(نقل مخطط تدفق العملية لطور الضغط الإيجابي الكثيف بالهواء المضغوط إلى مستودعين للمنتجات النهائية)
(مخطط تدفق العملية لنقل الطور كثيف الضغط الإيجابي + شحن القياس)
