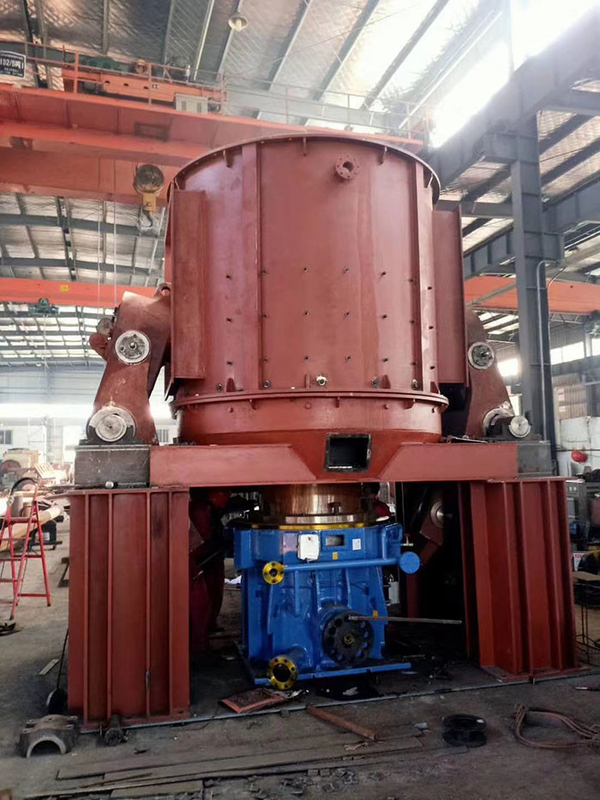

مطحنة الفحم الأسطوانية العمودية ISO9001 في آلة طحن الأسمنت

مطحنة الأسطوانة العمودية عالية الجودة / مطحنة الفحم الخام مطحنة الفحم العمودية

وصف

تتميز مطحنة الفحم العمودية بخصائص انخفاض استهلاك الطاقة للوحدة ، ومساحة أرضية صغيرة ، ونظام سحق بسيط ، وضوضاء منخفضة ، وتشغيل موثوق ، وما إلى ذلك ، بالإضافة إلى نسبة التكسير الكبيرة ، وأجزاء الطحن ، ولها مزايا فريدة مثل عمر الخدمة الطويل ، والإنتاج الصغير التغيير في دورة التشغيل بأكملها ، ونطاق تطبيق واسع من المواد ، وإمكانية تطبيق جيدة في ظل الأحمال العالية والمنخفضة.

يتم تشغيل أسطوانات الطحن الثلاث لمطحنة الفحم العمودية بواسطة قرص الطحن الدوار لتنفيذ عملية الطحن.
بعد أن تسقط المواد الواردة على قرص الطحن عبر أنبوب سقوط الفحم المركزي ، فإن قوة الطرد المركزي الناتجة عن قرص الطحن الدوار تنقلها إلى طاولة أسطوانة الطحن للطحن.
يتم إنشاء ضغط الطحن بواسطة زنبرك أو جهاز ضغط هيدروليكي.من خلال نظام ثلاثي النقاط غير محدد بشكل ثابت ، تنتقل قوة الطحن بالتساوي إلى بكرات الطحن الثلاث ، وينتقل الضغط إلى الأساس من خلال نظام الضغط.يتم تجفيف ونقل الفحم المسحوق عن طريق الهواء الساخن.يتم توزيع الهواء الساخن بالتساوي حول قرص الطحن من خلال حلقة الفوهة ، ويتم تجفيف مادة الأرض ونقلها إلى الفاصل الموجود في الجزء العلوي من المطحنة.يتم فصل المسحوق الخشن والناعم للمادة هنا ، ويتم تفريغ المسحوق الناعم من المطحنة ، ويعاد المسحوق الخشن إلى المطحنة للطحن.
يمكن تفريغ بعض المواد غير القابلة للكسر من خلال مخرج الصابورة في الجزء السفلي من المطحنة.تتكون مطحنة الفحم بشكل أساسي من الجزء الأساسي ، والمخفض ، وآلة الإطار السفلي ، وآلة الإطار الأوسط ، وقرص الطحن ، وأسطوانة الطحن ، وجهاز الضغط ، والفاصل ، وجهاز ختم الهواء بالضغط الإيجابي ، وجهاز التطهير بالبخار ومكونات أخرى ، ومجهزة أيضًا بالمحرك الرئيسي ، ومحطة زيت التشحيم ، والمحطة الهيدروليكية ومروحة الختم وغيرها من المعدات المساعدة ، ومجهزة أيضًا بجهاز نقل بطيء ، وأدوات خاصة للتركيب والصيانة ، ومنصة سلم متحرك ، وموزع الفحم المسحوق ، وسريع - صمام كسر ومعدات دعم أخرى ليختارها المستخدمون.تعتمد مطحنة الفحم على نظام الضغط الهيدروليكي ، والذي يمكنه تعديل ضغط الطحن أثناء التشغيل ، ولديه أداء حماية أفضل لتمرير الحديد.
على أساس النوع القياسي الأصلي ، تمت إضافة جهاز تدوير أسطوانة الطحن ، وتحسين القدرة المضادة للخبط لجسم الطحن.

معلومات تقنية

المزايا البارزة:

1. جودة المنتج مستقرة:

(1) تبقى المادة في الطاحن لفترة قصيرة ، ومن السهل اكتشاف توزيع حجم الجسيمات وتكوين المنتج ، كما أن جودة المنتج مستقرة ؛
(2) المنتج له شكل جسيم موحد ، توزيع ضيق لحجم الجسيمات ، سيولة جيدة وقدرة قوية على التكيف مع المنتج.

2. كفاءة عالية وتوفير الطاقة:

(1) كفاءة طحن عالية واستهلاك منخفض للطاقة ، مقارنة مع المطاحن الكروية ، استهلاك الطاقة أقل بنسبة 40٪ -50٪ ؛
(2) القدرة الإنتاجية للآلة المفردة كبيرة ، ويمكن استخدام كهرباء الوادي المنخفض ؛
(3) تكنولوجيا ومعدات الطاحونة العمودية هي تقنية جديدة موفرة للطاقة وتقليل الاستهلاك يتم الترويج لها بقوة ، مما يؤدي إلى تعزيز القدرة التنافسية للمؤسسات في صناعة المسحوق في المنطقة وحتى البلد بأكمله ؛

3. تكلفة استثمار شاملة منخفضة:

إنه يدمج التكسير والتجفيف والطحن والنقل.العملية بسيطة ، معدات النظام صغيرة ، تصميم الهيكل مضغوط ، ومساحة الأرضية 50٪ فقط من مطحنة الكرة.يمكن ترتيبه في الهواء الطلق ، وتكلفة البناء منخفضة ، مما يقلل بشكل مباشر من تكلفة الاستثمار للمؤسسة.

4. موثوقية عالية
(1) يتم استخدام جهاز تحديد أسطوانة الطحن لتجنب الاهتزاز العنيف الناجم عن قطع المواد أثناء وقت عمل المطحنة ؛
(2) اعتماد نوع جديد من جهاز ختم أسطوانة الطحن ، يكون الختم أكثر موثوقية ، ولا توجد حاجة لإغلاق المروحة ، مما يقلل من محتوى الأكسجين في المطحنة ولديه أداء أفضل لقمع الانفجار.

5. حماية البيئة:
(1) النظام الكامل للمطحنة العمودية HVM لديه اهتزاز صغير وضجيج منخفض ؛
(2) النظام محكم الإغلاق بالكامل ، ويعمل تحت ضغط سلبي كامل ، ولا يوجد به انسكاب غبار ، والذي يمكن أن يحقق ورشة عمل خالية من الغبار.

6. سهولة الصيانة وتكلفة التشغيل المنخفضة:
(1) يمكن سحب أسطوانة الطحن من الماكينة بواسطة جهاز هيدروليكي ، واستبدال لوحة بطانة غلاف الأسطوانة ومساحة الصيانة لآلة الطحن كبيرة ، وعملية الصيانة مريحة للغاية ؛
(2) يمكن قلب غلاف الأسطوانة للاستخدام ، مما يطيل من عمر خدمة المواد المقاومة للاهتراء ؛
(3) ليست هناك حاجة لوضع قطعة قماش على قرص الطحن قبل بدء تشغيل الماكينة ، ويمكن تشغيل الطاحونة بدون تحميل ، مما يلغي صعوبة البدء الصعب ؛
(4) التآكل منخفض ، أسطوانة الطحن وبطانة قرص الطحن مصنوعة من مواد خاصة ، وعمر الخدمة طويل ؛
(5) درجة عالية من الأتمتة: تعتمد تقنية التحكم الأوتوماتيكي سلسلة Siemens الألمانية PLC ، المجهزة بنظام التحكم الأوتوماتيكي ، والذي يمكنه تحقيق التحكم عن بعد والتشغيل السهل.يمكن للورشة أن تدرك بشكل أساسي التشغيل بدون طيار وتوفير تكاليف التشغيل ؛
