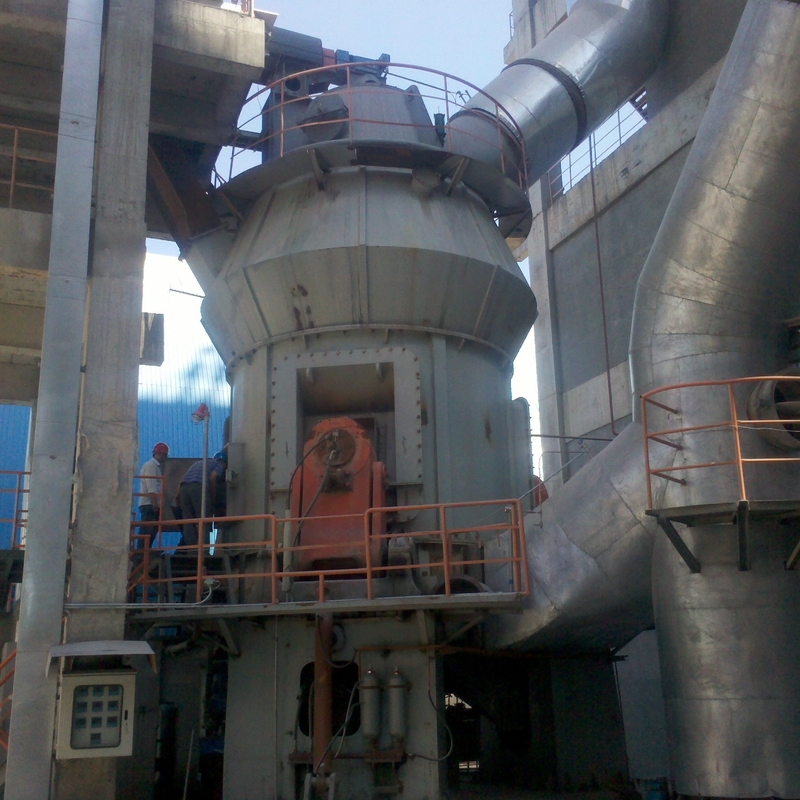

6500t-D طاحن الفحم العمودي في معدات محطة توليد الطاقة HVM2800M

انخفاض استهلاك الطاقة وارتفاع الناتج 6500t-D HVM2800M مسحوق الفحم العمودي ميلل

وصف:

المطحنة العمودية من نوع HVM هي نوع من الأمان وحماية البيئة وتوفير الطاقة والكفاءة العالية ، والتي تم تصميمها وتطويرها من خلال البحث المضني على أساس الامتصاص الواسع للتكنولوجيا المتقدمة للمطاحن العمودية المختلفة في الداخل والخارج والاعتماد على الكثير من خبرة في التطبيق الهندسي.معدات الطحن المتقدمة التي تدمج وظائف التجفيف والطحن واختيار المسحوق والنقل.وصل الأداء الرئيسي والمؤشرات الاقتصادية والفنية للمعدات إلى المستوى المتقدم الدولي.

مبدأ العمل:

يقوم المحرك بتشغيل قرص الطحن للدوران عبر المخفض ، وتسقط المادة في مركز قرص الطحن من مدخل التغذية ، ويدخل الهواء الساخن إلى المطحنة من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المادة إلى حافة قرص الطحن ، ويتم سحقها بواسطة أسطوانة الطحن عند المرور عبر الأخدود الحلقي على قرص الطحن.يتم نقل المواد المكسرة عن طريق تدفق الهواء عالي السرعة في حلقة الهواء عند حافة قرص الطحن ، وتسقط الجزيئات الكبيرة مباشرة على قرص الطحن.إعادة الطحن ، عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والساكن ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على قرص الطحن لإعادة الطحن ، ويتم طحن المسحوق الناعم المؤهل مع تدفق الهواء ويتم تجميعها في جهاز تجميع المسحوق ، وهو المنتج.يتم تجفيف المواد المحتوية على الرطوبة أثناء ملامستها للغاز الساخن لتحقيق الرطوبة المطلوبة للمنتج.

المواصفات والمعايير الفنية للمطحنة العمودية للفحم المسحوق HVM (الصناعات المعدنية والحرارية والطاقة)

ميزات المنتج الرئيسية

1. كفاءة عالية وتوفير الطاقة
(1) كفاءة طحن عالية واستهلاك منخفض للطاقة ، مقارنة مع المطاحن الكروية ، استهلاك الطاقة أقل بنسبة 40٪ -50٪ ؛
(2) القدرة الإنتاجية للآلة المفردة كبيرة ، ويمكن استخدام كهرباء الوادي المنخفض ؛
(3) تقنيات جديدة لتوفير الطاقة وتقليل الاستهلاك

2. سهولة الصيانة وتكلفة التشغيل المنخفضة

(1) يمكن سحب أسطوانة الطحن من الماكينة بواسطة جهاز هيدروليكي ، واستبدال لوحة بطانة غلاف الأسطوانة ومساحة الصيانة لآلة الطحن كبيرة ، وعملية الصيانة مريحة للغاية ؛
(2) يمكن قلب غلاف الأسطوانة للاستخدام ، مما يطيل من عمر خدمة المواد المقاومة للاهتراء ؛
(3) ليست هناك حاجة لوضع قطعة قماش على قرص الطحن قبل بدء تشغيل الماكينة ، ويمكن تشغيل الطاحونة بدون تحميل ، مما يلغي صعوبة البدء الصعب ؛
(4) التآكل منخفض ، أسطوانة الطحن وبطانة قرص الطحن مصنوعة من مواد خاصة ، وعمر الخدمة طويل ؛
(5) درجة عالية من الأتمتة: تعتمد تقنية التحكم الأوتوماتيكي سلسلة Siemens الألمانية PLC ، ومجهزة بنظام التحكم الآلي ، والذي يمكنه تحقيق التحكم عن بعد ، ويمكن للورشة أن تحقق بشكل أساسي التشغيل بدون طيار ، مما يوفر تكاليف التشغيل ؛

3. انخفاض تكلفة الاستثمار الشامل
إنه يدمج التكسير والتجفيف والطحن والنقل ، مع تدفق عملية بسيط ، ومعدات نظام أقل ، وبنية وتصميم مدمجين ، وبصمة صغيرة ، وتخطيط في الهواء الطلق ، وتكلفة بناء منخفضة ، مما يقلل بشكل مباشر من تكلفة الاستثمار للمؤسسة.

4. جودة المنتج مستقرة:
(1) تبقى المادة في الطاحن لفترة قصيرة ، ومن السهل اكتشاف توزيع حجم الجسيمات وتكوين المنتج ، كما أن جودة المنتج مستقرة ؛
(2) المنتج له شكل جسيم موحد ، توزيع ضيق لحجم الجسيمات ، سيولة جيدة وقدرة قوية على التكيف مع المنتج.

5. موثوقية عالية
(1) يتم استخدام جهاز تحديد أسطوانة الطحن لتجنب الاهتزاز العنيف الناجم عن قطع المواد أثناء وقت عمل المطحنة ؛
(2) اعتماد نوع جديد من جهاز ختم أسطوانة الطحن ، يكون الختم أكثر موثوقية ، ولا توجد حاجة لإغلاق المروحة ، مما يقلل من محتوى الأكسجين في المطحنة ولديه أداء أفضل لقمع الانفجار.

6. حماية البيئة
(1) النظام الكامل للمطحنة العمودية HVM لديه اهتزاز صغير وضجيج منخفض ؛
(2) النظام محكم الإغلاق بالكامل ، ويعمل تحت ضغط سلبي كامل ، ولا يوجد به انسكاب غبار ، والذي يمكن أن يحقق ورشة عمل خالية من الغبار.

مجال التطبيق

الصناعات التي تستخدم فيها الطواحين الرأسية HVM: مواد البناء ، الطاقة الكهربائية ، الفولاذ ، الطاقة ، الطاقة الحرارية ، الصناعة الكيميائية ، صناعة الفحم الكيماوية ، المعادن غير الحديدية ، أفران الجير ، معالجة المعادن وغيرها من الصناعات.

مواد قابلة للطحن
