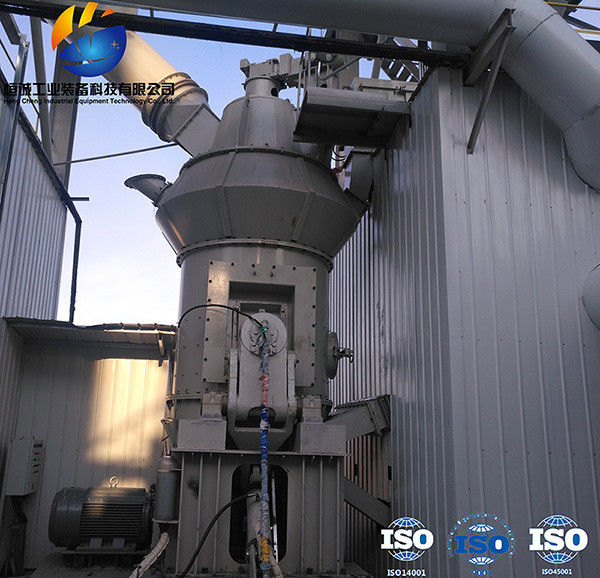

مطحنة الأسطوانة العمودية عالية الأداء لطحن الفحم في محطة توليد الطاقة الحرارية

ما هو مبدأ مطحنة الفحم العمودية؟
يدفع المحرك الكهربائي قرص الطحن للدوران من خلال مخفض ، وتسقط المادة في مركز قرص الطحن من منفذ التغذية.في نفس الوقت ، يدخل الهواء الساخن غرفة الطحن من مدخل الهواء.تحت تأثير قوة الطرد المركزي ، تتحرك المادة باتجاه حافة قرص الطحن ويتم سحقها بواسطة أسطوانة الطحن عند المرور عبر الأخدود الدائري على قرص الطحن.يتم نقل المواد المكسرة عن طريق تدفق الهواء عالي السرعة على حافة قرص الطحن ، وتسقط الجزيئات الكبيرة مباشرة على قرص الطحن لإعادة الطحن.عندما تمر المواد الموجودة في تدفق الهواء عبر الفاصل الديناميكي والساكن ، تحت تأثير الدوار الدوار ، يسقط المسحوق الخشن على قرص الطحن لإعادة الطحن ، ويتم تفريغ المسحوق الناعم المؤهل مع تدفق الهواء ، قم بالتجميع في جهاز جمع المسحوق ، وهو المنتج.يتم تجفيف المواد التي تحتوي على الماء في عملية التلامس بالغاز الساخن لتلبية رطوبة المنتج المطلوبة.

جدول المعلمات لمطحنة الفحم العمودية

ميزة

الفحم الناعم هو مصدر الطاقة الرئيسي لإنتاج الناس وحياتهم اليومية ، وطحن الفحم الناعم يعتمد بشكل طبيعي على معدات الطحن المهنية.نظرًا لحقيقة أن مسحوق الفحم مادة قابلة للاشتعال والانفجار ، يجب أن تكون الكسارة المختارة محترفة وفعالة وتقلل الضوضاء وصديقة للبيئة.

تكلفة تشغيل منخفضة:
تقوم أسطوانة الطحن بسحق وسحق المواد الموجودة على قرص الطحن مباشرة ، والتي تتميز باستهلاك منخفض للطاقة وتوفر 40٪ إلى 50٪ من الطاقة مقارنة بنظام الطحن الكروي.

تآكل أقل: لا تتلامس أسطوانة الطحن بشكل مباشر مع قرص الطحن أثناء العمل ، كما أن أسطوانة الطحن ولوحة البطانة مصنوعة من مواد عالية الجودة ، مما ينتج عنه عمر خدمة طويل وتآكل أقل.

جودة المنتج مستقرة
(1) نظرًا لقصر مدة بقاء المواد في المطحنة ، فمن السهل اكتشاف والتحكم في حجم جسيمات المنتج والتركيب الكيميائي ، وتقليل الطحن المتكرر ، وتثبيت جودة المنتج.
(2) محتوى الحديد في المنتج منخفض جدًا ، ومكواة التآكل الميكانيكية الموجودة في هذا المنتج سهلة الإزالة.عند استخدامها لطحن المواد البيضاء أو الشفافة ، يكون البياض والنظافة للمنتج مرتفعًا.

انخفاض تكاليف الاستثمار
نظرًا لدمج عمليات التكسير والتجفيف والطحن ونقل الدرجات ، فإن النظام بسيط ومدمج ، ويغطي مساحة تبلغ حوالي 50٪ من نظام طحن الكرة ، ويمكن ترتيبه في الهواء الطلق ، مما يقلل بشكل كبير من تكاليف الاستثمار.

جاف
يتلامس الهواء الساخن الذي يدخل المطحنة من الخارج بشكل مباشر ومتكرر مع المواد المسحوقة داخل المطحنة ، مع قدرة تجفيف قوية.يمكن أن يوفر مجففًا واحدًا والطاقة لنظام المطحنة.عن طريق تعديل درجة حرارة الهواء الساخن ، يمكنه تلبية متطلبات المواد ذات الرطوبة المختلفة.

سهل الاستعمال و الصيانة
(1) مزود بنظام تحكم أوتوماتيكي ، يمكنه تحقيق التحكم عن بعد وسهل التشغيل.
(2) مجهزة بجهاز حد لمنع الاتصال المباشر بين غلاف الأسطوانة وبطانة قرص الطحن ، فهي تتجنب التأثير المدمر والاهتزاز الشديد.
(3) عن طريق إصلاح أسطوانة الزيت ، وتقليب ذراع الرافعة ، واستبدال غلاف الأسطوانة ولوحة البطانة ، فمن المريح والسريع تقليل خسائر وقت التوقف عن العمل.

التنظيف البيئي
اهتزاز منخفض وضجيج منخفض وختم شامل للمعدات.يعمل النظام تحت ضغط سلبي ، بدون تسرب للغبار ، والبيئة نظيفة ، وتفي بالمتطلبات البيئية.

الحالات الهندسية

اسم المشروع: خط إنتاج الفرن الدوار للجير 600 طن في اليوم

محتوى توريد المشروع: توريد تصميم وتصنيع المعدات لنظام تحضير الفحم المسحوق الرأسي HVM1300M

نوع المادة: أنثراسايت

السعة: أكبر من أو تساوي 8 طن / ساعة

صفاء المنتج: 200 شبكة 92٪ تمرير
