تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Hengcheng
إصدار الشهادات: ISO Patent Certificate High-Tech Product Certificate
رقم الموديل: PCD18 / N PCD20 / N PCD22 / N PCD08 / M PCD10 / M PCD12 / M PCD14 / M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: تغليف الشحن القياسي
Delivery Time: 60 days
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5 مجموعات / شهر
اسم: |
مضخة نقل طور كثيف الضغط الإيجابي |
يكتب: |
النقل الهوائي |
قدرة النقل: |
＞ 300 طن / ساعة |
مسافة: |
＞ 2000 م |
قوة: |
＜ 3.8 كيلو واط ساعة / طن · كم |
بناء: |
نظام الناقل |
نقل المسافة: |
＞ 2000 م |
المكونات الأساسية: |
مضخة ، علبة التروس ، PLC |
الصناعات المعمول بها: |
محلات مواد البناء ، أعمال البناء |
بعد خدمة الضمان: |
المهندسين المتاحة لخدمة الآلات في الخارج ، قطع غيار مجانية |
اسم: |
مضخة نقل طور كثيف الضغط الإيجابي |
يكتب: |
النقل الهوائي |
قدرة النقل: |
＞ 300 طن / ساعة |
مسافة: |
＞ 2000 م |
قوة: |
＜ 3.8 كيلو واط ساعة / طن · كم |
بناء: |
نظام الناقل |
نقل المسافة: |
＞ 2000 م |
المكونات الأساسية: |
مضخة ، علبة التروس ، PLC |
الصناعات المعمول بها: |
محلات مواد البناء ، أعمال البناء |
بعد خدمة الضمان: |
المهندسين المتاحة لخدمة الآلات في الخارج ، قطع غيار مجانية |

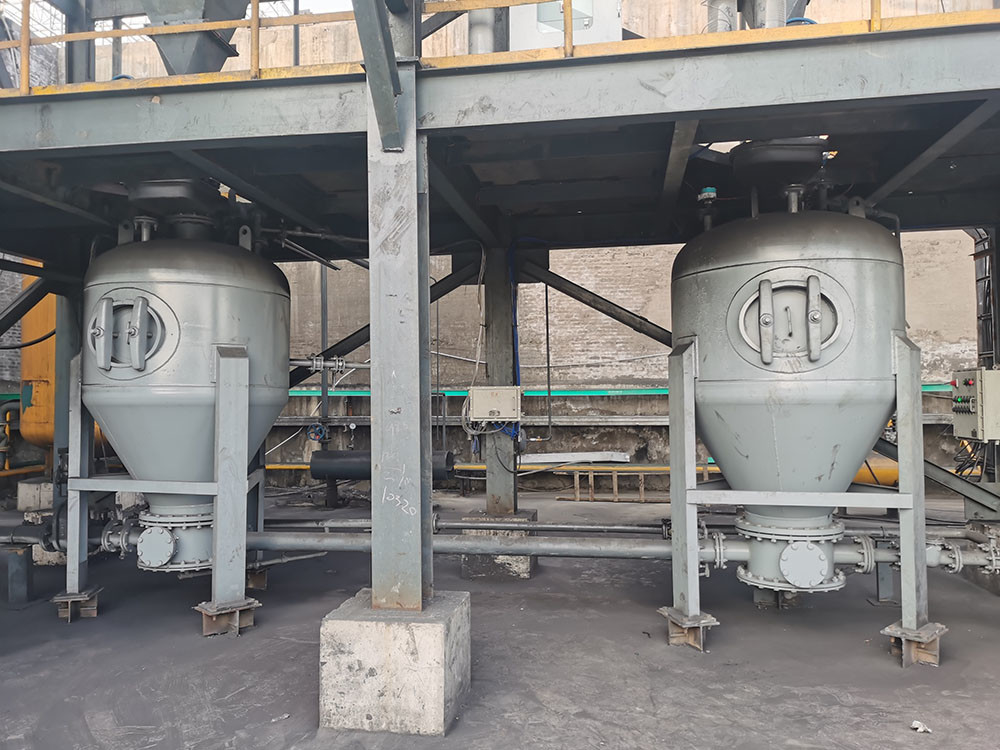

انخفاض استهلاك الطاقة الضغط الإيجابي المرحلة الكثيفة مضخة نقل مضخة الرماد المتطاير صومعة
وصف
تعتمد مضخة النقل الهوائية في الصومعة طريقة النقل الهوائية بالضغط الإيجابي لنقل المواد المسحوقة ، وتستخدم على نطاق واسع في نقل المواد مثل الرماد المتطاير والأسمنت والمواد الخام الأسمنتية والمسحوق المعدني وما إلى ذلك في محطات توليد الطاقة.يمكن ترتيب خط أنابيب النقل بمرونة وفقًا لظروف التضاريس ، مما يحقق النقل المركزي والمشتت والارتفاع العالي والمسافات الطويلة.لا تتأثر عملية النقل بالظروف الطبيعية ، مما يضمن عدم تأثر المواد بالرطوبة وصديقة للبيئة وخالية من التلوث.تعتمد هذه المعدات على نظام تحكم PLC ، والذي يمكن التحكم فيه تلقائيًا أو يدويًا.بعد التشغيل العملي طويل الأمد ، فقد ثبت أن الجهاز يتمتع بأداء مستقر وجودة موثوقة ولا يسبب تلوثًا للغبار أثناء النقل.إنها معدات نقل هوائية مثالية.
فيما يتعلق بالنقل الهوائي المتقطع بالضغط الإيجابي ، كانت الشركة ملتزمة دائمًا بالبحث النظري وخبرة الممارسة الهندسية لأنظمة النقل الهوائية ، مع التركيز على اختراق التقنيات الرئيسية للمسافات الطويلة ، والإنتاج العالي ، وانخفاض استهلاك الطاقة ، و تآكل منخفض في عملية النقل الهوائية.المنتج الأساسي هو مضخة صومعة النقل الهوائية ذات الضغط الإيجابي ذات الضغط الإيجابي من نوع PCD ، مع توفير خدمات فنية وتصميم هندسي منتظم وموحد ومكرر.لتلبية احتياجات العملاء المختلفين ، نقوم بإنشاء أفضل خطة تصميم بناءً على معايير مثل خصائص المواد ، ومسافة النقل ، وسعة النقل ، واستقبال سعة المستودع ، وسعة إزالة الغبار ، والظروف الجغرافية.يتم تصنيع كل جهاز من خلال فحص مؤهل ، ولكل نظام نقل هوائي ميزات التصميم الخاصة به ، مما يسمح للعملاء بتجربة الإدارة الذكية والفوائد الاقتصادية التي توفرها منتجات التكنولوجيا المتقدمة.
جدول معلمات مضخة نقل هوائي سعة كبيرة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / ح | PCD26 / ح | PCD28 / ح | PCD30 / ح | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 50 ~ 80 | 60 ~ 90 | 65 ~ 110 | 80 ~ 130 | 200 | 20 |
| الرماد المتطاير | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | 130 ~ 200 | 200 | 20 | |
| أسمنت / وجبة خام | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
جدول معلمات مضخة نقل هوائي لمسافات طويلة
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD24 / لتر | PCD26 / لتر | PCD28 / لتر | PCD30 / لتر | نقل المسافة | |
| تخصيص | 16 ~ 20 م 3 | 18 ~ 22 م 3 | 20 ~ 27 م 3 | 26 ~ 32 م 3 | المستوى (م) | المستوى (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 20 ~ 40 | 25 ~ 45 | 30 ~ 55 | 45 ~ 65 | 1000 | 25 |
| الرماد المتطاير | 0.75 | 35 ~ 60 | 45 ~ 65 | 45 ~ 80 | 65 ~ 95 | 1000 | 25 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 40 ~ 65 | 45 ~ 70 | 50 ~ 85 | 70 ~ 100 | 1000 | 25 | |
| أسمنت / وجبة خام | 1 | 50 ~ 80 | 55 ~ 90 | 65 ~ 110 | 90 ~ 120 | 1000 | 25 |
|
جدول معلمات مضخة نقل هوائي الشبكة التقليدية
| نقل المواد | الكثافة الظاهرية (t / m3) | نموذج | PCD18 / ن | PCD20 / ن | PCD20 / ن | إشارة نقل المسافة | |
| تخصيص | 5.0 ~ 6.7m3 | 7.0 ~ 10.0 م 3 | 10.0 ~ 15.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 12 ~ 20 | 16 ~ 32 | 25 ~ 50 | 500 | 30 |
| الرماد المتطاير | 0.75 | 18 ~ 32 | 25 ~ 48 | 35 ~ 70 | 50 | ||
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 20 ~ 35 | 26 ~ 51 | 38 ~ 75 | 500 | 30 | |
| أسمنت / وجبة خام | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 | 500 | 30 | |
| مسحوق السيليكون | 1.2 | 28 ~ 50 | 40 ~ 75 | 55 ~ 115 | 500 | 30 |
|
جدول المعلمات لمضخة النقل الهوائية الصغيرة الحجم
| مادة | الكثافة الظاهرية (t / m3) | نموذج | PCD08 / م | PCD10 / م | PCD12 / م | PCD14 / م | إشارة نقل المسافة | |
| تخصيص | 0.2 ~ 0.5 م 3 | 0.6 ~ 1.6 م 3 | 1.5 ~ 2.5 م 3 | 2.5 ~ 5.0 م 3 | المستوى (م) | عمودي (م) | ||
| الفحم المسحوق | 0.5 | حجم التسليم (t / h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| الرماد المتطاير | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| مسحوق الحجر الجيري / مسحوق معدني | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| أسمنت / وجبة خام | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| مسحوق السيليكون | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
الميزات الرئيسية للمنتج
① قدرة نقل كبيرة: ＞ 300t / h ؛
② مسافة طويلة: ＞ 2000 م ؛
③ استهلاك منخفض للطاقة: ＜ 3.8 كيلو واط ساعة / طن · كم ؛
④ انخفاض البلى: عمر خط الأنابيب> 10 سنوات ؛
⑤ سرعة منخفضة: السرعة الأولية 6-10 م / ث ؛
نسبة خلط عالية: ＞ 30 كجم / كجم ؛
تخطيط عملية مرن وخالي من الغبار ومعدل تشغيل مرتفع واستثمار أقل مقارنة بالنقل الميكانيكي وتكاليف صيانة أقل
منطقة التطبيق
تم استخدام معدات وأنظمة النقل الهوائية PCD على نطاق واسع في صناعات مثل مواد البناء والكيماويات والتعدين والطاقة والمعادن.تشمل مواد النقل الأسمنت ، والمواد الخام ، والرماد المتطاير ، والجير المطفأ ، وخبث كربيد الكالسيوم الجاف ، ومسحوق الخبث ، ومسحوق الخبث الفولاذي ، ومسحوق الفحم ، ومسحوق أكسيد الألومنيوم ، ومسحوق البوكسيت ، ومسحوق الفوسفور ، ومسحوق البيروفيلايت ، ومسحوق السيليكون العضوي.
مبدأ عمل مضخة الصومعة:
نقل مضخة الصومعة هو عملية نقل متقطعة.وهي تتألف من صمامات المدخل والمخرج وخطوط أنابيب نقل المواد وأنابيب إدخال الهواء وخزانات التخزين.قبل تغذية مضخة صومعة النقل الهوائية ، يتم ملء الصومعة بالمواد المنقولة ، ويتم إغلاق جميع الصمامات.عملية العمل بأكملها كما يلي:
افتح صمام التغذية وصمام العادم ، وسوف تتغذى مضخة صندوق النقل الهوائي عند الضغط الجوي حتى يرسل مقياس المستوى إشارة إشارة حاوية كاملة ؛
② أغلق صمام التغذية وصمام العادم ، ثم افتح صمام الهواء عالي الضغط لضغط الخزان ؛
③ عند الوصول إلى ضغط التشغيل ، افتح صمام هواء التوصيل وصمام التفريغ ، وتبدأ المواد في التسليم ؛
يتم عرض نهاية النقل بواسطة مفتاح الضغط أو مقياس المستوى أو مرحل الوقت.في هذه المرحلة ، أغلق صمام الهواء عالي الضغط وصمام التفريغ ، بحيث يتم استخدام كل الهواء المضغوط لتنظيف خط أنابيب النقل ؛افتح صمام العادم في نفس الوقت لتقليل الضغط داخل الخزان إلى الضغط الطبيعي.
بعد اكتمال دورة عمل واحدة ، تستمر الدورة الأخرى.
